19mm 毫伏输出压力传感器

19mm 毫伏输出压力传感器-CAT-MIPS0001
  • MEAS
|
  • MEAS 154 系列

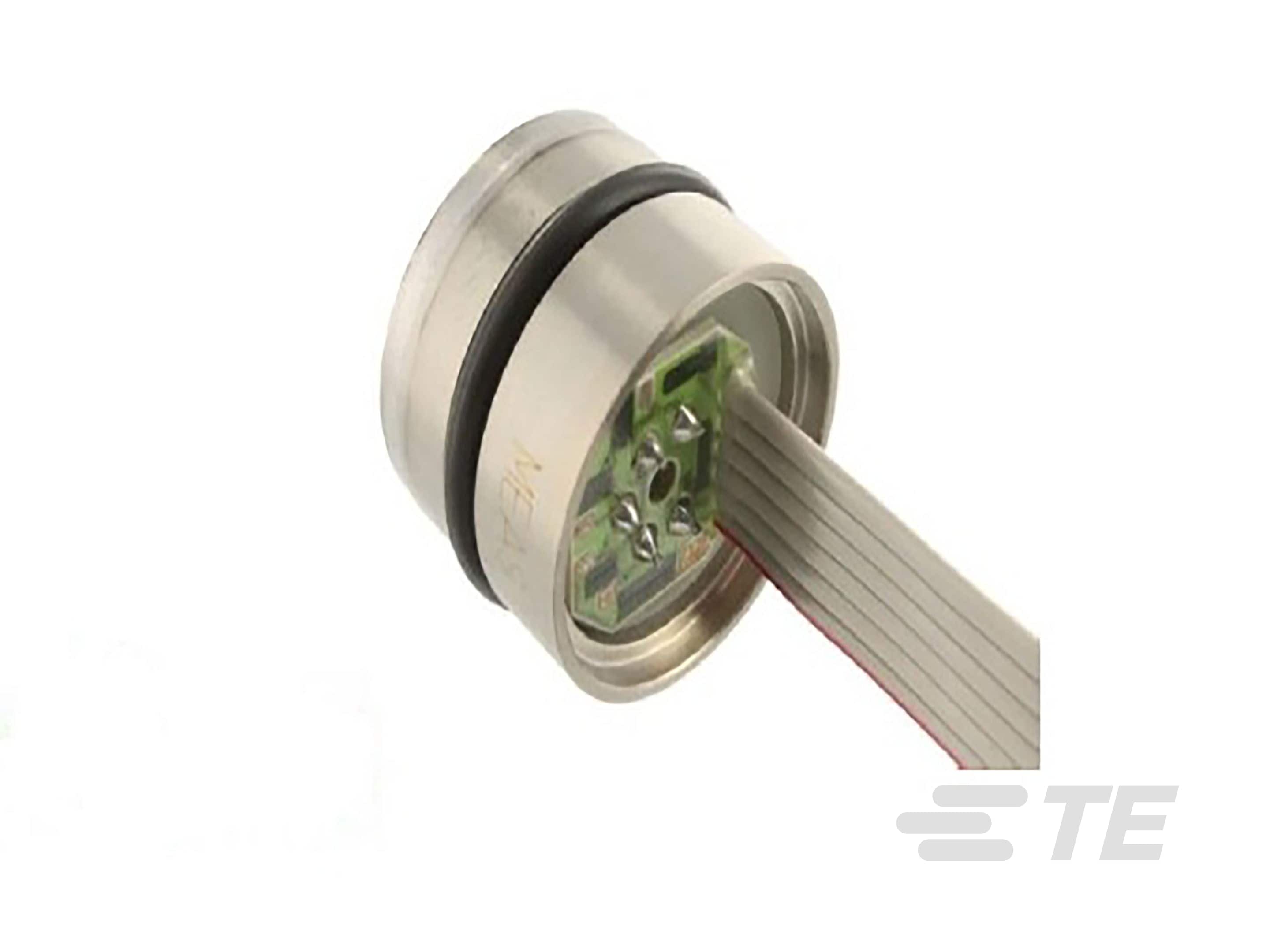

154BC 直径仅为 19mm，是一款外形小巧、介质兼容的压阻式硅压力传感器，采用 316L 不锈钢或者 ASTM 等级 2 CP 钛合金封装结构。
更多 更少

产品特性

  • 压力 (bar): 7, 12, 18, 28

  • 压力 (psi): 15, 30, 50, 100, 300

  • 压力传感器类型 : mV 输出压力传感器

  • 压力类型 : 绝对, 量规

  • 输出信号类型 : 100mV

  • 工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]

配置产品并获取产品报价

概述

154BC 是一个不含接头的低成本装置，适用于需要与腐蚀性介质相容的 O 型环安装和原始设备制造商应用。 钛材质选项更不容易受腐蚀性物质和刺激性清洁剂影响，从而适用于更多应用，包括透析机和盐水/微咸水测量。传感封装利用硅油将来自 316L 不锈钢或钛隔膜的压力传输至传感元件。一个陶瓷基质连接到包含激光调节电阻器的封装上，用于实现温度补偿和偏移校正。传感器还包含另外一个激光调节电阻器，该电阻器可用于调节外部差分放大器并提供 ±1% 以内的跨度可互换性。若要详细了解 154 的其他功能，请参阅 154N 无补偿和恒定电压数据手册。

特性

  • O 型环安装
  • -20ºC 到 +85ºC 补偿温度
  • 1.0% 可互换跨度 1.（由增益设置电阻器提供）
  • 固态稳定性
  • ±0.3% 压力非线性
  • 钛材质选项
规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 压力传感器类型  mV 输出压力传感器

  • 压力类型  绝对, 量规

  • 传感器封装  O 形环安装

结构特性

  • 电气连接  带状电缆, 带连接器的电缆

电气特征

  • 电源电流 (mA) 1.5

尺寸

  • 产品高度  13.8 mm [ .54 in ]

  • 产品直径  18.97 mm [ .746 in ]

使用环境

  • 压力 (bar) 7, 12, 18, 28

  • 压力 (psi) 15, 30, 50, 100, 300

  • 工组温度范围  -40 – 125 °C [ -40 – 257 °F ]

操作/应用

  • 耐压范围  2X

  • 输出信号类型  100mV

其他

  • 传感器选件  316L 不锈钢, ASTM 等级 2 商业纯钛

  • 非线性 ± (%) .3

参考编号

  • TE 内部编号 CAT-MIPS0001
