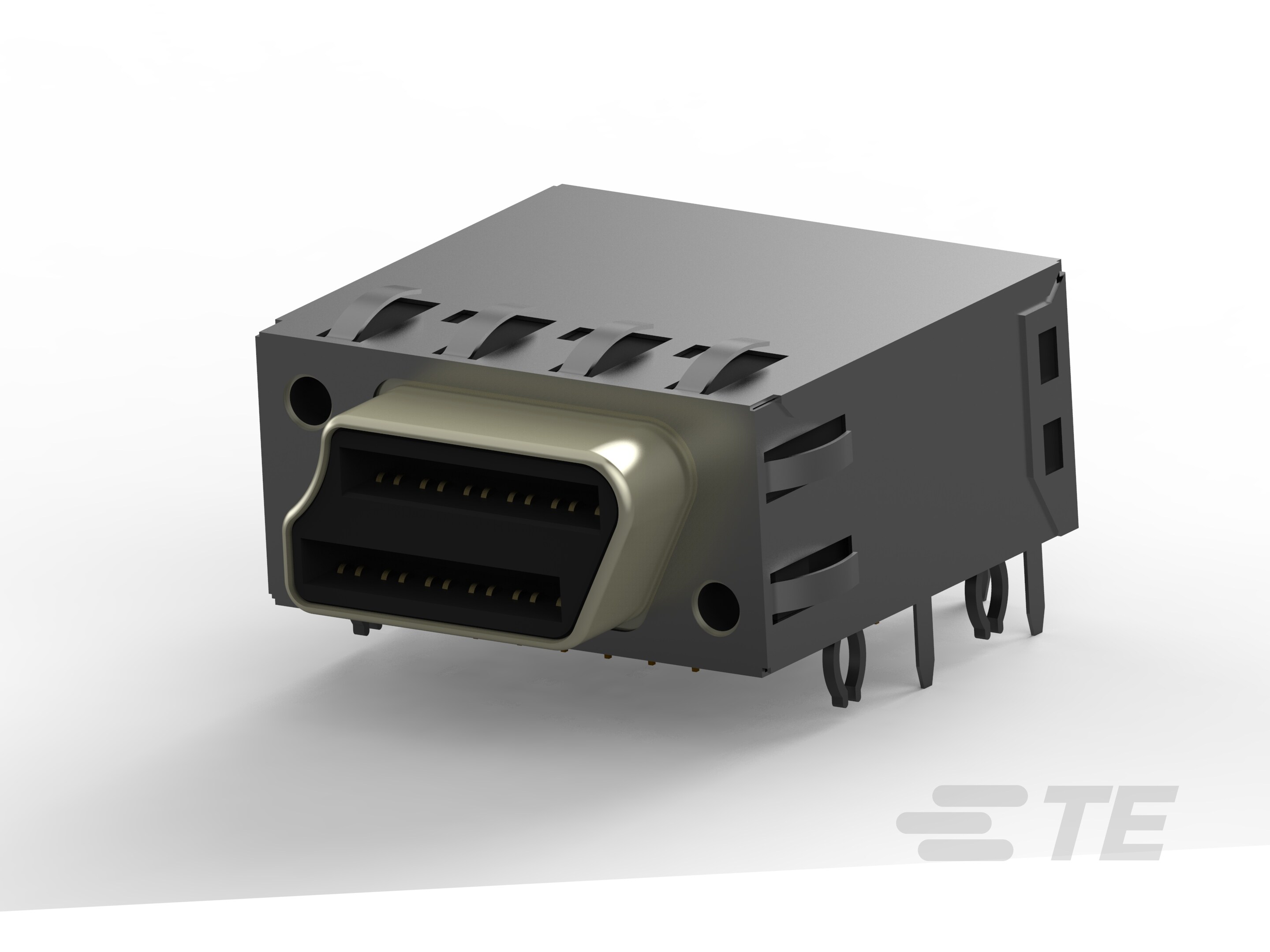

MRJ21 连接器组件：48 位

请查看产品文档或联系我们以了解最新的机构审批信息。

• 连接器系统  缆到板

• 连接器和端子端接到  印刷电路板

• 接地选项  PCB 接地, 无

• 模块化插座和插头产品  MRJ21

• 模块化连接器种类  插座

• 端口配置  单端口

• 端口矩阵配置  1 x 1

• 位数  48

• PCB 接地片数量  7

• PCB 安装方向  直角

• 连接器端子密度  标准

• 装载位置数量  48

• PCB 接地片位置 (mm) 18.1, 21.47, 8.8

• PCB 接地片位置 (in) .346, .712, .845

• 屏蔽材料  黄铜

• 模块化插座插销方向  标准 - 下锁闩

• 屏蔽电镀材料  镍打底镀锡

• 端子底板材料  镍

• 端子额定电流（最大值） (A) .5

• 端子基材  磷青铜

• PCB 端子端接区域电镀材料  锡

• 端接柱体和尾部长度 (mm) 3, 3.05, 4.5

• 端接柱体和尾部长度 (in) .118, .12, .177

• PCB 端接方法  通孔 - 免焊连接, 通孔 - 焊接

• 面板安装特性  带有

• 连接器安装类型  板安装, 面板安装

• 外壳材料  热塑性

• 接合入口位置  侧

• 壳体颜色  黑色

• 中心线（间距）  2.5 mm [ .098 in ]

• PCB 厚度（建议） (mm) 1.6, 2.36, 3.81

• PCB 厚度（建议） (in) .063, .093, .15

• 连接器高度  13.56 mm [ .534 in ]

• 工组温度范围  -55 – 85 °C [ -67 – 185 °F ]

• 电路应用  Signal

• 屏蔽  是

• UL 阻燃性等级  UL 94V-0

• 性能类别  5e 类
