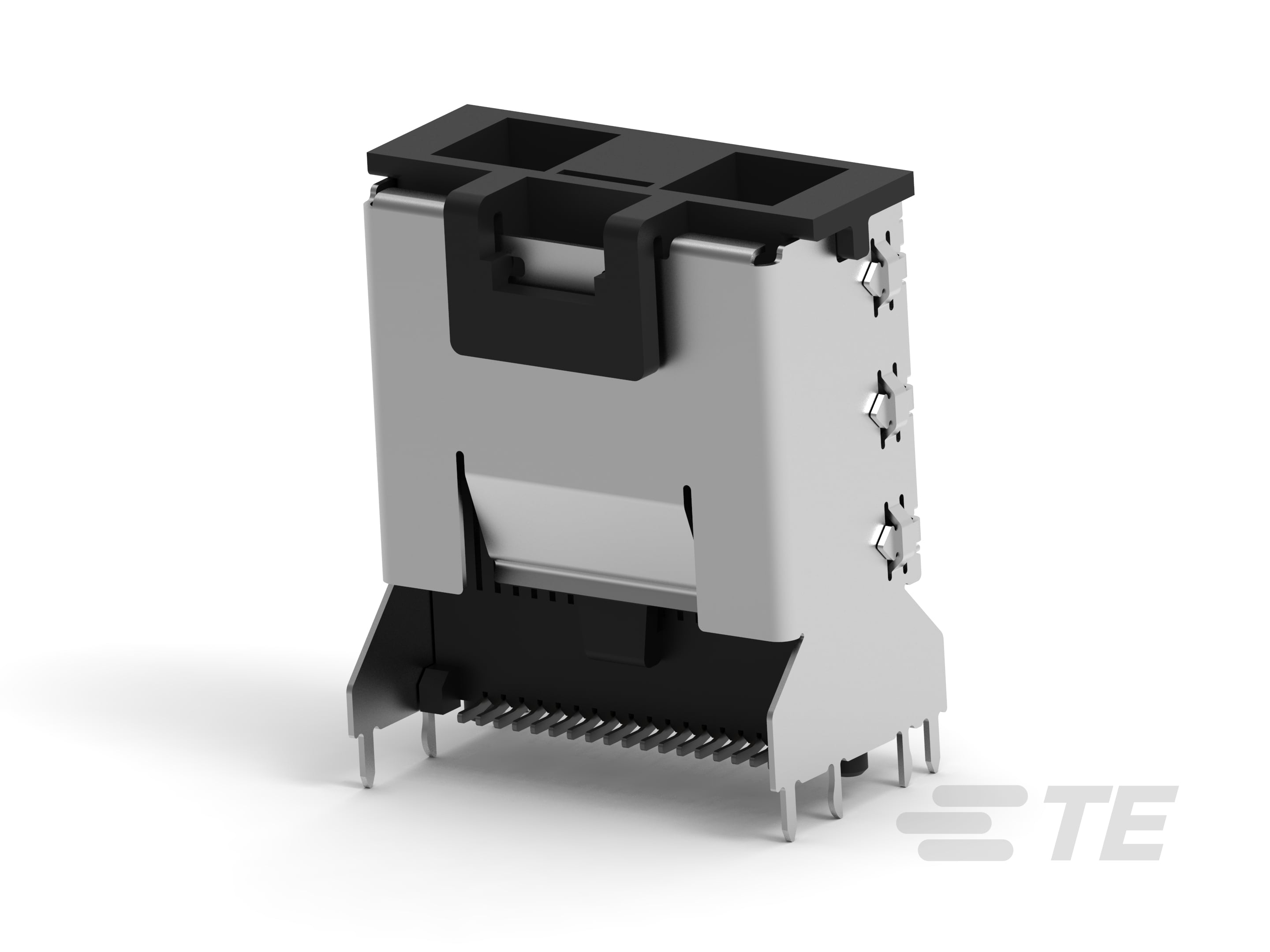

Mini-SAS 屏蔽插座组件

请查看产品文档或联系我们以了解最新的机构审批信息。

• 连接器和端子端接到  印刷电路板

• 外壳  不带 | 带有

• SAS 连接器类型  Mini-SAS

• 连接器和壳体类型  母端

• 连接器系统  缆到板

• SAS 连接器附件类型  外壳 | 屏蔽层

• 键控类型  2 | 通用

• 位数  26 | 36

• 行数  1 | 2

• 端口数量  1

• PCB 安装方向  垂直 | 直角

• 主要产品颜色  黑色

• 端子底板材料  镍

• 端子接触部电镀材料  金 (Au)

• 端子基材  磷青铜 | 铜合金

• 端子接合区域电镀材料厚度  .762 µm [ 30 µin ]

• PCB 端子端接区域电镀材料  锡

• 端子额定电流（最大值） (A) .5

• 端接柱体和尾部长度 (mm) 2 | 2.8 | 3 | 3.5

• 端接柱体和尾部长度 (in) .079 | .11 | .118 | .138

• PCB 端接方法  表面贴装 | 通孔 - 免焊连接 | 通孔 - 焊接

• PCB 安装固定类型  压具柱体 | 固定焊尾

• PCB 安装固定  不带 | 带有

• 连接器安装类型  板安装

• 外壳材料  LCP

• 中心线（间距） (mm) .8

• 中心线（间距） (in) .03 | .031

• PCB 的外形高度 (in) .211 | .333

• PCB 的外形高度 (mm) 5.35 | 8.47

• PCB 的外形高度 (in) .211 | .333

• 高温壳体  是

• 工组温度范围  -55 – 105 °C [ -67 – 221 °F ]

• 电路应用  Signal

• UL 阻燃性等级  UL 94V-0

• 封装方法  Box | Reel | Tray | Tube | 包装 | 卷带包装 | 盒和托盘 | 盒和管

• 封装数量  26 | 30 | 39 | 96 | 125 | 200 | 375 | 400
