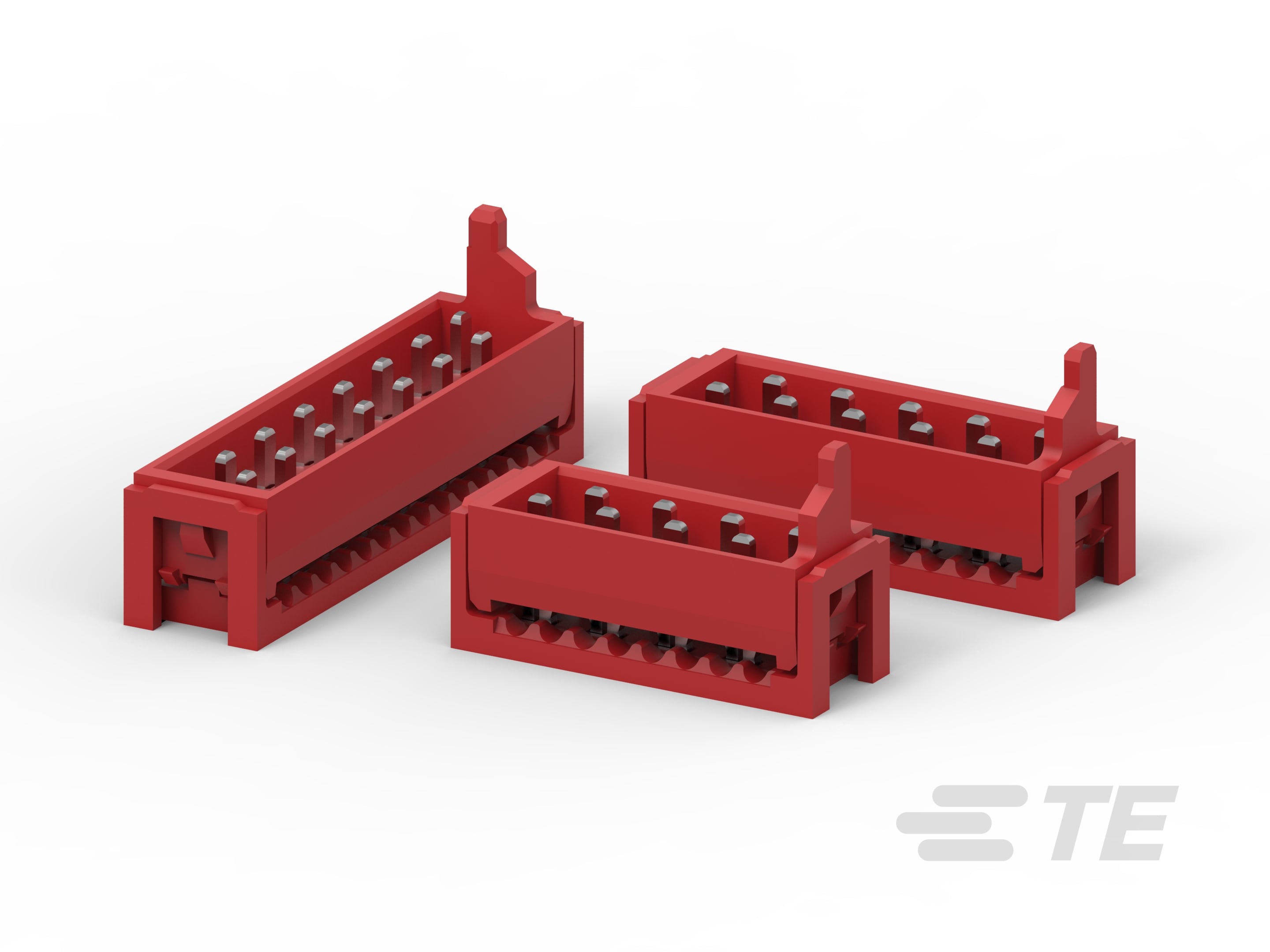

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 接头类型  带罩

  • Connector System  线到板, 缆到板

  • 行间距 (mm) 1.5

  • 连接器种类  插头

  • 外形  标准

  • 连接器和端子端接到  电线和电缆

  • 线缆类型  带状电缆

  • 连接器类型  连接器组件

  • 连接器类型  Male-On-Wire

  • 产品类型  连接器

结构特性

  • Number of Positions  4, 6, 8, 10, 12, 14, 16, 18, 20, 24

  • PCB 安装方向  垂直

  • 弹射插销  不带

电气特征

  • 工作电压 (VAC) 100

  • 绝缘电阻 (MΩ) 1000

  • 工作电压 (VDC) 100

主体特性

  • 菊花链  不带

接触件特性

  • 端子基材  磷青铜

  • PCB 端子端接区域电镀材料 

  • 端子底板材料 

  • Contact Current Rating (Max) (A) 1.5

  • 端子接触部电镀材料  镍打底镀锡

  • 端子类型  插针

  • 端子端接区域电镀厚度  3 – 5 µm [ 118.11 – 196.85 µin ]

  • 端子接触部电镀厚度  3 – 5 µm [ 118.11 – 196.85 µin ]

  • 真空带  不带

  • 端子传导(典型值)  信号(数据)

  • 端子设计  压配合, 双梁

  • 端子端接区域电镀材料  镍打底镀锡

端接特性

  • 线缆端接方法  刺破式压接 (IDC)

机械附件

  • 面板安装特性  不带

  • PCB 安装对准  不带

  • 壳体中的端子保持力  压接

  • PCB 安装固定  不带

  • PCB 安装固定类型  扭结焊尾

  • 接合对准类型  极化

  • 接合连接器锁扣  不带

  • 接合对准  不带, 带有

  • 接合固定  不带

  • 极化  带有

壳体特性

  • Centerline (Pitch)  1.27 mm [ .05 in ]

  • 外壳材料  聚酯 - GF

  • 壳体颜色  红色

尺寸

  • 绝缘直径  .9 mm [ .035 in ]

  • 线缆尺寸  .08 – .09 mm², 28 美国线规

  • 高度  6.8 mm [ .27 in ]

  • 接受电线绝缘直径范围  .8 – 1. mm [ .035 – .039 in ]

  • 长度 (mm) 11.1, 13.6, 16.2, 18.7, 21.3, 23.8, 26.3, 28.9, 34, 8.6

  • 长度 (in) .338, .437, .535, .638, .736, .838, .937, 1.035, 1.138, 1.338

使用环境

  • 工组温度范围 (°C) -40 – 105

行业标准

  • UL 易燃性等级  UL 94V-0

包装特性

  • 封装方法  卷, 盒和纸箱

  • 封装数量  250, 2500
