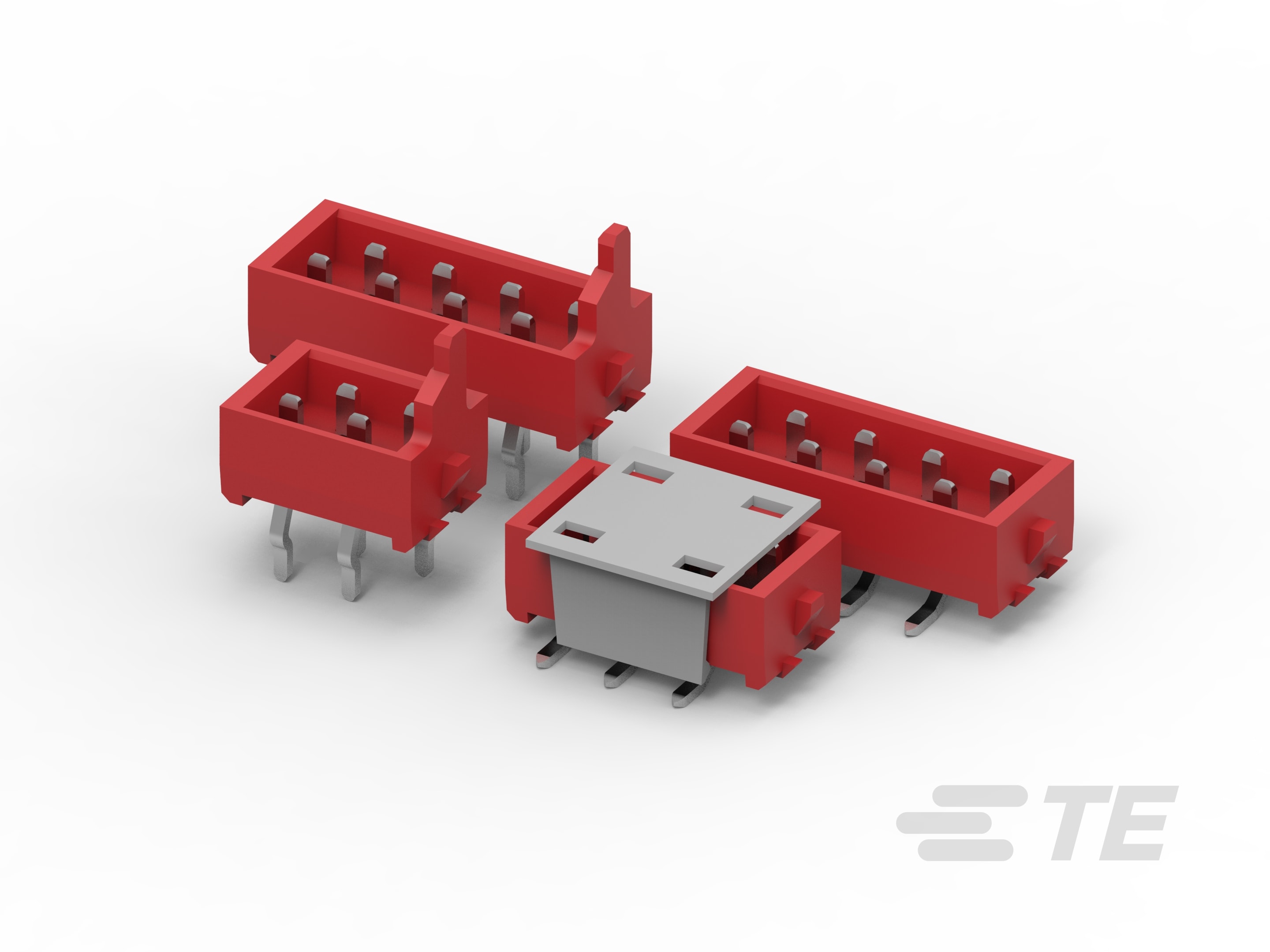

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 连接器产品类型  连接器组件

  • 连接器系统  板对板

  • 连接器和壳体类型  插头

  • 连接器和端子端接到  印刷电路板

  • 带状电缆连接器接头类型  带罩

  • 连接器类型  连接器组件

结构特性

  • Number of Positions  4, 6, 8, 10, 12, 14, 16, 18, 20

  • PCB 安装方向  垂直

  • 行数  2

电气特征

主体特性

  • 连接器外形  标准

  • 菊花链  不带

接触件特性

  • 端子基材  磷青铜, 铜合金

  • PCB 端子端接区域电镀材料 

  • 端子底板材料 

  • PCB 端子端接区域电镀材料表面涂层  哑光

  • 端子接触部电镀材料 

  • 端子接合区域电镀材料厚度  3 – 5 µm [ 118.11 – 196.85 µin ]

  • 端子类型  插针

  • 对接公端厚度  .4 mm [ .016 in ]

  • 对接公端宽度  .7 mm [ .028 in ]

  • PCB 端子端接区域电镀材料厚度  3 – 5 µm [ 118.11 – 196.85 µin ]

  • 端子额定电流(最大值) (A) 1, 1.5

端接特性

  • 端接柱体和尾部长度  3.1 mm [ .122 in ]

  • PCB 端接方法  表面贴装, 通孔 - 焊接

  • 矩形端接柱体和尾部宽度 (mm) .4, .5

  • 矩形端接柱体和尾部宽度 (in) .015, .02

  • 矩形端接柱体和尾部厚度 (mm) .4, .5

  • 矩形端接柱体和尾部厚度 (in) .016, .02

  • 方形端接柱体和尾部尺寸  .4 mm [ .016 in ]

机械附件

  • PCB 安装对准  不带

  • 壳体内的端子定位器类型  压接

  • 接合对准  不带, 带有

  • PCB 安装固定  不带, 带有

  • PCB 安装固定类型  扭结焊尾

  • 接合对准类型  极化, 极化

  • 接合固定  带有

  • 接合固定类型  接触件摩擦

  • 连接器安装类型  板安装

壳体特性

  • 壳体颜色  红色

  • 外壳材料  PA 4.6, PBT GF

  • 接合入口位置  顶部

  • 中心线(间距)  1.27 mm [ .05 in ]

尺寸

  • PCB 厚度(建议)  1.6 mm [ .062 in ]

  • 连接器高度 (mm) 4.6, 6.9

  • 连接器高度 (in) .18, .27

  • Row-to-Row Spacing  2 mm [ .059 in ]

  • 连接器长度 (mm) 10.8, 11.43, 13.4, 13.97, 15.9, 16.51, 18.5, 19.05, 21, 21.59, 23.5, 24.13, 26.1, 28.6, 3.81, 6.35, 8.3, 8.89

  • 连接器长度 (in) .15, .25, .326, .35, .425, .45, .527, .55, .625, .65, .728, .75, .826, .85, .925, .95, 1.027, 1.125

使用环境

  • 工组温度范围  -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • 装配工艺特点  真空带

  • 焊接工艺特性  板支座

  • 电路应用  Signal

行业标准

  • UL 阻燃性等级  UL 94V-0

  • UL 文件号  E28476

  • 机构/标准  UL

  • UL 等级  获得认可

包装特性

  • 封装方法  Box & Carton, Reel

  • 封装数量  250, 2500
