该产品目前暂无库存。如需了解库存或其它产品信息,请与我们联系。

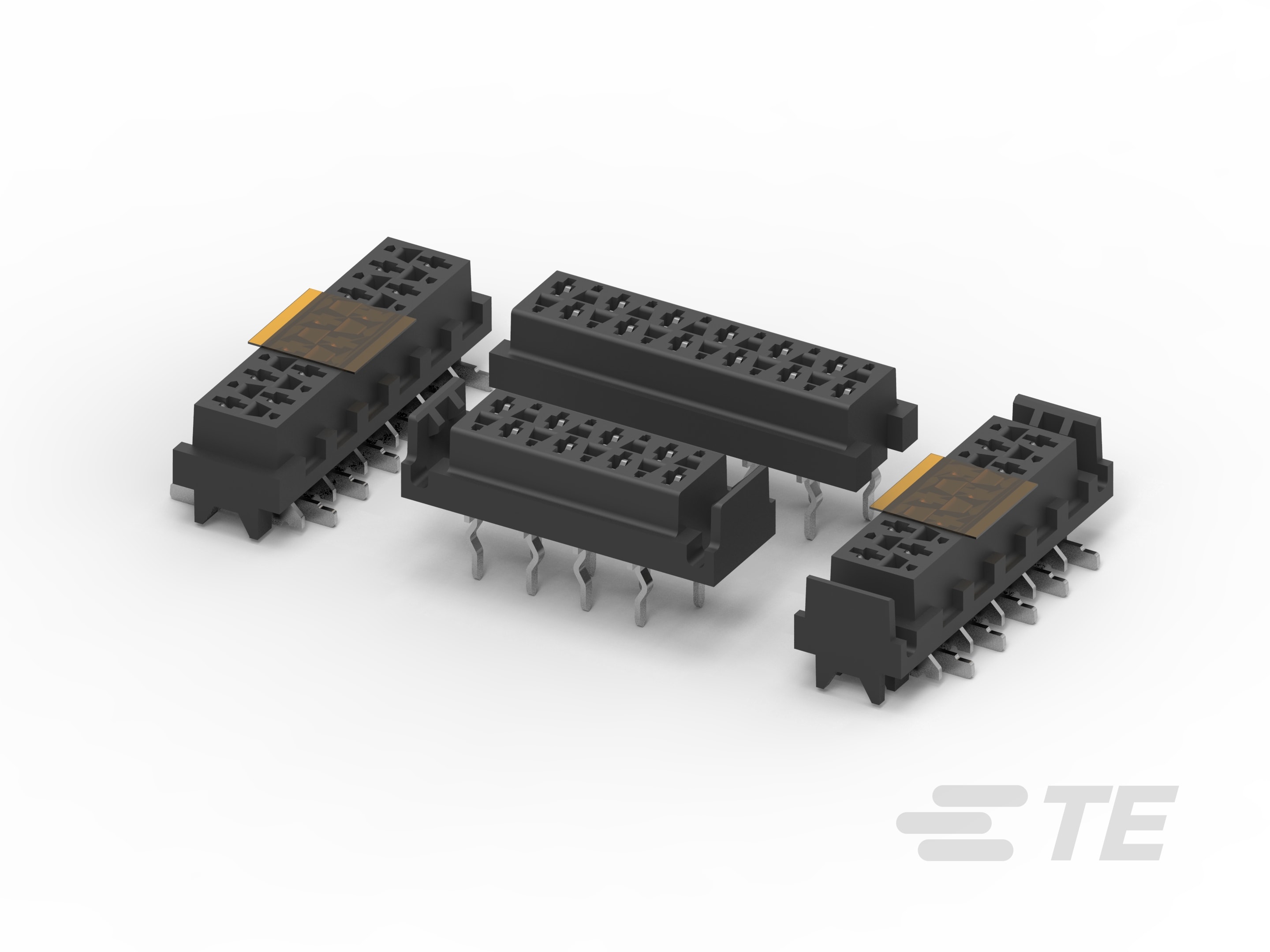

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 接头类型  带罩

  • Connector System  板对板

  • 行间距 (mm) 1.5

  • 连接器种类  母端

  • 外形  标准

  • 连接器和端子端接到  印刷电路板

  • 连接器类型  连接器组件

  • 连接器类型  Female-on-Board

  • 板支座  带有

  • 产品类型  连接器

结构特性

  • Number of Positions  4, 6, 8, 10, 12, 14, 16, 18, 20

  • PCB 安装方向  垂直

  • 弹射插销  不带

电气特征

  • 工作电压 (VAC) 100

  • 绝缘电阻 (MΩ) 1000

  • 工作电压 (VDC) 100

主体特性

  • 菊花链  不带

接触件特性

  • 端子基材  铜合金

  • PCB 端子端接区域电镀材料 

  • 端子底板材料 

  • Contact Current Rating (Max) (A) .85, 1.3

  • 端子接触部电镀材料  镍打底镀锡

  • 端子类型  插座

  • 端子端接区域电镀厚度  3 – 5 µm [ 118.11 – 196.85 µin ]

  • 端子接触部电镀厚度  3 – 5 µm [ 118.11 – 196.85 µin ]

  • 真空带  不带, 带有

  • 端子传导(典型值)  信号(数据)

  • 端子设计  双梁

  • 端子端接区域电镀材料  镍打底镀锡

端接特性

  • PCB 端接方法  表面贴装, 通孔

  • 端接柱体长度 (mm) 3.1, 5.3

  • 端接柱体长度 (in) .122, .208

机械附件

  • 面板安装特性  不带

  • PCB 安装对准  不带

  • 壳体中的端子保持力  压接

  • PCB 安装固定  不带, 带有

  • PCB 安装固定类型  扭结焊尾

  • 接合对准类型  极化

  • 接合连接器锁扣  不带

  • 接合对准  不带, 带有

  • 接合固定类型  锁闩

  • 接合固定  不带, 带有

  • 极化  不带, 带有

  • 插销锁  不带

壳体特性

  • Centerline (Pitch)  1.27 mm [ .05 in ]

  • 壳体进入方式  顶部

  • 外壳材料  PA 4.6 GF, PA 4.6, 聚酯 GF

  • 壳体颜色  黑色

尺寸

  • PCB 厚度(建议)  1.6 mm [ .062 in ]

  • 高度 (mm) 4, 5.3, 6.9

  • 高度 (in) .16, .21, .27

  • 长度 (mm) 12.2, 14.7, 17.3, 19.8, 22.4, 24.9, 27.4, 30, 7.1, 9.7

  • 长度 (in) .279, .381, .382, .48, .578, .681, .779, .881, .98, 1.07, 1.078, 1.181

使用环境

  • 工组温度范围 (°C) -30 – 85

  • 额定温度  标准

操作/应用

  • 适用于  线公端/板公端

行业标准

  • UL 易燃性等级  UL 94V-0

  • 机构/标准  UL

  • UL 等级  获得认可

  • UL 文件号  E28476

包装特性

  • 封装方法 

  • 封装数量  2500, 900

相关资料
