概述

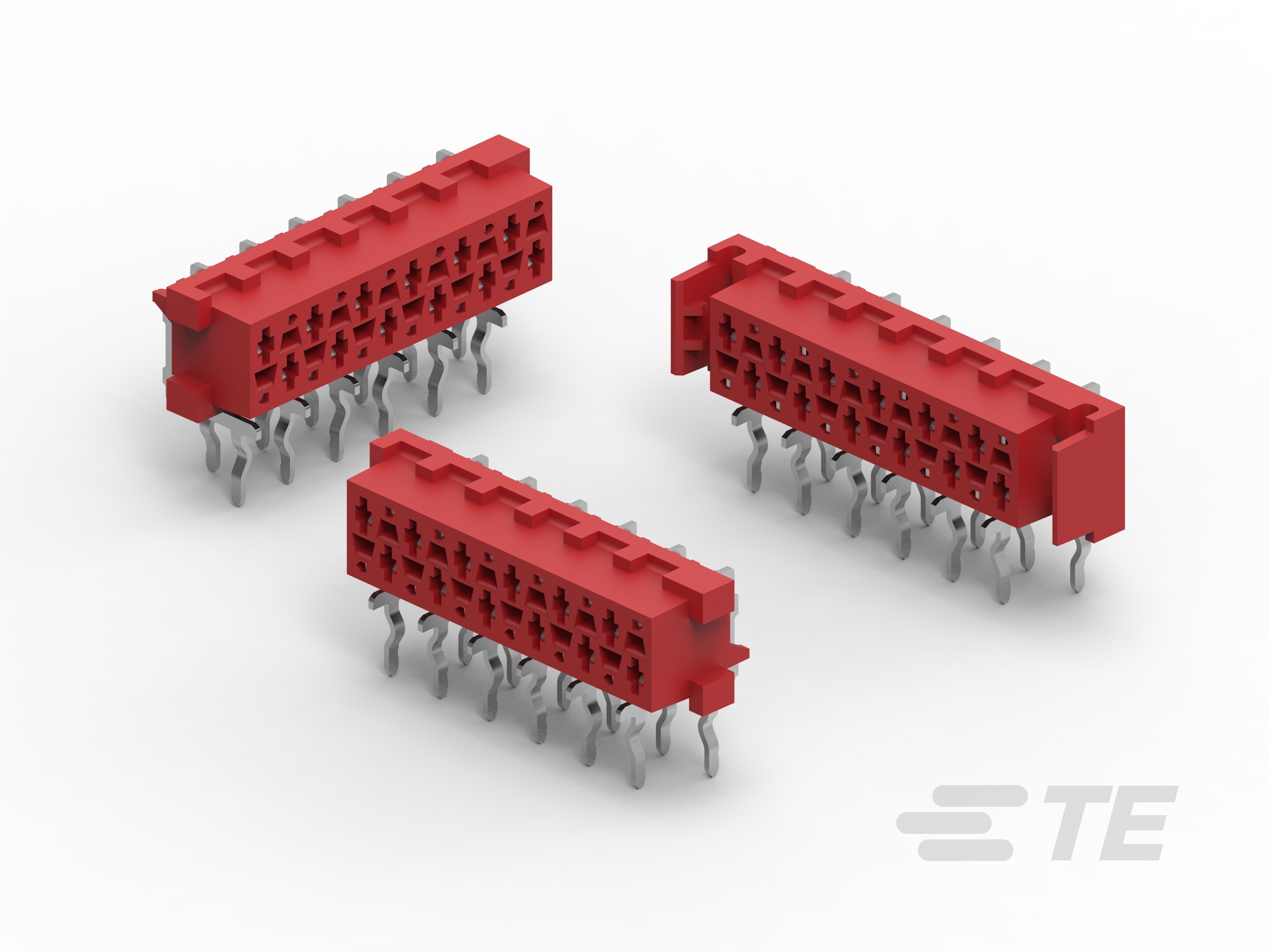

侧面插入板载母连接器 包含获得专利的 AMP Micro-MaTch 接触弹簧系统,可焊接到印刷电路板上。焊脚与连接器的维护面平行。它的外壳经过极化,因此会在两个接合连接器之间完成极化。这与连接器在印刷电路板上的正确方向相关。

1.27

mm,最小可用系统之一。

2N

接触力

美国安全检测实验室公司 (UL)

批准

特性

  • 导线连接器采用载带包装,适用于 28 AWG [0.08 mm2 到 0.09 mm2] 带状电缆的密集端接。
  • 镀锡端接设计。
  • 气密连接。
  • 抗摩擦腐蚀。
  • 从手动工具到全自动设备的应用工具一应俱全

应用

  • 生产和材料处理设备
  • 控制装置
  • 机器人和电机
  • 中央供暖装置
  • 车载收音机
  • 导航系统
  • 仪表盘系统
  • 基站
  • 机顶盒
  • 音频设备

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 连接器产品类型  连接器组件

  • 连接器系统  板对板

  • 连接器和壳体类型  母端

  • 连接器和端子端接到  印刷电路板

  • 带状电缆连接器接头类型  带罩

  • 带状电缆连接器类型  板载母端

  • 连接器类型  连接器组件

结构特性

  • Number of Positions  4, 6, 8, 10, 12, 14, 16, 18, 20

  • PCB 安装方向  垂直, 直角

电气特征

主体特性

  • 连接器外形  标准

  • 菊花链  不带

接触件特性

  • 端子基材  磷青铜

  • PCB 端子端接区域电镀材料 

  • 端子底板材料 

  • 端子形状和构造  双梁, 双梁

  • 端子接触部电镀材料 

  • 端子接合区域电镀材料厚度  3 – 5 µm [ 118.11 – 196.85 µin ]

  • 端子类型  插座

  • 端子额定电流(最大值) (A) 1.5

  • PCB 端子端接区域电镀材料厚度  3 – 5 µm [ 118.11 – 196.85 µin ]

端接特性

  • 端接柱体和尾部长度  3.1 mm [ .122 in ]

  • PCB 端接方法  通孔 - 焊接

  • 矩形端接柱体和尾部宽度  .5 mm [ .02 in ]

  • 矩形端接柱体和尾部厚度  .25 mm [ .01 in ]

机械附件

  • 面板安装特性  不带

  • PCB 安装对准  不带

  • 接合对准  不带, 带有

  • PCB 安装固定  不带, 带有

  • PCB 安装固定类型  扭结焊尾

  • 接合对准类型  极化, 极化

  • 接合固定  不带, 带有

  • 接合固定类型  锁闩

  • 连接器安装类型  板安装

  • 壳体内的端子定位器类型  压接

壳体特性

  • 壳体颜色  红色

  • 外壳材料  聚酯 - GF

  • 接合入口位置 

  • 中心线(间距)  1.27 mm [ .05 in ]

尺寸

  • PCB 厚度(建议)  1.6 mm [ .062 in ]

  • 连接器高度  5.8 mm [ .23 in ]

  • Row-to-Row Spacing (mm) 1.5

  • 连接器长度 (mm) 12.2, 14.7, 17.3, 19.8, 22.4, 24.9, 27.4, 30, 7.1, 9.7

  • 连接器长度 (in) .27, .279, .381, .382, .48, .578, .681, .779, .881, .98, 1.07, 1.078, 1.181

使用环境

  • 工组温度范围 (°C) -40 – 105

操作/应用

行业标准

  • UL 阻燃性等级  UL 94V-0

包装特性

  • 封装方法  Box & Carton, Reel

  • 封装数量  250, 1500, 2500
