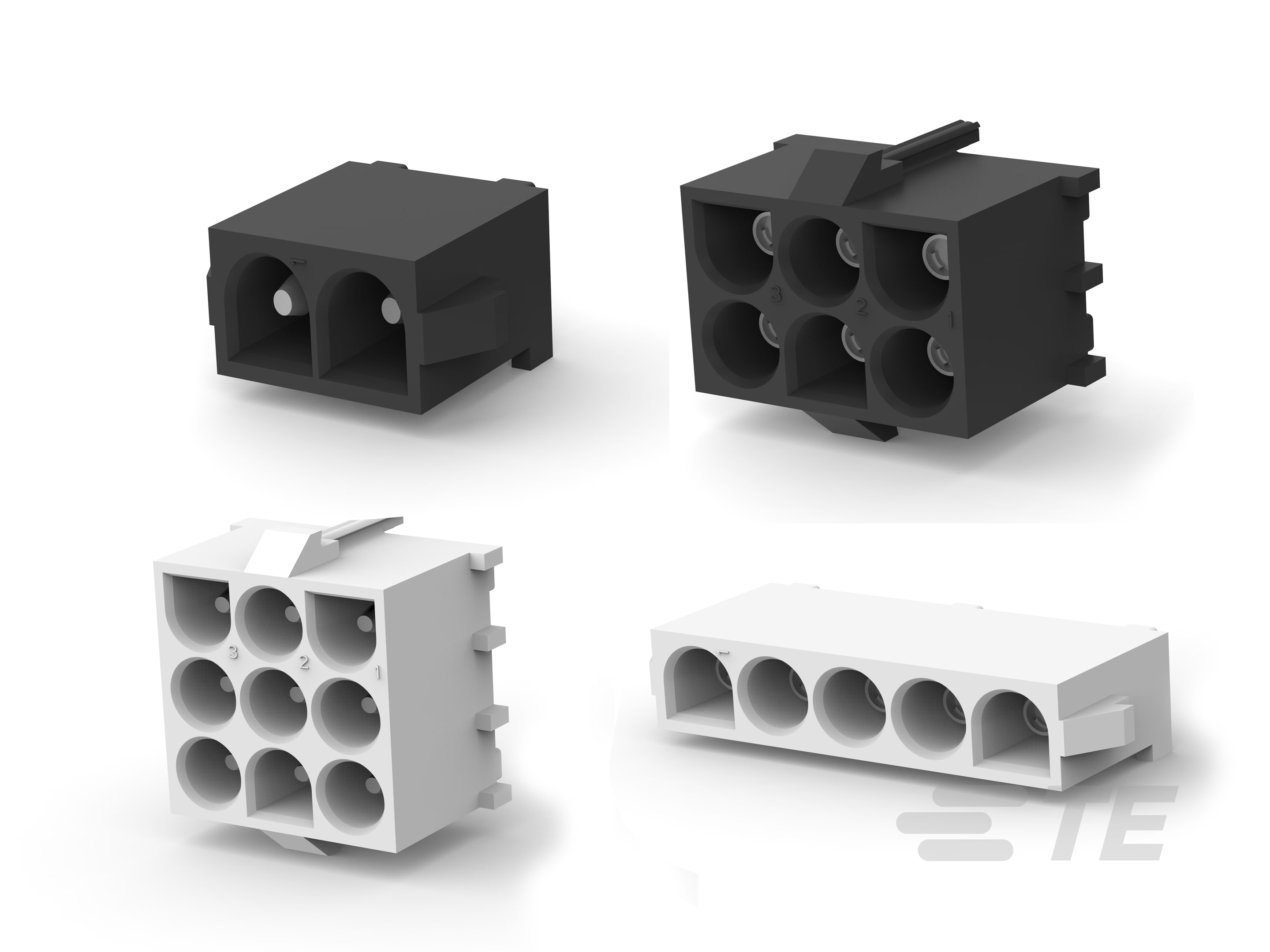

回流通用 MATE-N-LOK 连接器

请查看产品文档或联系我们以了解最新的机构审批信息。

• 接头类型  全部带罩

• 矩形电源连接器类型  公端

• 连接器和壳体类型  插头, 母端, 母端

• 连接器系统  线到板

• 连接器和端子端接到  印刷电路板

• 位数  2, 3, 4, 5, 6, 9, 12, 15

• PCB 安装方向  垂直

• 电源位置数量  2, 3, 4, 5, 6, 9, 12, 15

• 行数  1, 2, 3, 4, 5

• 工作电压 (VAC) 600

• 端子接触部电镀材料  锡

• 端子额定电流（最大值） (A) 12

• 端子类型  插座, 插针

• PCB 端子端接区域电镀材料  预镀锡

• 端子接合区域电镀材料厚度 (µm) 1.18

• PCB 端接方法  通孔 - 焊接

• 中心线（间距）  6.35 mm [ .25 in ]

• 壳体颜色  白色, 黑色

• 外壳材料  LCP GF30（液晶聚合物）

• 行间距  6.35 mm [ .25 in ]

• 工作温度范围  -40 – 105 °C [ -40 – 221 °F ]

• 电路应用  电源

• UL 阻燃性等级  UL 94V-0

• 灼热丝额定值  GWT 750°C（无火焰）

• 灼热丝材料额定值  带 GWFI 850°C 的材料

• 封装方法  Tube
