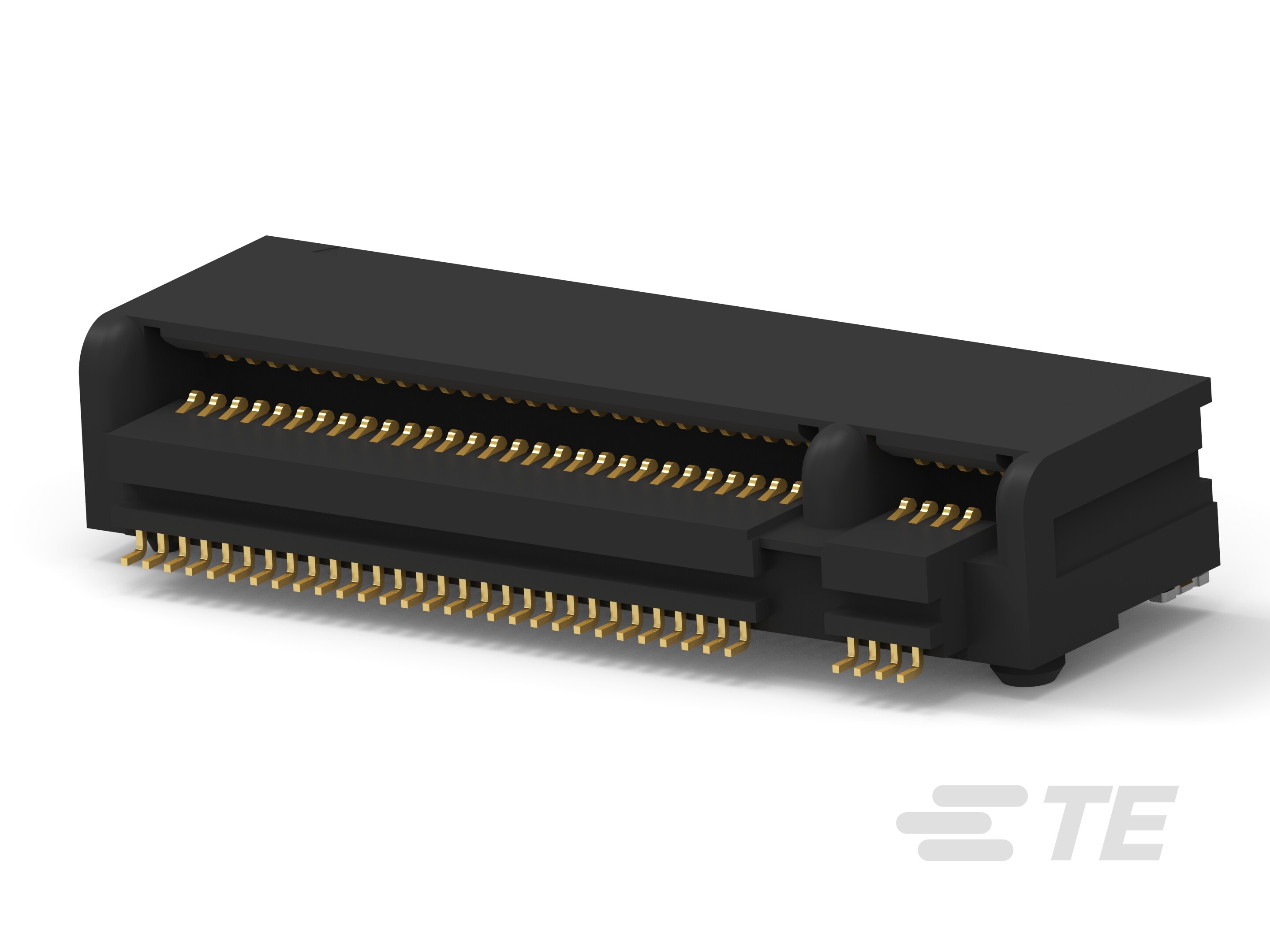

M.2 Connectors

电子版数据手册|

产品特性

连接器高度 (mm): 2.25 | 3.2 | 4.2
连接器高度 (in): .089 | .126 | .165
连接器和键控代码 : A | B | E | M
端子接触部电镀材料 : 金 (Au)
电路应用 : 电源
工组温度范围 (°C): -40 – 85 | -40 – 80
工组温度范围 (°F): -40 – 185 | -40 – 176

产品	TE 产品编号	文档	连接器高度	连接器和键控代码	工组温度范围	欧盟 ELV 符合性
M.2 0.5PITCH 3.2H KEY B GOLDFLASH	2199119-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	3.2 mm	B	-40 – 80 °C	-
M.2 0.5PITCH 3.2H KEY E GOLDFLASH	2199119-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	3.2 mm	E	-40 – 80 °C	-
M.2 0.5PITCH 3.2H KEY B 15U'' AU	2199119-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	3.2 mm	B	-40 – 85 °C	-
M.2 0.5PITCH 3.2H KEY E 15U'' AU	2199119-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	3.2 mm	E	-40 – 80 °C	-
M.2 0.5PITCH 3.2H KEY B 30U'' AU	2199119-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	3.2 mm	B	-40 – 85 °C	-
M.2 0.5PITCH 3.2H KEY E 30U'' AU	2199119-6	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	3.2 mm	E	-40 – 85 °C	-
M.2 0.5PITCH 3.2H KEY A GOLDFLASH	2199119-7	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	3.2 mm	A	-40 – 80 °C	-
M.2 0.5PITCH 3.2H KEY A 15U'' AU	2199119-8	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	3.2 mm	A	-40 – 80 °C	-
M.2 0.5PITCH 3.2H KEY A 30U'' AU	2199119-9	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	3.2 mm	A	-40 – 80 °C	-
M.2 0.5PITCH 3.2H KEY B 10U'' AU	1-2199119-0	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	3.2 mm	B	-40 – 80 °C	-
M.2 0.5PITCH 3.2H KEY E 10U'' AU	1-2199119-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	3.2 mm	E	-40 – 80 °C	-
M.2 0.5PITCH 3.2H KEY A 10U'' AU	1-2199119-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	3.2 mm	A	-40 – 80 °C	-
M.2 0.5PITCH 3.2H KEY M GOLDFLASH	1-2199119-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	3.2 mm	M	-40 – 80 °C	-
M.2 0.5PITCH 3.2H KEY M 10U'' AU	1-2199119-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	3.2 mm	M	-40 – 80 °C	-
M.2 0.5PITCH 3.2H KEY M 15U'' AU	1-2199119-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	3.2 mm	M	-40 – 80 °C	-
M.2 0.5PITCH 3.2H KEY M 30U'' AU	1-2199119-6	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	3.2 mm	M	-40 – 80 °C	-
M.2 0.5PITCH 4.2H KEY B GOLDFLASH	2199230-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	4.2 mm	B	-40 – 80 °C	-
M.2 0.5PITCH 4.2H KEY E GOLDFLASH	2199230-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	4.2 mm	E	-40 – 80 °C	-
M.2 0.5PITCH 4.2H KEY B 15U'' AU	2199230-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	4.2 mm	B	-40 – 85 °C	-
M.2 0.5PITCH 4.2H KEY E 15U'' AU	2199230-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	4.2 mm	E	-40 – 85 °C	-
M.2 0.5PITCH 4.2H KEY B 30U'' AU	2199230-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	4.2 mm	B	-40 – 85 °C	-
M.2 0.5PITCH 4.2H KEY E 30U'' AU	2199230-6	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	4.2 mm	E	-40 – 85 °C	-
M.2 0.5PITCH 4.2H KEY A GOLDFLASH	2199230-7	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	4.2 mm	A	-40 – 80 °C	-
M.2 0.5PITCH 4.2H KEY A 15U'' AU	2199230-8	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	4.2 mm	A	-40 – 85 °C	-
M.2 0.5PITCH 4.2H KEY A 30U'' AU	2199230-9	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	4.2 mm	A	-40 – 85 °C	-
M.2 0.5PITCH 4.2H KEY M GOLDFLASH	1-2199230-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	4.2 mm	M	-40 – 80 °C	-
M.2 0.5PITCH 4.2H KEY M 10U'' AU	1-2199230-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	4.2 mm	M	-40 – 85 °C	-
M.2 0.5PITCH 4.2H KEY M 15U'' AU	1-2199230-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	4.2 mm	M	-40 – 85 °C	-
M.2 0.5PITCH 4.2H KEY M 30U AU	1-2199230-6	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	4.2 mm	M	-40 – 85 °C	-

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

连接器系统 板对板
连接器和端子端接到 印刷电路板

结构特性

位数 67
行数 2
PCB 安装方向直角

电气特征

工作电压 (VAC) 50

主体特性

主要产品颜色黑色
连接器和键控代码 A | B | E | M

接触件特性

端子接合区域电镀材料厚度 (µin) 3 | 10 | 15 | 30
端子额定电流（最大值） (A) .5
端子基材 铜合金
PCB 端子端接区域电镀材料 锡 | 镀金
PCB 端子端接区域电镀材料表面涂层哑光
端子接触部电镀材料 金 (Au)

端接特性

PCB 端接方法 表面贴装

机械附件

连接器安装类型 板安装

壳体特性

中心线（间距） .5 mm [ .02 in ]
外壳材料 高温热塑塑料

尺寸

连接器宽度 8.7 mm [ .343 in ]
连接器长度 21.9 mm [ .862 in ]
连接器高度 (mm) 2.25 | 3.2 | 4.2
连接器高度 (in) .089 | .126 | .165

使用环境

工组温度范围 (°C) -40 – 85 | -40 – 80
工组温度范围 (°F) -40 – 185 | -40 – 176

操作/应用

电路应用电源

包装特性

封装方法 卷带包装

参考编号

TE 内部编号 CAT-M2-C76264

M.2 Connectors

产品特性

连接器高度 (mm): 2.25 | 3.2 | 4.2

连接器高度 (in): .089 | .126 | .165

连接器和键控代码 : A | B | E | M

端子接触部电镀材料 : 金 (Au)

电路应用 : 电源

工组温度范围 (°C): -40 – 85 | -40 – 80

工组温度范围 (°F): -40 – 185 | -40 – 176

产品类型特性

连接器系统 板对板

连接器和端子端接到 印刷电路板

结构特性

位数 67

行数 2

PCB 安装方向 直角

电气特征

工作电压 (VAC) 50

主体特性

主要产品颜色 黑色

连接器和键控代码 A | B | E | M

接触件特性

端子接合区域电镀材料厚度 (µin) 3 | 10 | 15 | 30

端子额定电流（最大值） (A) .5

端子基材 铜合金

PCB 端子端接区域电镀材料 锡 | 镀金

PCB 端子端接区域电镀材料表面涂层 哑光

端子接触部电镀材料 金 (Au)

端接特性

PCB 端接方法 表面贴装

机械附件

连接器安装类型 板安装

壳体特性

中心线（间距） .5 mm [ .02 in ]

外壳材料 高温热塑塑料

尺寸

连接器宽度 8.7 mm [ .343 in ]

连接器长度 21.9 mm [ .862 in ]

连接器高度 (mm) 2.25 | 3.2 | 4.2

连接器高度 (in) .089 | .126 | .165

使用环境

工组温度范围 (°C) -40 – 85 | -40 – 80

工组温度范围 (°F) -40 – 185 | -40 – 176

操作/应用

电路应用 电源

包装特性

封装方法 卷带包装

参考编号

TE 内部编号 CAT-M2-C76264

连接器系统板对板

连接器和端子端接到印刷电路板

PCB 安装方向直角

主要产品颜色黑色

端子基材铜合金

PCB 端子端接区域电镀材料锡 | 镀金

PCB 端子端接区域电镀材料表面涂层哑光

端子接触部电镀材料金 (Au)

PCB 端接方法表面贴装

连接器安装类型板安装

外壳材料高温热塑塑料

电路应用电源

封装方法卷带包装
