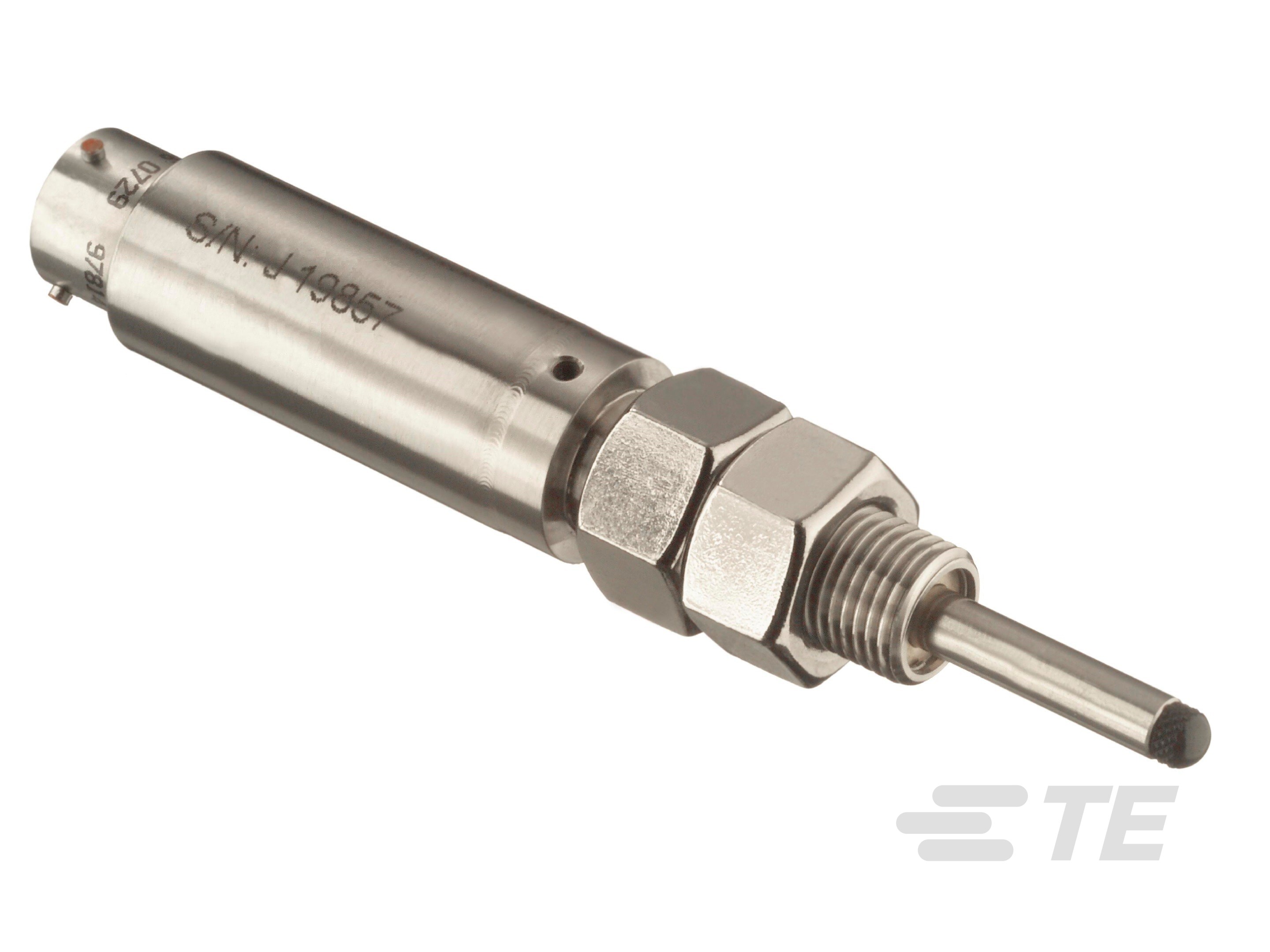

RS-485 数字输出测量头

RS-485 数字输出测量头-CAT-LVDT0050
  • MEAS
|
  • MEAS GC-485
GC-485 系列重载、弹簧回弹式测量头是一款独立、高精度数字 I/O 设备，适用于在存在水分、灰尘和液体污染物的环境下进行高性能测量。
更多 更少

产品特性

  • 线性误差（全量程） (%): ±.1

  • 外壳材料 : 不锈钢

  • 产品形状 : 圆柱形

  • 电源电压范围 (V): 8.5 – 30

  • 工组温度范围 : -25 – 85 °C [ -13 – 185 °F ]

配置产品并获取产品报价

概述

GC-485 可将模拟 LVDT 信号内部转换为工程单位（英制或公制），因而无需昂贵且易出错的模拟数字转换。 对结果进行完全校准，且这种测量设备具有可追溯性，便于安装，同时 100% 可进行现场互换。GC-485 通过 8.5 至 30VDC 的电源运行，可在以 119kBd 波特比率运行的情况下提供可寻址的 RS-485 回路输出（MODBus RTU 和 ASCII 协议），并在一个双线网络上最多可接入 32 台设备。以最大更新速率（600 采样/秒）在内部对 MIN、MAX 和 TIR 读数进行采样和存储，并根据需求提供至主机。此外，还可以提供速度输出（英寸或 mm/秒），同时内置满量程去零点功能可提供最大的测量范围灵活性。这款牢固的测量头具有可拆卸的镀黑铬、超硬工具钢端头，该端头可螺纹式 (4-48UNF-2A) 拧入工作端。内部结构可防止铁芯和轴在纵向移动过程中旋转。焊接式电连接器有助于在不牺牲传感器的前提下替换损坏的电缆。外部 ½-20 螺纹和随附的两个锁紧螺母有助于安装和调整。

特点

  • 全焊接不锈钢结构
  • MS 型连接器 (MIL-C-5015)
  • 超硬工具钢接触端头
  • 高次级负载电阻
  • 可编程滤波
  • 每个产品均附有校准证书
  • 气动式/弹簧回弹式（请咨询工厂）
规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 产品形状  圆柱形

结构特性

  • 电气连接  6 针连接器

电气特征

  • 电源电压范围 (V) 8.5 – 30

主体特性

  • 外壳材料  不锈钢

  • 核心配置  受载弹簧芯

尺寸

  • 产品直径  19.05 mm [ .75 in ]

使用环境

  • 工组温度范围  -25 – 85 °C [ -13 – 185 °F ]

  • 环境规范  1,000 PSI 压力

行业标准

  • IP 等级  IP68

其他

  • 线性误差（全量程） (%) ±.1

参考编号

  • TE 内部编号 CAT-LVDT0050
