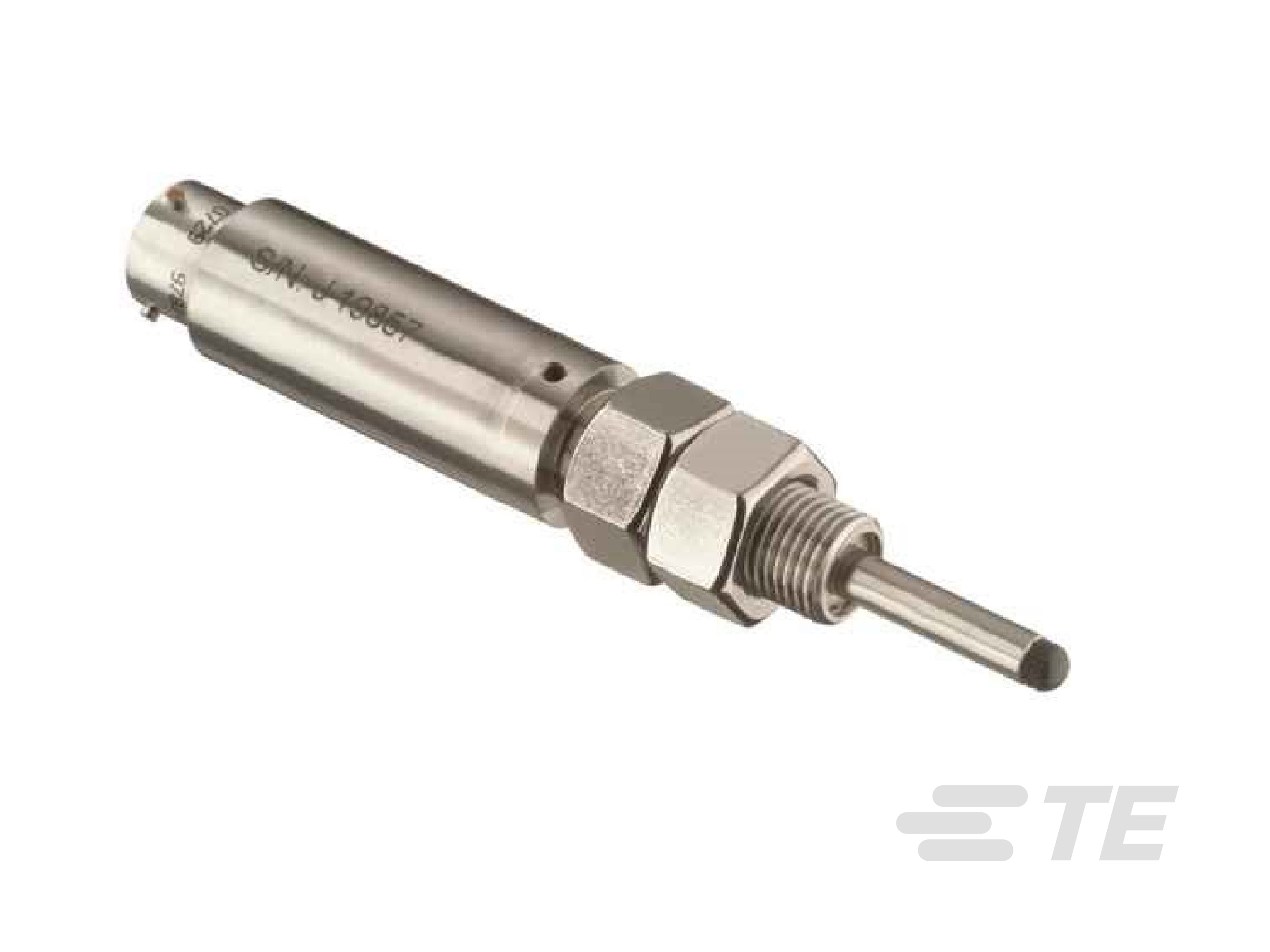

带 MIL-C-5015G 的重载测量头

带 MIL-C-5015G 的重载测量头-CAT-LVDT0048
  • MEAS
|
  • MEAS GCD
GCD-SE 系列重工业级直流供电测量头能够在包含水分、灰尘和液体污染物的环境下保持高性能。
更多 更少

产品特性

  • 线性误差（全量程） (%): ±.25

  • 外壳材料 : 不锈钢

  • 产品形状 : 圆柱形

  • 电源电压范围 (V): 8.5 – 28

  • 工组温度范围 : -25 – 85 °C [ -13 – 185 °F ]

配置产品并获取产品报价

概述

GCD-SE 采用弹簧回弹式 LVDT、精密线性轴承和内置信号调理电路，在 8.5 至 28VDC 单端电源下工作，具有最小的工作电流，非常适用于不同环境中的便携式测量应用。 内置 EMI、ESD 和 RFI 保护，正确安装后，可达到 CE 标准。同步解调确保了无与伦比的噪声抑制性能。这些坚固耐用的测量头可在 0 至 0.1 英寸 [2.54 mm] 到 0 至 2 英寸 [50.8 mm]）的行程范围内进行测量。电气行程完全压缩时，弹簧弹力通常为 9 oz [255 克]。可拆卸的镀黑铬、超硬工具钢端头可螺纹式 (4-48UNF-2A) 拧入工作端。内部结构可防止铁芯和轴在纵向移动过程中旋转。焊接的整体式电气连接器为安装提供了便利性，且可以在不牺牲传感器的前提下替换损坏的电缆。外部 ½-20 的安装螺纹及随每个传感器提供的两个防松螺母有助于安装和调整。

特点

  • 密封外壳
  • 单端 8.5 至 24VDC 电源
  • 低电流消耗（仅 6mA）
  • 非常适合电池操作
  • IEC IP68 等级，耐压高达 1,000 PSI [70 bar]
  • 长行程：2 英寸
  • 超硬工具钢接触端头
  • 高次级负载电阻
规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 产品形状  圆柱形

结构特性

  • 电气连接  6 针连接器

电气特征

  • 电源电压范围 (V) 8.5 – 28

主体特性

  • 外壳材料  不锈钢

  • 核心配置  受载弹簧芯

尺寸

  • 产品直径  19.05 mm [ .75 in ]

使用环境

  • 工组温度范围  -25 – 85 °C [ -13 – 185 °F ]

  • 环境规范  1,000 PSI 压力

操作/应用

  • 输出信号类型  0 – 5 V, 1 – 6 V

行业标准

  • IP 等级  IP68

其他

  • 线性误差（全量程） (%) ±.25

参考编号

  • TE 内部编号 CAT-LVDT0048
