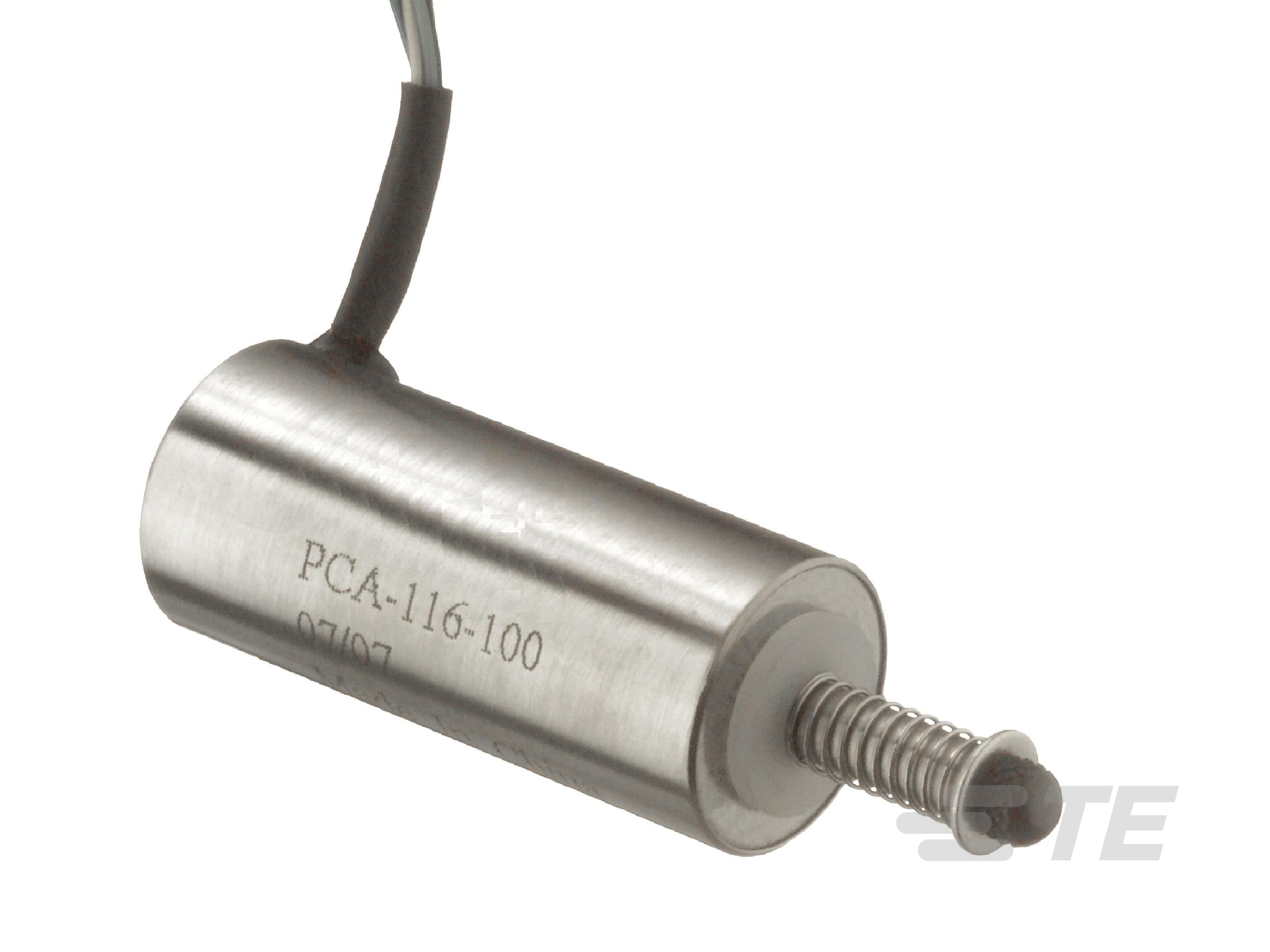

带尼龙轴承的测量头

带尼龙轴承的测量头-CAT-LVDT0045
  • MEAS
|
  • MEAS PCA
PCA-116 系列测量头开发用于要求较低的应用，对于这些应用，性价比为最主要追求目标。
更多 更少

产品特性

  • 线性误差（全量程） (%): ±.5

  • 外壳材料 : 不锈钢

  • 产品形状 : 圆柱形

  • 电源电压范围 (V): 3

  • 工组温度范围 : -55 – 95 °C [ -67 – 203 °F ]

配置产品并获取产品报价

概述

PCA-116 结合了标准 LVDT（线性可变差动变压器）、低摩擦尼龙套管轴承及外部弹簧回弹式测轴，可提供最具成本效益的测量解决方案。 此外，该产品采用便于安装的工业标准外径，及可更换的硬质钢触头，由4-48 UNF-2螺纹连接至传感器。正如我们的大部分 LVDT 一样，PCA-116 绕组采用配方独特的高温柔性树脂进行真空浸渍，而线圈组件则使用双组分环氧树脂封装在其外壳内。在高湿、剧烈振动和巨大冲击等严苛环境中可提供优异的防护性能。

特点

  • 经济型测量头
  • 交流操作
  • 重复性：0.0001 英寸 [2.5 µm]
  • 行程范围最高达 ±0.3 英寸 [7.6 mm]
  • 可更换的硬质工具钢触头
  • 与我们的所有信号调节器兼容
规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 产品形状  圆柱形

结构特性

  • 电气连接  引线

电气特征

  • 电源电压范围 (V) 3

信号特征

  • 励磁频率 (kHz) .05 – 10, 1 – 10

主体特性

  • 外壳材料  不锈钢

  • 核心配置  受载弹簧芯

尺寸

  • 产品直径  19.05 mm [ .75 in ]

使用环境

  • 工组温度范围  -55 – 95 °C [ -67 – 203 °F ]

行业标准

  • IP 等级  IP61

其他

  • 线性误差（全量程） (%) ±.5

参考编号

  • TE 内部编号 CAT-LVDT0045
