超紧凑型测量头

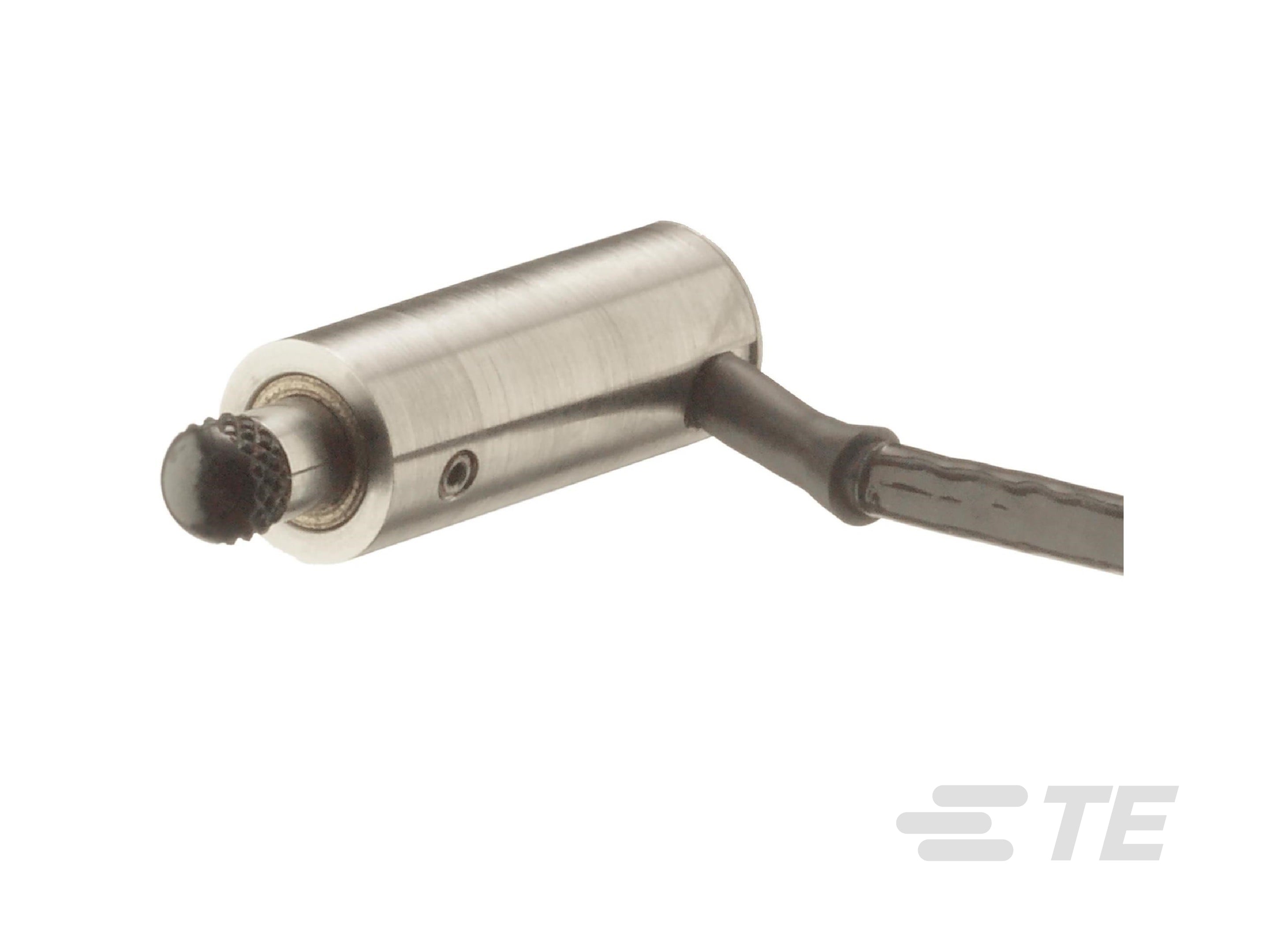

超紧凑型测量头-CAT-LVDT0044
  • MEAS
|
  • MEAS PCA
PCA-375 PR-020 测量头是一款紧凑型设备，可在空间有限的区域内提供精确测量。
更多 更少

产品特性

  • 线性误差（全量程） (%): ±.25

  • 外壳材料 : 不锈钢

  • 产品形状 : 圆柱形

  • 电源电压范围 (V): 3

  • 工组温度范围 : -18 – 121 °C [ 0 – 250 °F ]

配置产品并获取产品报价

概述

这款纤细、小尺寸的 PCA-375 PR-020 使用径向电缆出口，很容易放入小型固定装置内部和较小的内径中。 这款可靠性久经市场验证的 PCA-375 PR-020 LVDT（线性可变差动变压器）外测直径仅为 0.375 英寸 [9.5 mm]，提供了非侵入式、轻薄轮廓测量，所以对于高密度固定装置以及多种其他工业应用来说是完美的选择。外部方面，PCA-375 PR-020 完全采用 300 系列不锈钢，配备一个可现场更换的镀铬高硬度工具钢接触端头。内部方面，LVDT 以及一个永久性润滑的青铜轴承和探针配件，提供了长期可重复性和稳定性。电气连接通过一个 2 米长、6 芯导线、聚氨酯护套屏蔽电缆实现。

特点

  • 超紧凑设计，适合受限空间
  • 超纤细，直径为 0.375 英寸 [9.5 mm]
  • 径向电缆出口
  • 坚固的聚氨酯电缆
  • ±0.02 英寸 (±0.51 mm) 行程
  • 重复性：40 微英寸 [1 µm]
  • 4-48 AGD 可互换接触端头
规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 产品形状  圆柱形

结构特性

  • 电气连接  屏蔽电缆

电气特征

  • 电源电压范围 (V) 3

信号特征

  • 励磁频率 (kHz) 2.5 – 10

主体特性

  • 外壳材料  不锈钢

  • 核心配置  受载弹簧芯

尺寸

  • 产品直径  9.52 mm [ .375 in ]

使用环境

  • 工组温度范围  -18 – 121 °C [ 0 – 250 °F ]

行业标准

  • IP 等级  IP60

其他

  • 线性误差（全量程） (%) ±.25

参考编号

  • TE 内部编号 CAT-LVDT0044
