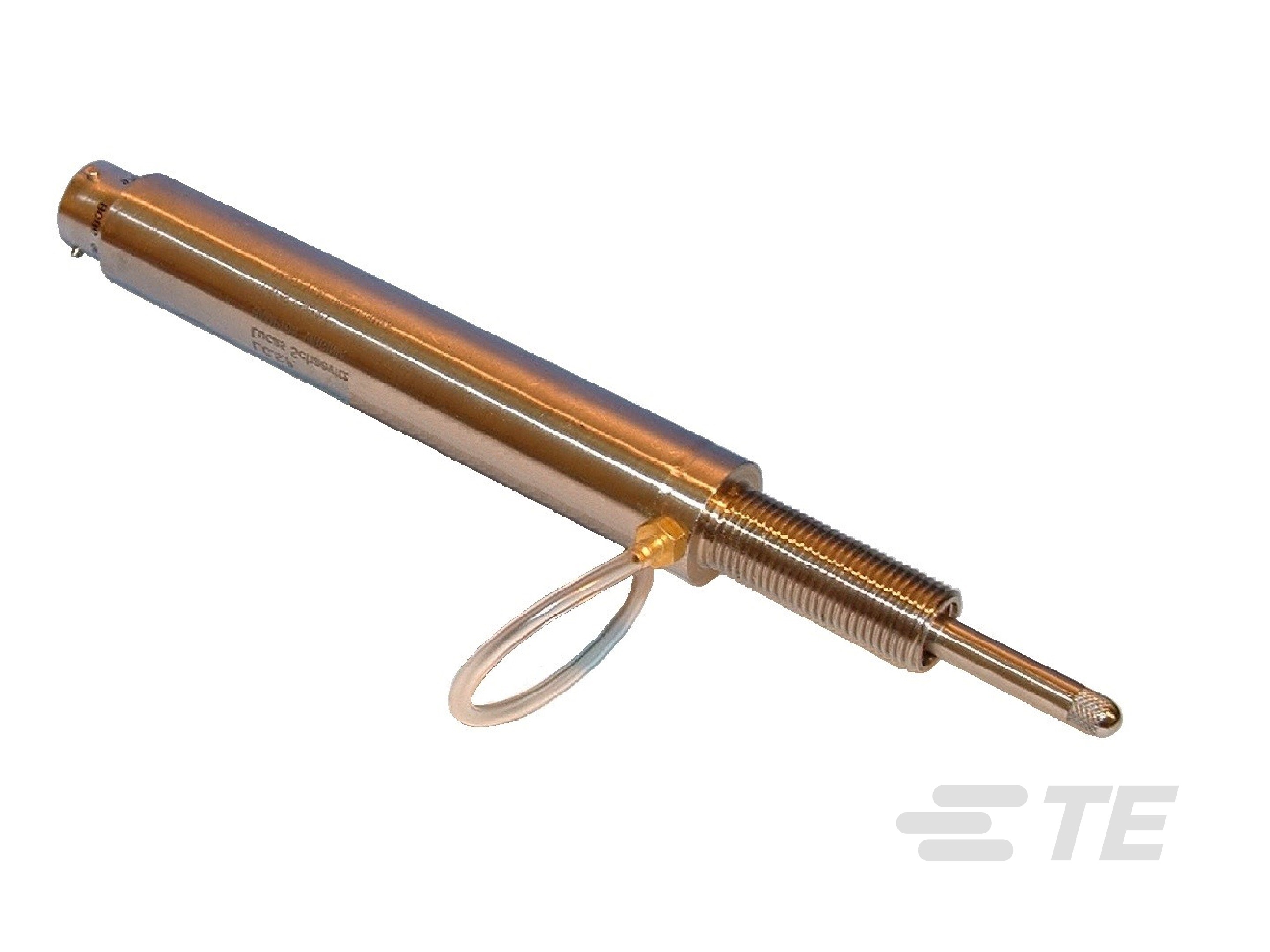

重载气动式测量头

重载气动式测量头-CAT-LVDT0042
  • MEAS
|
  • MEAS GCA
GCA-AE 系列重工业级测量头能够在含有水分、灰尘和液体污染物的环境下保持高性能。
更多 更少

产品特性

  • Linearity Error (Full Range) (%): ±.25

  • 外壳材料 : 不锈钢

  • 产品直径 : 19.05 mm [ .75 in ]

  • 产品形状 : Cylindrical

  • Supply Voltage Range (V): 3

配置产品并获取产品报价

概述

该测量头为气动式、弹簧回弹式 LVDT（线性可变差动变压器），采用精密的线性轴承。 这些坚固的高温测量头可对 ±1 英寸 [±25.4 mm] 的长行程进行测量。可拆卸的镀黑铬、超硬工具钢端头可螺纹式 (4-48UNF-2A) 拧入工作端。内部结构可防止铁芯和轴在纵向移动过程中旋转。焊接的整体式电气连接器为安装提供了便利性，且可以在不牺牲传感器的前提下替换损坏的电缆。外部 ½-20 的安装螺纹及随每个传感器提供的两个防松螺母有助于安装和调整。正如我们的大部分 LVDT 一样，GCA-AE 绕组采用配方独特的高温、柔性树脂进行真空浸渍，而线圈组件则使用双组分环氧树脂封装在其外壳内。在剧烈振动和巨大冲击等严苛环境中可提供优异的防护性能。

特点

  • 密封外壳
  • 重复性：25 微英寸 [0.6 µm]
  • IEC IP68 等级，耐压高达 1,000 PSI [70 bar]
  • 长行程：±1 英寸
  • 超硬工具钢接触端头
  • 高次级负载电阻
  • 超长生命周期
  • 耐高温

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 产品形状  Cylindrical

结构特性

  • 电气连接  6 针连接器

电气特征

  • Supply Voltage Range (V) 3

信号特征

  • 励磁频率 (kHz) .4 – 10

主体特性

  • 外壳材料  不锈钢

  • 弹簧回弹式  弹簧回弹式

尺寸

  • 产品直径  19.05 mm [ .75 in ]

使用环境

  • 工作温度范围  -55 – 150 °C [ -67 – 302 °F ]

  • 环境规范  1,000 PSI 压力

行业标准

  • IP 等级  IP68

其他

  • Linearity Error (Full Range) (%) ±.25

参考编号

  • TE 内部编号 CAT-LVDT0042
