Loop Position LVDT Sensor, 4-20MA

Loop Position LVDT Sensor, 4-20MA-CAT-LVDT0035
  • MEAS
|
  • MEAS CTS
CTS-420 系列是 2 线电流回路位移变送器系统，尤其适用于过程工业测量。
更多 更少

产品特性

  • 线性误差（全量程） (%): ±.5, ±1.5

  • 外壳材料 : 不锈钢

  • 产品形状 : 圆柱形, 正方形

  • 电源电压范围 (V): 10 – 36

  • 工组温度范围 (°C): -40 – 90, -55 – 150

  • 工组温度范围 (°F): -67 – 302, -40 – 194

配置产品并获取产品报价

概述

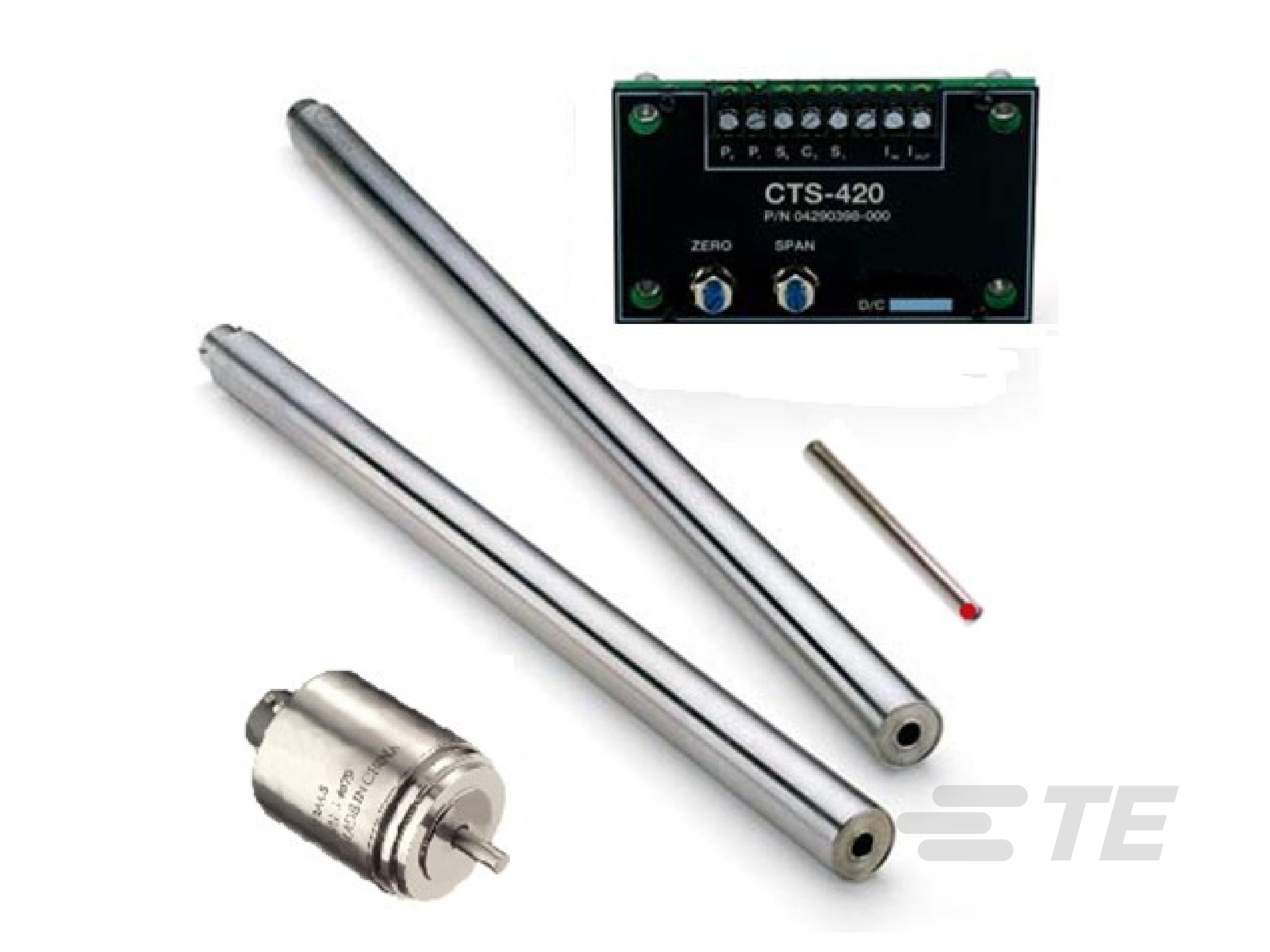

CTS-4-20 LVDT 系统均包括一个 HCI 系列 LVDT 线性位移传感器或 R36AS RVDT 旋转位移传感器，以及一个可提供 4-20 mA 电流回路输出的电子模块。 CTS-420 可在 10 至 36 VDC 未调节电源电压下运行。电子模块为位移传感器提供所需的交流激励电压，并将交流电压输出转换为平稳的 4-20 mA 信号。零点和量程调整电位计、传感器以及回路供电连接端子均位于前面板以确保便捷安装和校准。

特点

  • 4-20 mA 2 线电流回路操作
  • 线性行程范围为：0.25 至 10 英寸
  • 角度版量程：0 至 90º
  • 宽工作温度范围
  • 紧凑型
  • 远程传感器操作，最远距离可达 35 ft [10m]
  • MS 型密封连接器
  • 坚固的防溅水外壳（可选）
  • 零点和量程可调
  • 全密封（仅限 LVDT）
  • 英制或公制螺纹铁芯 (LVDT)
  • 长达 35ft. 的电缆（可选）
规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 产品形状  圆柱形, 正方形

结构特性

  • 电气连接  6 针连接器

电气特征

  • 电源电压范围 (V) 10 – 36

主体特性

  • 外壳材料  不锈钢

  • 核心配置  分离式铁芯

尺寸

  • 产品直径  19.05 mm [ .75 in ]

使用环境

  • 工组温度范围 (°C) -40 – 90, -55 – 150

  • 工组温度范围 (°F) -67 – 302, -40 – 194

  • 环境规范  1,000 PSI 压力

操作/应用

  • 输出信号类型  4 – 20 mA

行业标准

  • IP 等级  IP68

其他

  • 线性误差（全量程） (%) ±.5, ±1.5

参考编号

  • TE 内部编号 CAT-LVDT0035
