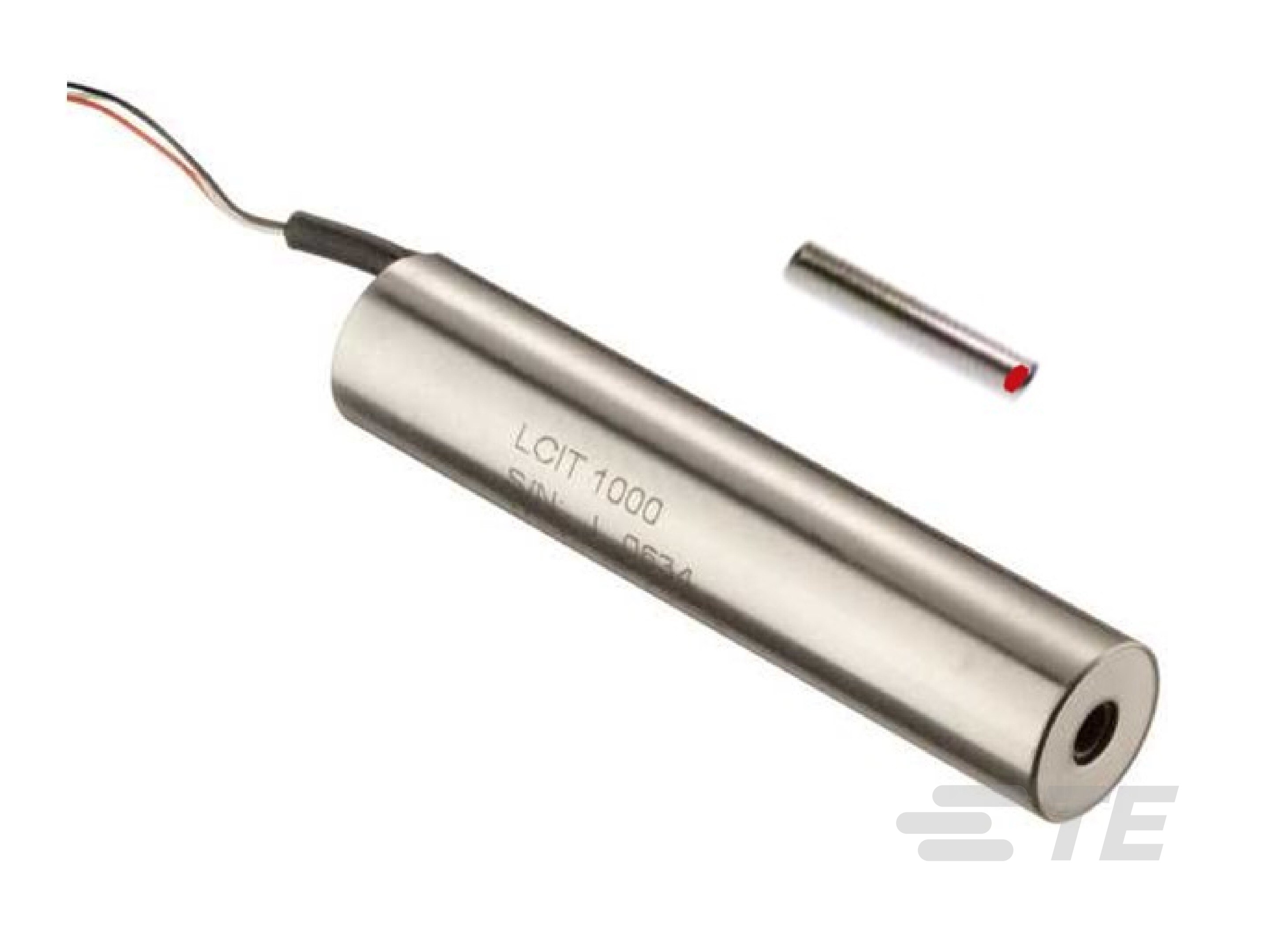

OEM LVDT Position Sensor

OEM LVDT Position Sensor-CAT-LVDT0034
  • MEAS
|
  • MEAS LCIT
LCIT 系列直流供电线性位移传感器基于 LVDT 技术而设计，具有当前 LVDT 感应技术的所有优点，但成本极其低廉。
更多 更少

产品特性

  • Linearity Error (Full Range)(%): ±.25

  • 外壳材料: 不锈钢

  • 产品直径(mm): 19.05

  • 产品形状: Cylindrical

  • Supply Voltage Range(V): 7 – 36

概述

LCIT 简化了线圈设计并采用轻质导电扰流板代替传统的磁性铁芯，解决了大批量应用中价格和性能不匹配的问题。 与 LVDT 一样，LCIT 中可移动扰流板和线圈结构之间无物理接触，因此可确保无摩擦并提供卓越的分辨率和重复性。LCIT 传感器支持对电子设备的高频响应并采用轻质扰流板，非常适用于动态应用。LCIT 系列采用宽电源供电（+7 至 +36 VDC），可提供极其线性、低噪声的 +0.5 至 +4.5 VDC 输出。坚固的不锈钢外壳和固态内部结构可确保优异的抗冲击和抗振动性能。

特点

  • 低成本，直流供电
  • 非接触式技术
  • +0.5 至 +4.5 VDC 输出
  • 行程范围为 ± 0.125 至 ±2 英寸
  • 0.25% 线性
  • 1kHz 高频响应
  • 轻质扰流板
  • 不锈钢外壳

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 产品形状  Cylindrical

结构特性

  • 电气连接  Leads

电气特征

  • Supply Voltage Range (V) 7 – 36

主体特性

  • 外壳材料  不锈钢

  • 弹簧回弹式  分离式铁芯

尺寸

  • 产品直径  19.05 mm [ .75 in ]

使用环境

  • 工作温度范围  -25 – 85 °C [ -13 – 185 °F ]

操作/应用

  • Output Signal Type  .5 – 4.5 V

行业标准

  • IP 等级  IP61

其他

  • Linearity Error (Full Range) (%) ±.25

参考编号

  • TE 内部编号 CAT-LVDT0034
