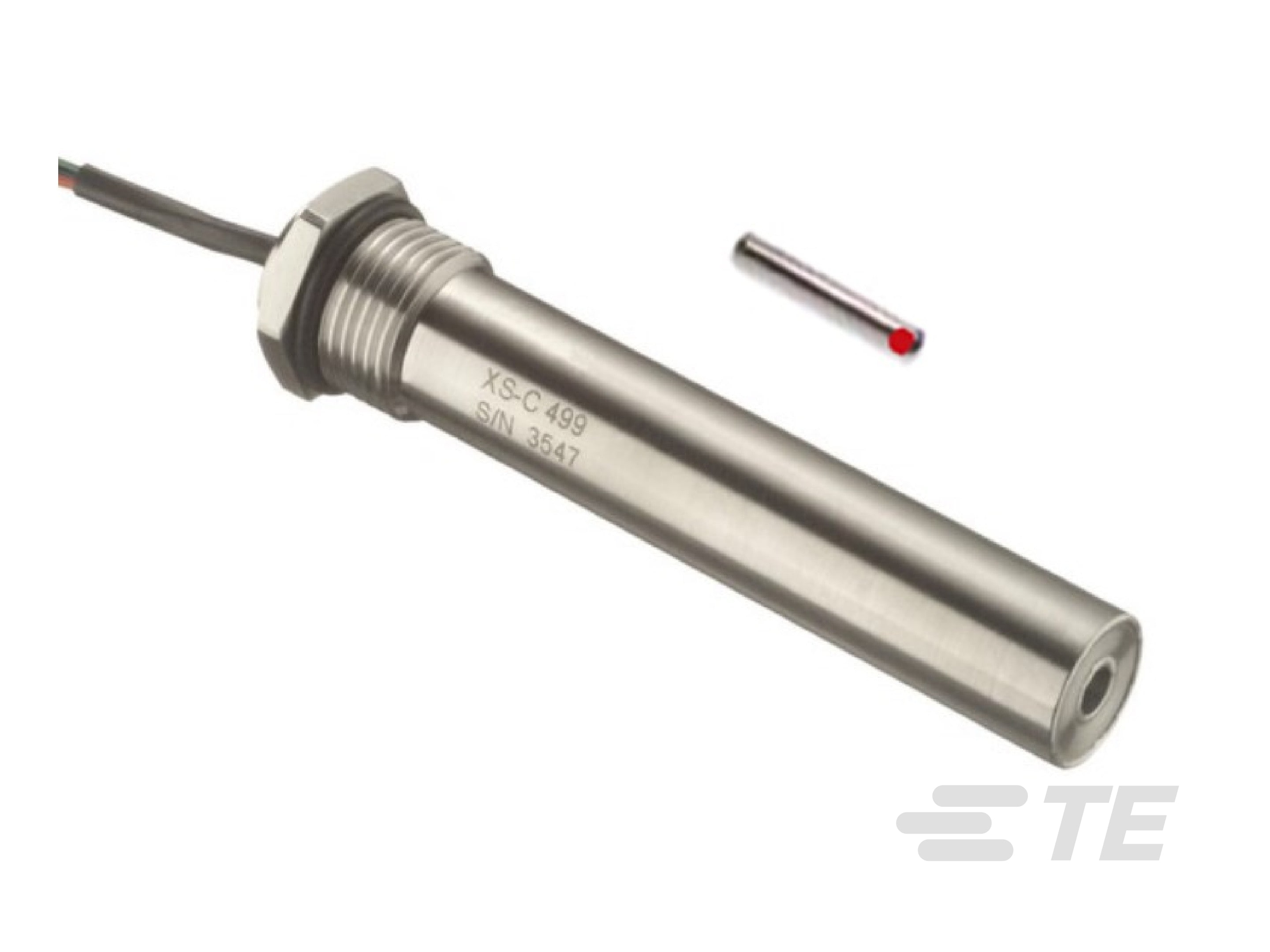

高压 LVDT 位置传感器

高压 LVDT 位置传感器-CAT-LVDT0028
  • MEAS
|
  • MEAS XS
XS-C 系列高压密封 LVDT 是在压力密封舱、液压执行器和压力容器中进行位移测量的理想解决方案。
更多 更少

产品特性

  • 线性误差（全量程） (%): ±.25

  • 外壳材料 : 不锈钢

  • 产品形状 : 圆柱形

  • 电源电压范围 (V): 3

  • 工组温度范围 : -55 – 150 °C [ -67 – 302 °F ]

配置产品并获取产品报价

概述

XS-C 采用厚壁 304 系列不锈钢，全焊接结构，非常适用于腐蚀性环境。 适合高达 3,000 PSI（耐受压力高达 4,500 PSI）的工作压力和高达 +300°F [+150°C] 的温度。XS-C 提供 ±0.25 英寸 [±6.35mm] 至 ±1 英寸 [±25.4mm] 的行程范围，带有英制或公制螺纹铁芯。所有的型号结合内部磁体和静电屏蔽，保护设备不受外部磁场影响。

特点

  • 工作压力高达 3,000 PSI
  • 穿板式安装
  • 行程范围为 ±0.25 至 ±1 英寸
  • AISI 304 不锈钢外壳
  • 磁性屏蔽
  • 宽工作温度范围
  • 抗冲击和振动
规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 产品形状  圆柱形

结构特性

  • 电气连接  引线

电气特征

  • 电源电压范围 (V) 3

信号特征

  • 励磁频率 (kHz) .4 – 5

主体特性

  • 外壳材料  不锈钢

  • 核心配置  分离式铁芯

尺寸

  • 产品直径  19.05 mm [ .75 in ]

使用环境

  • 工组温度范围  -55 – 150 °C [ -67 – 302 °F ]

  • 环境规范  1,000 PSI 压力

行业标准

  • IP 等级  IP61

其他

  • 线性误差（全量程） (%) ±.25

参考编号

  • TE 内部编号 CAT-LVDT0028
