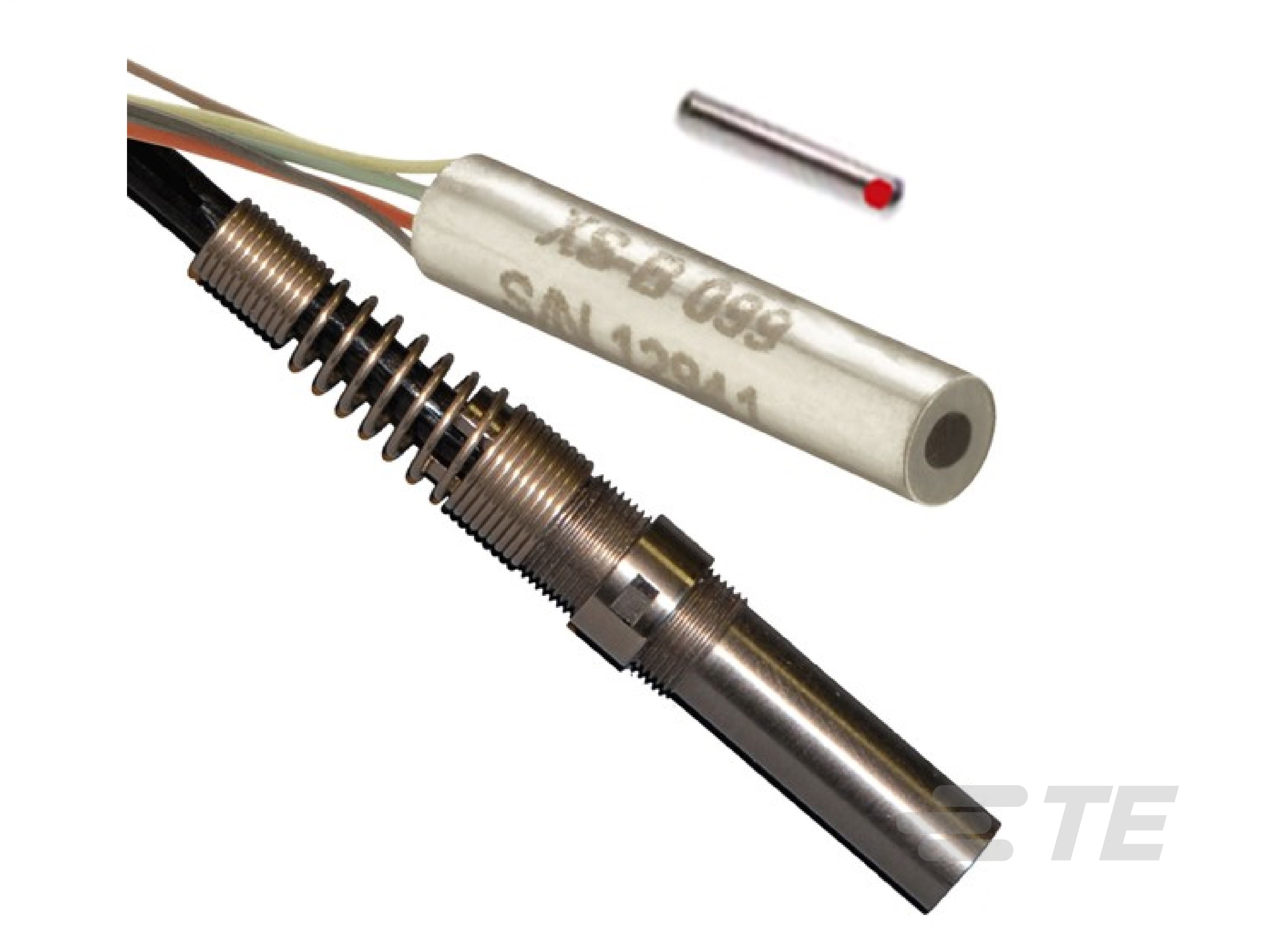

超小型 LVDT 位置传感器

超小型 LVDT 位置传感器-CAT-LVDT0026
  • MEAS
|
  • MEAS XS
XS-B 系列超小型 LVDT 专门设计用于小物理尺寸是基本要求的微型应用。
更多 更少

产品特性

  • 线性误差（全量程） (%): ±.2, ±.25, ±.5

  • 外壳材料 : 不锈钢

  • 产品形状 : 圆柱形

  • 电源电压范围 (V): 1

  • 工组温度范围 (°C): -55 – 150, -40 – 60

  • 工组温度范围 (°F): -67 – 302, -40 – 140

配置产品并获取产品报价

概述

XS-B 系列铁芯重量极轻，对于高速位移测量、精密材料和薄膜测量或如果较重铁芯可能影响测量结果，这一系列是您的完美选择。 XS-B 系列的行程范围为 ±0.1 英寸 [±2.54 mm] 或 ±0.25 英寸 [±6.35 mm]，具有标准或带螺纹的安装配置，可采用悬空引线或聚氨酯护套引线端接（取决于不同型号）。所有型号都具有铁磁性不锈钢外壳，可提供电磁和静电屏蔽。

特点

  • 微型尺寸
  • 低质量铁芯
  • 3/16 或 1/4 英寸外壳直径
  • 行程范围为 ±0.1 和 ±0.25 英寸
  • 工作频率高达 20kHz
  • 标准或者螺纹穿板式安装
  • 不锈钢外壳
  • 磁性屏蔽
规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 产品形状  圆柱形

结构特性

  • 电气连接  引线

电气特征

  • 电源电压范围 (V) 1

信号特征

  • 励磁频率 (kHz) 2.5 – 20

主体特性

  • 外壳材料  不锈钢

  • 核心配置  分离式铁芯

尺寸

  • 产品直径 (mm) 1.57, 4.78, 6.27

  • 产品直径 (in) .06, .188, .246

使用环境

  • 工组温度范围 (°C) -55 – 150, -40 – 60

  • 工组温度范围 (°F) -67 – 302, -40 – 140

行业标准

  • IP 等级  IP61

其他

  • 线性误差（全量程） (%) ±.2, ±.25, ±.5

参考编号

  • TE 内部编号 CAT-LVDT0026
