弹簧加压式气动 LVDT

弹簧加压式气动 LVDT-CAT-LVDT0019
  • AST

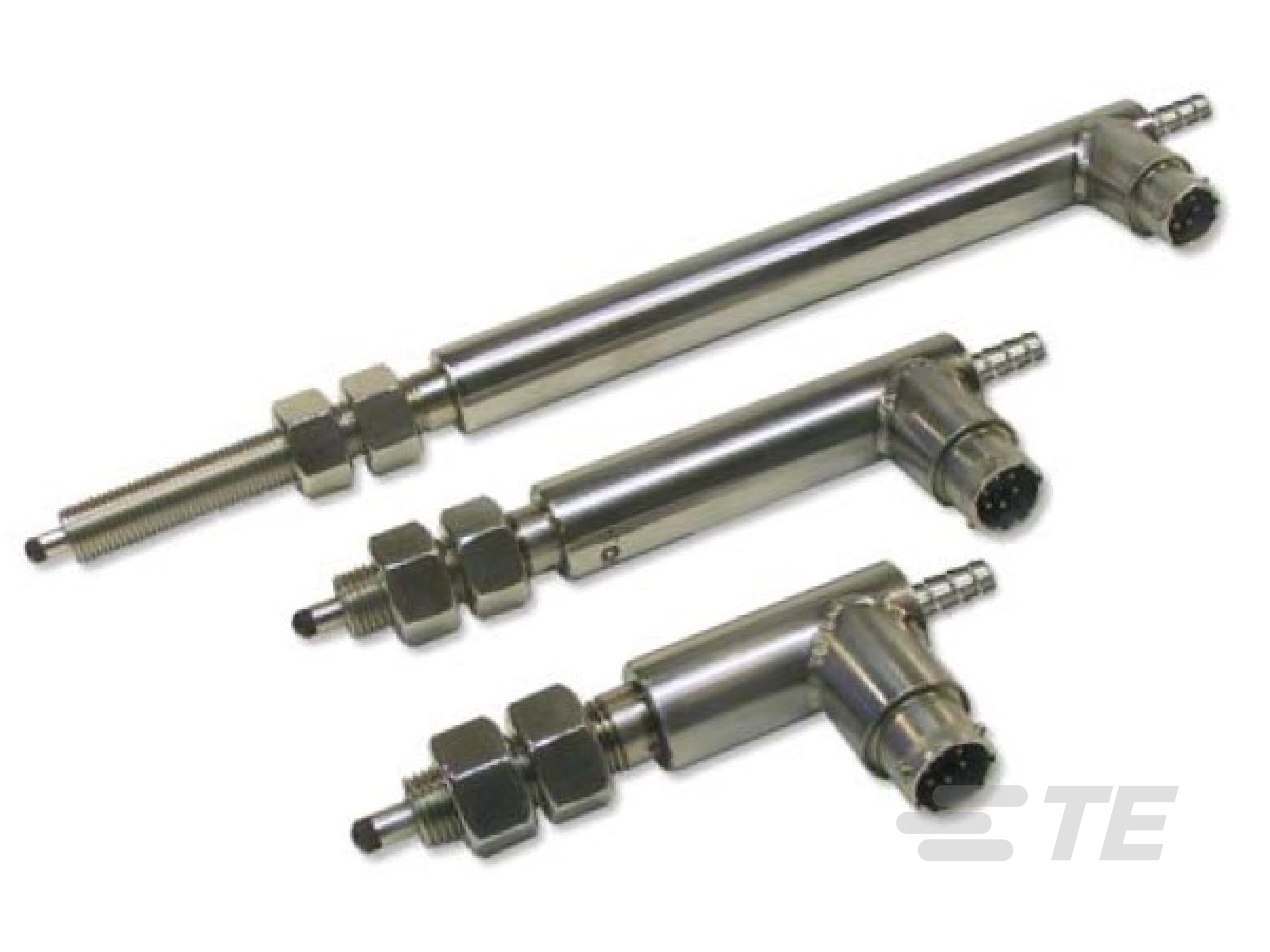

Macro Sensors GHSAR 750-A 系列的 3/4 英寸直径气动式/弹簧回弹式交流 LVDT 设计用于各种周期性位移测量和自动化尺寸测量应用，在这些应用中必须或者希望能够在读数之间将探头移出。
更多 更少

产品特性

  • 线性误差（全量程） (%): ±.25

  • 外壳材料 : 不锈钢

  • 电源电压范围 (V): 3

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

  • IP 等级 : IP68

概述

GHSA-R 750-A 是一款坚固、气密封的传感器，采用全不锈钢制成，适用于一般工业用途。 线圈绕组采用密封设计，能够有效抵抗不利环境因素，符合 IEC IP-68 标准。电气端接通过径向安装密封连接器实现，可大幅缩短安装长度。配套的连接器插头随传感器一并提供。传感器包含一个气动式/弹簧回弹轴，该轴位于精密套管轴承上，并连接至 LVDT 铁芯。气动式轴拉伸时采用引入经过调节的低压 (10-30 psi)、清洁的干燥气流，通过 ¼ 英寸内径软管连接至倒钩引压管。通过释放压力，内部弹簧使探针回到收回位置。精密套管轴承的使用使测量重复性为低至满量程输出的 ±0.01%。

特点

  • 低压力气动式/弹簧回弹式
  • 量程：±0.050 英寸到 ±2.00 英寸
  • 非线性小于 ±0.25% FRO
  • 重复性为 ±0.01% FRO
  • 包含有插接插头的径向连接器
  • 线圈环境密封，符合 IEC IP-68 标准
规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

结构特性

  • 电气连接  6 针连接器

电气特征

  • 电源电压范围 (V) 3

信号特征

  • 励磁频率 (kHz) 2.5

主体特性

  • 外壳材料  不锈钢

  • 核心配置  受载弹簧芯

尺寸

  • 产品直径  19.05 mm [ .75 in ]

使用环境

  • 工组温度范围  -55 – 105 °C [ -67 – 221 °F ]

行业标准

  • IP 等级  IP68

其他

  • 线性误差（全量程） (%) ±.25

参考编号

  • TE 内部编号 CAT-LVDT0019
