弹簧加压式交流 LVDT 位置传感器

弹簧加压式交流 LVDT 位置传感器-CAT-LVDT0018
  • AST

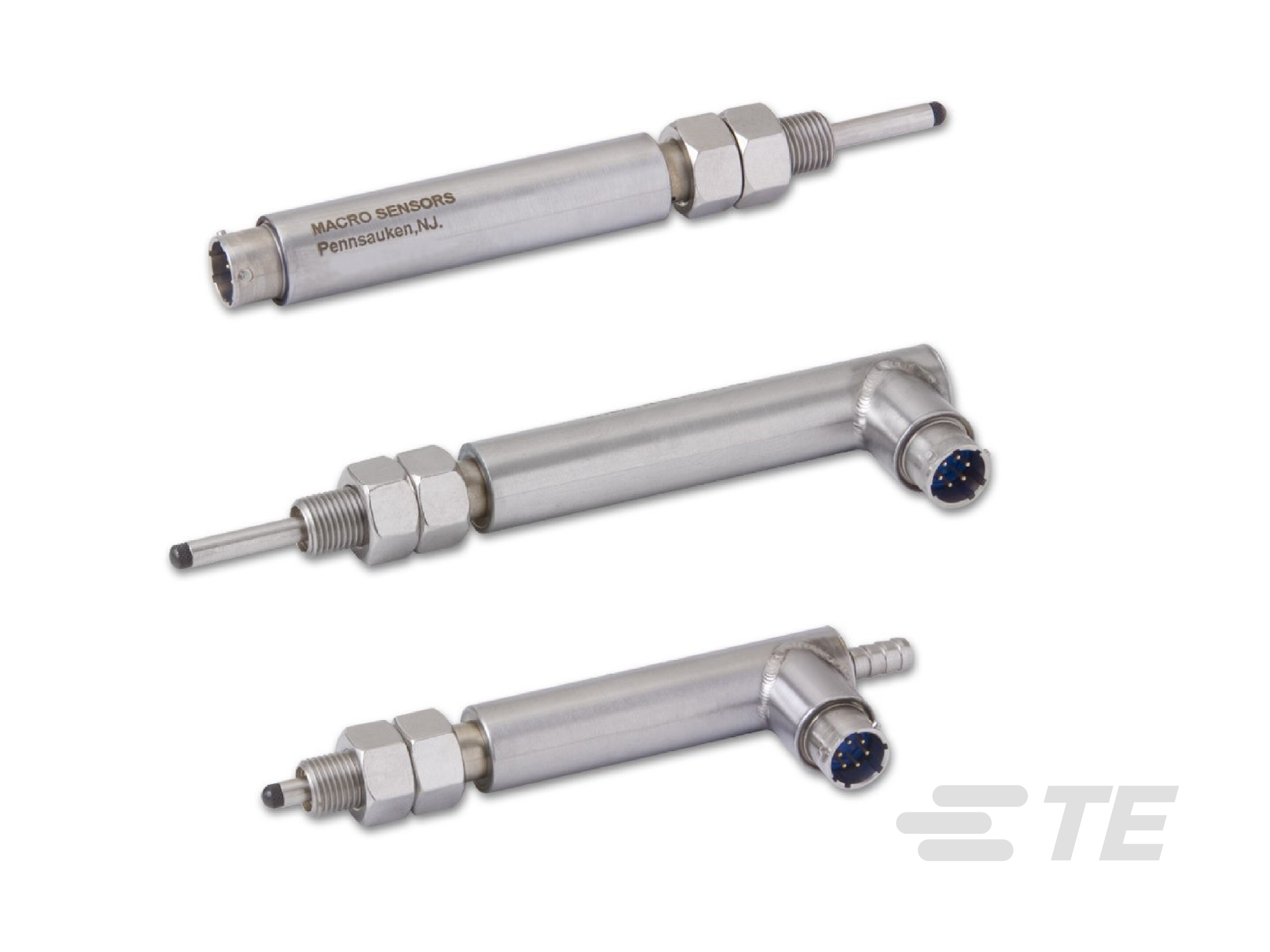

3/4 英寸直径回弹式交流 LVDT 的 Macro Sensors GHSA 750 和 GHSAR 750 系列设计用于多种位移测量和尺寸测量应用。
更多 更少

产品特性

  • Linearity Error (Full Range) (%): ±.25

  • 外壳材料 : 不锈钢

  • 产品直径 : 19.05 mm [ .75 in ]

  • Supply Voltage Range (V): 3

  • 工作温度范围 : -55 – 105 °C [ -67 – 221 °F ]

概述

这些坚固的全密封传感器完全采用不锈钢制成，适用于一般工业用途。 线圈绕组采用密封设计，能够有效抵抗不利环境因素，符合 IEC IP-68 标准。GHSA 750 电气端接通过密封轴连接器实现。GHSAR 750 电气端接通过径向安装密封连接器实现，而这会使已安装长度大幅缩短。配套的连接器插头随传感器一并提供。传感器包含一个弹簧回弹轴，该轴位于精密套管轴承上，并连接至 LVDT 芯线。精密套管轴承的使用导致测量重复性为低至总量程的 0.01%。LVDT 的输出可连接至任何标准 LVDT 信号调节器，然后传递至测量柱显示屏、数字读出器或基于计算机的数据采集系统。一个施加 6 到 20 盎司（具体取决于总范围）标称力的弹簧将探针轴拉伸到极限。提供的接触探头采用 AGD 标准 No 9，由镀铬硬质工具钢制成。它可完全与其它 AGD 标准的接触探头互换。

特性

  • 行程为 ±0.050 英寸到 ±2.00 英寸
  • 重复性为 0.01% FRO
  • 非线性小于 ±0.25% FRO
  • 线圈环境密封，符合 IEC IP-68 标准

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

结构特性

  • 电气连接  6 针连接器

电气特征

  • Supply Voltage Range (V) 3

信号特征

  • 励磁频率 (kHz) 2.5

主体特性

  • 外壳材料  不锈钢

  • 弹簧回弹式  弹簧回弹式

尺寸

  • 产品直径  19.05 mm [ .75 in ]

使用环境

  • 工作温度范围  -55 – 105 °C [ -67 – 221 °F ]

行业标准

  • IP 等级  IP68

其他

  • Linearity Error (Full Range) (%) ±.25

参考编号

  • TE 内部编号 CAT-LVDT0018

相关资料

数据表/目录页
