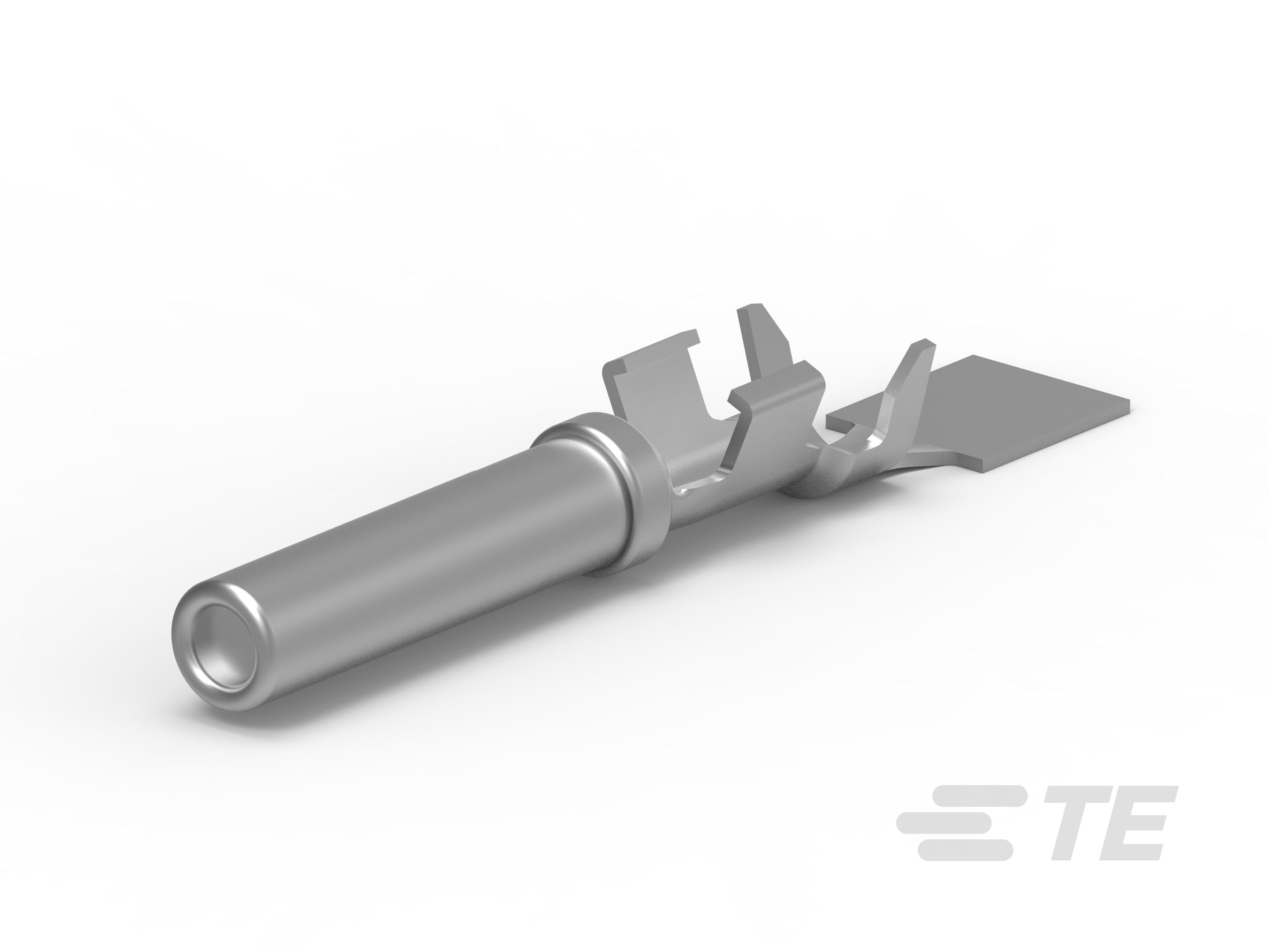

DEUTSCH 16 号压接端子

产品特性

端子类型 : 插针, 插座
接合插针直径 (mm): 1.5
接合插针直径 (in): .06, .062
端子传导 : 0 – 24 A（低功率）
线径 (AWG): 18 – 14, 20 – 16, 16 – 12
线径 (mm²): .823 – 2.08, 1. – 2.5, .517 – 1.3, .75 – 2, .5 – 1

产品	TE 产品编号	文档	端子类型	接合插针直径	线径	线径	可密封	端子密封类型	线径查找	线径查找	接触面电镀	工作温度（最大值）	工作温度范围
PIN, SF, SIZE 16, 14-18, NI/SN	1060-16-0722	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插针	1.5 mm	18 – 14 AWG	.75 – 2 mm²	否	系列密封或非密封	2 mm², 1 mm², 1.5 mm², .75 mm²	14 AWG, 16 AWG, 18 AWG	镍 (Ni)	125 °C	-55 – 125 °C
PIN, SF, SIZE 16, 14-18, NI/SN	1060-14-0122	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插针	1.5 mm	18 – 14 AWG	.75 – 2 mm²	否	-	1 mm², 2 mm², 1.5 mm², .75 mm²	14 AWG, 16 AWG, 18 AWG	镍 (Ni)	125 °C	-55 – 125 °C
SOC, SF, SIZE 16, 14-18, PD/NI/AU	1062-14-1088	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插座	1.5 mm	18 – 14 AWG	.75 – 2 mm²	否	-	1 mm², 2 mm², 1.5 mm², .75 mm²	14 AWG, 16 AWG, 18 AWG	镍 (Ni)	150 °C	-55 – 150 °C
SOC, SF, SIZE 16, 14-18, PD/NI/AU	1062-16-0988	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插座	1.5 mm	18 – 14 AWG	.75 – 2 mm²	否	系列密封或非密封	2 mm², 1 mm², 1.5 mm², .75 mm²	14 AWG, 16 AWG, 18 AWG	镍 (Ni)	125 °C	-55 – 150 °C
SOC, SF, SIZE 16, 16-20, SN/SN	1062-16-0677	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插座	1.5 mm	20 – 16 AWG	.5 – 1 mm²	否	系列密封或非密封	1 mm², .5 mm², .75 mm²	20 AWG, 16 AWG, 18 AWG	镍 (Ni)	125 °C	-55 – 125 °C
Pin, SF,Size 16, 14-18, NI, Lite	2500060-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插针	1.5 mm	18 – 14 AWG	.823 – 2.08 mm²	是	-	-	-	-	125 °C	-55 – 125 °C
Soc,SF,Size 16, 16-20, NI, Lite	2500062-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插座	1.5 mm	20 – 16 AWG	.517 – 1.3 mm²	是	-	-	-	-	125 °C	-55 – 125 °C
PIN, SF, SIZE 16, 16-20, NI/SN	1060-16-0622	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插针	1.5 mm	20 – 16 AWG	.5 – 1 mm²	否	系列密封或非密封	1 mm², .5 mm², .75 mm²	20 AWG, 16 AWG, 18 AWG	镍 (Ni)	125 °C	-55 – 125 °C
PIN, SF, SIZE 16, 14-18, AU/SN	1060-16-0144	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插针	1.5 mm	18 – 14 AWG	.75 – 2 mm²	否	系列密封或非密封	1 mm², 2 mm², 1.5 mm², .75 mm²	14 AWG, 16 AWG, 18 AWG	镍 (Ni)	125 °C	-55 – 150 °C
PIN, SF, SIZE 16, 12-16, NI/SN	1060-16-1222	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插针	1.5 mm	16 – 12 AWG	1. – 2.5 mm²	否	系列密封或非密封	2.5 mm², 1 mm², 1.5 mm²	12 AWG, 14 AWG, 16 AWG	镍 (Ni)	125 °C	-55 – 125 °C
SOC, SF, SIZE 16, 14-18, NI/SN	1062-16-0122	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插座	1.5 mm	18 – 14 AWG	.75 – 2 mm²	否	系列密封或非密封	1 mm², 2 mm², 1.5 mm², .75 mm²	14 AWG, 16 AWG, 18 AWG	镍 (Ni)	125 °C	-55 – 125 °C
Pin, SF,Size 16, 16-20, NI, Lite	2500060-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插针	1.5 mm	20 – 16 AWG	.517 – 1.3 mm²	是	-	-	-	-	125 °C	-55 – 125 °C
SOC, SF, SIZE 16, 14-18, SN/SN	1062-16-0177	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插座	1.5 mm	18 – 14 AWG	.75 – 2 mm²	否	系列密封或非密封	1 mm², 2 mm², 1.5 mm², .75 mm²	14 AWG, 16 AWG, 18 AWG	镍 (Ni)	125 °C	-55 – 125 °C
PIN, SF, SIZE 16, 16-20, SN/SN	1060-16-0677	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插针	1.5 mm	20 – 16 AWG	.5 – 1 mm²	否	系列密封或非密封	1 mm², .5 mm², .75 mm²	20 AWG, 16 AWG, 18 AWG	镍 (Ni)	125 °C	-55 – 125 °C
PIN, SF, SIZE 16, 14-18, PD/NI/AU	1060-16-0988	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插针	1.5 mm	18 – 14 AWG	.75 – 2 mm²	否	系列密封或非密封	1 mm², 2 mm², 1.5 mm², .75 mm²	14 AWG, 16 AWG, 18 AWG	镍 (Ni)	125 °C	-55 – 150 °C
SOC, SF, SIZE 16, 12-16, AU/SN	1062-16-1244	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插座	1.5 mm	16 – 12 AWG	1. – 2.5 mm²	否	系列密封或非密封	2.5 mm², 1 mm², 1.5 mm²	12 AWG, 14 AWG, 16 AWG	镍 (Ni)	125 °C	-55 – 150 °C
SOC, SF, SIZE 16, 12-16, NI/SN	1062-16-1222	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插座	1.5 mm	16 – 12 AWG	1. – 2.5 mm²	否	系列密封或非密封	2.5 mm², 1 mm², 1.5 mm²	12 AWG, 14 AWG, 16 AWG	镍 (Ni)	125 °C	-55 – 125 °C
PIN, SF, SIZE 16, 12-16, AU/SN	1060-16-1244	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插针	1.5 mm	16 – 12 AWG	1. – 2.5 mm²	否	系列密封或非密封	2.5 mm², 1 mm², 1.5 mm²	12 AWG, 14 AWG, 16 AWG	镍 (Ni)	125 °C	-55 – 150 °C
SOC, SF, SIZE 16, 16-20, AU/SN	1062-16-0644	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插座	1.5 mm	20 – 16 AWG	.5 – 1 mm²	否	系列密封或非密封	1 mm², .5 mm², .75 mm²	20 AWG, 16 AWG, 18 AWG	镍 (Ni)	125 °C	-55 – 150 °C
PIN, SF, SIZE 16, 14-18, PD/NI/AU	1060-14-1088	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插针	1.5 mm	18 – 14 AWG	.75 – 2 mm²	否	-	2 mm², 1 mm², 1.5 mm², .75 mm²	14 AWG, 16 AWG, 18 AWG	镍 (Ni)	150 °C	-55 – 150 °C
PIN, SF, SIZE 16, 16-20, PD/NI/AU	1060-16-0688	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插针	1.5 mm	20 – 16 AWG	.5 – 1 mm²	否	系列密封或非密封	1 mm², .5 mm², .75 mm²	20 AWG, 16 AWG, 18 AWG	镍 (Ni)	125 °C	-55 – 150 °C
SOC, SF, SIZE 16, 16-20, NI/SN	1062-16-0622	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插座	1.5 mm	20 – 16 AWG	.5 – 1 mm²	否	系列密封或非密封	1 mm², .5 mm², .75 mm²	20 AWG, 16 AWG, 18 AWG	镍 (Ni)	125 °C	-55 – 125 °C
SOC, SF, SIZE 16, 14-18, NI/SN	1062-16-0722	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插座	1.5 mm	18 – 14 AWG	.75 – 2 mm²	否	系列密封或非密封	2 mm², 1 mm², 1.5 mm², .75 mm²	14 AWG, 16 AWG, 18 AWG	镍 (Ni)	125 °C	-55 – 125 °C
SOC, SF, SIZE 16, 14-18, NI/SN	1062-14-0122	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插座	1.5 mm	18 – 14 AWG	.75 – 2 mm²	否	-	2 mm², 1 mm², 1.5 mm², .75 mm²	14 AWG, 16 AWG, 18 AWG	镍 (Ni)	125 °C	-55 – 125 °C
SOC, SF, SIZE 16, 12-16, SLVLES, NI/NI	1062-16-1422	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插座	1.5 mm	16 – 12 AWG	1. – 2.5 mm²	否	系列密封或非密封	2.5 mm², 1 mm², 1.5 mm²	12 AWG, 14 AWG, 16 AWG	镍 (Ni)	125 °C	-55 – 125 °C
PIN, SF, SIZE 16, 14-18, NI/SN	1060-16-0122	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插针	1.5 mm	18 – 14 AWG	.75 – 2 mm²	否	系列密封或非密封	1 mm², 2 mm², 1.5 mm², .75 mm²	14 AWG, 16 AWG, 18 AWG	镍 (Ni)	125 °C	-55 – 125 °C
PIN, SF, SIZE 16, 16-20, AU/SN	1060-16-0644	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插针	1.5 mm	20 – 16 AWG	.5 – 1 mm²	否	系列密封或非密封	1 mm², .5 mm², .75 mm²	20 AWG, 16 AWG, 18 AWG	镍 (Ni)	125 °C	-55 – 150 °C
Soc,SF,Size 16, 14-18, NI, Lite	2500062-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插座	1.5 mm	18 – 14 AWG	.823 – 2.08 mm²	是	-	-	-	-	125 °C	-55 – 125 °C
SOC, SF, SIZE 16, 14-18, AU/SN	1062-16-0144	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插座	1.5 mm	18 – 14 AWG	.75 – 2 mm²	否	系列密封或非密封	1 mm², 2 mm², 1.5 mm², .75 mm²	14 AWG, 16 AWG, 18 AWG	镍 (Ni)	125 °C	-55 – 150 °C
PIN, SF, SIZE 16, 14-18, AU/SN	1060-14-0144	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插针	1.5 mm	18 – 14 AWG	.75 – 2 mm²	否	-	1 mm², 2 mm², 1.5 mm², .75 mm²	14 AWG, 16 AWG, 18 AWG	镍 (Ni)	150 °C	-55 – 150 °C
SOC, SF, SIZE 16, 14-18, AU/SN	1062-14-0144	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插座	1.5 mm	18 – 14 AWG	.75 – 2 mm²	否	-	2 mm², 1 mm², 1.5 mm², .75 mm²	14 AWG, 16 AWG, 18 AWG	镍 (Ni)	150 °C	-55 – 150 °C
SOC, SF, SIZE 16, 16-20, PD/NI/AU	1062-16-0688	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插座	1.5 mm	20 – 16 AWG	.5 – 1 mm²	否	系列密封或非密封	1 mm², .5 mm², .75 mm²	20 AWG, 16 AWG, 18 AWG	镍 (Ni)	125 °C	-55 – 150 °C

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

包装特性

封装方法 Reel
封装数量 3200, 4000, 3000

接触件特性

导线端子端接区域电镀材料 锡, 金
典型额定电流 (A) 13
压接类型 F 型压接
端子大小 尺寸 16
端子制造 冲压成形
端子类型 插针, 插座
接合插针直径 (mm) 1.5
接合插针直径 (in) .06, .062
接触面电镀 镍 (Ni)

尺寸

兼容的绝缘直径范围 (mm) 1.9 – 3.3, 1.9 – 3.6, 1.4 – 2.5, 1.4 – 2.54, 2.4 – 3.8
兼容的绝缘直径范围 (in) .074 – .13, .095 – .15, .055 – .1, .075 – .14
线径 (AWG) 18 – 14, 20 – 16, 16 – 12
线径 (mm²) .823 – 2.08, 1. – 2.5, .517 – 1.3, .75 – 2, .5 – 1
线径查找 (mm²) 2.5, 2, .5, 1.5, 1, .75
线径查找 (AWG) 16, 18, 12, 14, 20

其他

客户首选端子是
端子传导 0 – 24 A（低功率）
欧盟 RoHS 符合性合规
欧盟 ELV 符合性合规

产品类型特性

插座种类 180°
可密封 否, 是
主要锁定特性 外壳集成

使用环境

绝缘选项 非绝缘
工作温度（最大值） (°C) 150, 125
工作温度（最大值） (°F) 302, 257
工组温度范围 (°C) -55 – 150, -55 – 125
工组温度范围 (°F) -67 – 302, -67 – 257

端接特性

线缆端接方法压接
产品端接到导线

操作/应用

与电线基础材料兼容铜

主体特性

端子密封类型 系列密封或非密封

参考编号

TE 内部编号 CAT-J67-DSCC16

DEUTSCH 16 号压接端子

产品特性

端子类型 : 插针, 插座

接合插针直径 (mm): 1.5

接合插针直径 (in): .06, .062

端子传导 : 0 – 24 A（低功率）

线径 (AWG): 18 – 14, 20 – 16, 16 – 12

线径 (mm²): .823 – 2.08, 1. – 2.5, .517 – 1.3, .75 – 2, .5 – 1

包装特性

封装方法 Reel

封装数量 3200, 4000, 3000

接触件特性

导线端子端接区域电镀材料 锡, 金

典型额定电流 (A) 13

压接类型 F 型压接

端子大小 尺寸 16

端子制造 冲压成形

端子类型 插针, 插座

接合插针直径 (mm) 1.5

接合插针直径 (in) .06, .062

接触面电镀 镍 (Ni)

尺寸

兼容的绝缘直径范围 (mm) 1.9 – 3.3, 1.9 – 3.6, 1.4 – 2.5, 1.4 – 2.54, 2.4 – 3.8

兼容的绝缘直径范围 (in) .074 – .13, .095 – .15, .055 – .1, .075 – .14

线径 (AWG) 18 – 14, 20 – 16, 16 – 12

线径 (mm²) .823 – 2.08, 1. – 2.5, .517 – 1.3, .75 – 2, .5 – 1

线径查找 (mm²) 2.5, 2, .5, 1.5, 1, .75

线径查找 (AWG) 16, 18, 12, 14, 20

其他

客户首选端子 是

端子传导 0 – 24 A（低功率）

欧盟 RoHS 符合性 合规

欧盟 ELV 符合性 合规

产品类型特性

插座种类 180°

可密封 否, 是

主要锁定特性 外壳集成

使用环境

绝缘选项 非绝缘

工作温度（最大值） (°C) 150, 125

工作温度（最大值） (°F) 302, 257

工组温度范围 (°C) -55 – 150, -55 – 125

工组温度范围 (°F) -67 – 302, -67 – 257

端接特性

线缆端接方法 压接

产品端接到 导线

操作/应用

与电线基础材料兼容 铜

主体特性

端子密封类型 系列密封或非密封

参考编号

TE 内部编号 CAT-J67-DSCC16
