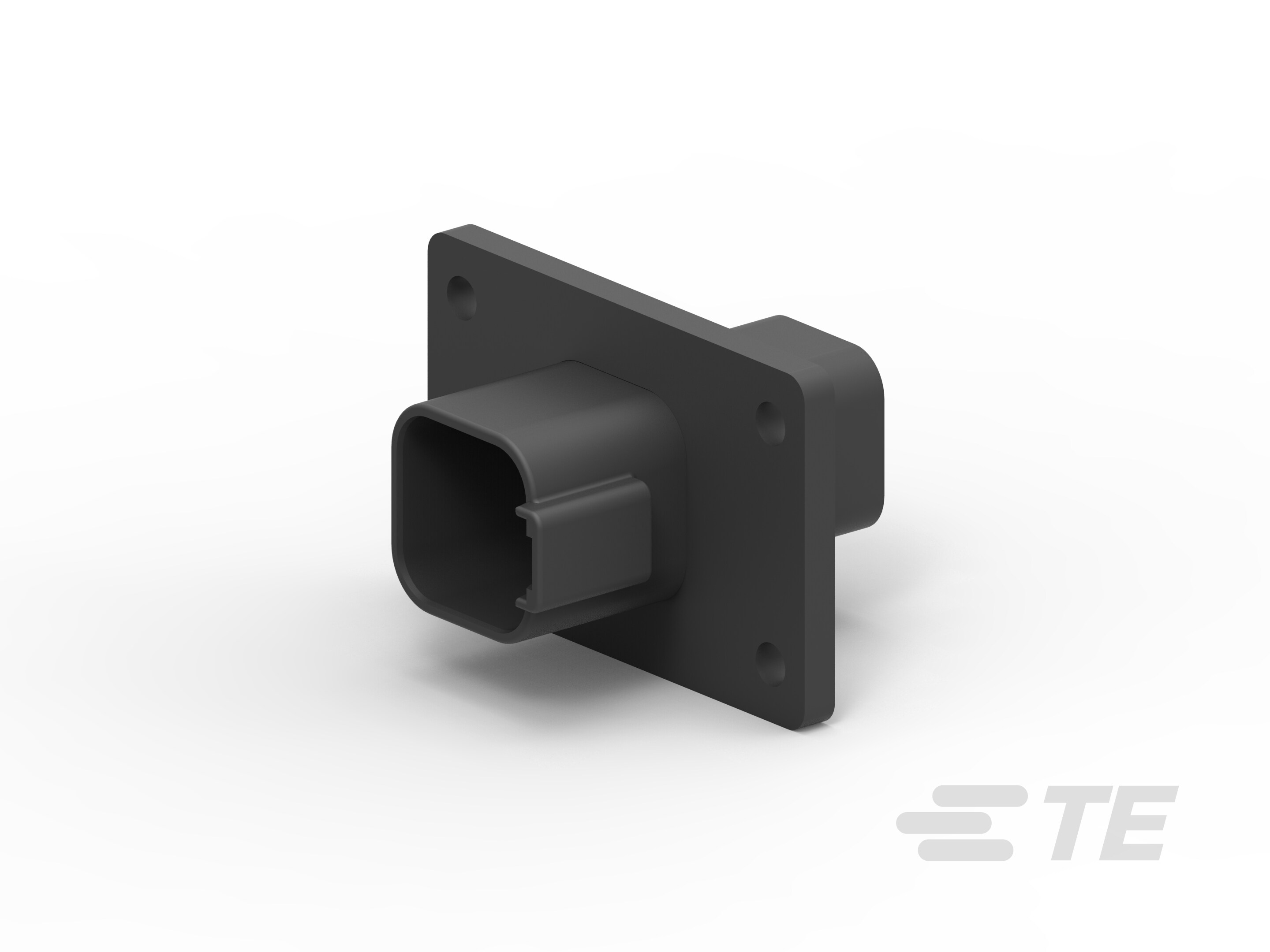

DEUTSCH DT 法兰插座连接器

产品特性

连接器和壳体类型 : 公端子护套 | 母端 | 母端子护套
位数 : 2 | 3 | 4 | 6 | 8 | 12 | 48
可密封 : 否 | 是
工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]
行数 : 1 | 2 | 3 | 8

产品	TE 产品编号	文档	连接器和壳体类型	位数	可密封	行数	连接器系统	中心线（间距）	接合插针直径	主要产品颜色	电路应用	标称电压架构	连接器和键控代码	欧盟 RoHS 符合性	欧盟 ELV 符合性
REC, 3P, GRY, N, XCAP, FLANGE	DT04-3P-LE08	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	3	是	2	线到线	8.7 mm	1.59 mm	灰色	电源	12 V, 24 V, 48 V	-	-	-
REC, 3P, GRY, E, FLANGE	DT04-3P-CL03	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	3	是	2	线到面板	8.7 mm	1.6 mm	灰色	电源	12 V, 24 V, 48 V	-	-	-
REC, 3P, BLK, N, XCAP, FLANGE	DT04-3P-LE12	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	3	是	2	线到线	8.7 mm	1.59 mm	黑色	电源	12 V, 24 V, 48 V	-	-	-
REC, 12P, BRN, N, ENH KEY, FLANGE, D	DT04-12PD-BL04	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	12	是	2	线到线	4.44 mm	1.59 mm	褐色	电源	12 V, 24 V, 48 V	D	-	-
REC, 12P, GRY, N, CAP, FLANGE, A	DT04-12PA-LE05	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	12	是	2	线到线	4.44 mm	1.59 mm	灰色	电源	12 V, 24 V, 48 V	A	-	-
REC, 12P, GRN, E, ENH KEY, CAP, FLANGE,C	DT04-12PC-BL12	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	12	是	2	线到线	4.44 mm	1.59 mm	绿色	电源	12 V, 24 V, 48 V	C	-	-
REC, 12P, BLK, N, FLANGE, A	DT04-12PA-LE14	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	12	是	2	线到线	4.44 mm	1.59 mm	黑色	电源	12 V, 24 V, 48 V	A	-	-
REC, 12P, GRY, N, CAP, FLANGE, A	DT04-12PA-LE07	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	12	是	2	线到线	4.44 mm	1.59 mm	灰色	电源	12 V, 24 V, 48 V	A	-	-
REC, 12P, BLK, E, ENH KEY, FLANGE, B	DT04-12PB-BL13	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	12	是	2	线到线	4.44 mm	1.59 mm	黑色	电源	12 V, 24 V, 48 V	B	-	-
REC, 12P, BRN, E, ENH KEY, FLANGE, D	DT04-12PD-BL13	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	12	是	2	线到线	4.44 mm	1.59 mm	褐色	电源	12 V, 24 V, 48 V	D	-	-
REC, 3P, BLK, E, FLANGE	DT04-3P-CL06	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	3	是	2	线到线	8.7 mm	1.59 mm	黑色	电源	12 V, 24 V, 48 V	-	-	-
REC, 6P, GRY, N, FLANGE	DT04-6P-L012	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	6	是	3	线到面板	9.1 mm	1.6 mm	灰色	电源	12 V, 24 V, 48 V	-	-	-
REC, 8P, BLK, E, FLANGE, A	DT04-08PA-CL06	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	8	是	2	线到面板	8.7 mm	1.6 mm	黑色	电源	12 V, 24 V, 48 V	A	-	-
REC, 12P, GRY, N, CAP, FLANGE, A	DT04-12PA-LE01	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	12	是	2	线到线	4.44 mm	1.59 mm	灰色	电源	12 V, 24 V, 48 V	A	-	-
REC, 12P, GRN, E, FLANGE, C	DT04-12PC-CL03	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	12	是	2	线到面板	4.5 mm	1.6 mm	绿色	电源	12 V, 24 V, 48 V	C	-	-
REC, 12P, GRN, N, FLANGE, C	DT04-12PC-L012	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	12	是	2	线到线	4.44 mm	1.59 mm	绿色	电源	12 V, 24 V, 48 V	C	-	-
REC, 12P, GRY, E, CAP, FLANGE, A	DT04-12PA-CL11	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	12	是	2	线到线	4.44 mm	1.59 mm	灰色	电源	12 V, 24 V, 48 V	A	-	-
REC, 12P, GRY, N, FLANGE, A	DT04-12PA-L012	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	12	是	2	线到线	4.44 mm	1.59 mm	灰色	电源	12 V, 24 V, 48 V	A	-	-
REC, 12P, GRY, E, CAP, FLANGE, A	DT04-12PA-LE06	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	12	是	2	线到线	4.44 mm	1.59 mm	灰色	电源	12 V, 24 V, 48 V	A	-	-
REC, 12P, BLK, N, ENH KEY, FLANGE, A	DT04-12PA-BL08	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	12	是	2	线到线	4.44 mm	1.59 mm	黑色	电源	12 V, 24 V, 48 V	A	-	-
REC, 48P, GRY, N, FLANGE, ABCD	DT04-48P-B016	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	48	是	8	线到线	9.12 mm	1.59 mm	灰色	电源	12 V, 24 V, 48 V	-	-	-
REC, 6P, BLK, E, FLANGE	DT04-6P-CL06	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	6	是	3	线到面板	9.1 mm	1.6 mm	黑色	电源	12 V, 24 V, 48 V	-	-	-
REC, 8P, GRY, E, XCAP, FLANGE, A	DT04-08PA-CL07	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	8	是	2	线到线	9.09 mm	1.57 mm	灰色	电源	12 V, 24 V, 48 V	A	-	-
REC, 3P, BLK, N, FLANGE	DT04-3P-LE14	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	3	是	2	线到面板	8.7 mm	1.6 mm	黑色	电源	12 V, 24 V, 48 V	-	-	-
REC, 6P, BLK, E, TIE WRAP CAP, FLANGE	DT04-6P-CL10	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	6	是	2	线到线	3.81 mm	1.59 mm	黑色	电源	12 V, 24 V, 48 V	-	-	-
REC, 12P, BLK, E, FLANGE, A	DT04-12PA-CL06	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	12	是	2	线到面板	4.5 mm	1.6 mm	黑色	电源	12 V, 24 V, 48 V	A	-	-
REC, 12P, GRN, N, CAP, FLANGE, C	DT04-12PC-LE01	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	12	是	2	线到线	4.44 mm	1.59 mm	绿色	电源	12 V, 24 V, 48 V	C	-	-
REC, 12P, GRY, N, CAP, FLANGE, A	DT04-12PA-LE03	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	12	是	2	线到线	4.44 mm	1.59 mm	灰色	电源	12 V, 24 V, 48 V	A	-	-
REC, 8P, GRY, N, FLANGE, A	DT04-08PA-L022	3D PDF	母端子护套	8	是	2	线到线	9.09 mm	1.57 mm	灰色	电源	12 V, 24 V, 48 V	A	-	-
REC, 12P, GRY, N, ENH KEY, FLANGE, A	DT04-12PA-BL04	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	12	是	2	线到线	4.44 mm	1.59 mm	灰色	电源	12 V, 24 V, 48 V	A	-	-
REC, 12P, GRY, E, ENH KEY, CAP, FLANGE,A	DT04-12PA-BL11	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	12	是	2	线到线	4.44 mm	1.59 mm	灰色	电源	12 V, 24 V, 48 V	A	-	-
REC, 12P, BLK, E, CAP, FLANGE, A	DT04-12PA-LE20	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	12	是	2	线到线	4.44 mm	1.59 mm	黑色	电源	12 V, 24 V, 48 V	A	-	-
REC, 12P, BLK, E, ENH KEY, CAP, FLANGE,B	DT04-12PB-FL02	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	12	是	2	线到线	4.44 mm	1.59 mm	黑色	电源	12 V, 24 V, 48 V	B	-	-
REC, 12P, BRN, N, FLANGE, D	DT04-12PD-L012	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	12	是	2	线到线	4.44 mm	1.59 mm	褐色	电源	12 V, 24 V, 48 V	D	-	-
REC, 4P, BLK, N, CAP, FLANGE	DT04-4P-LE11	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	4	是	2	线到线	4.47 mm	1.59 mm	黑色	电源	12 V, 24 V, 48 V	-	-	-
REC, 8P, GRY, N, FLANGE, A	DT04-08PA-L012	3D PDF	母端子护套	8	是	2	线到线	9.09 mm	1.57 mm	灰色	电源	12 V, 24 V, 48 V	A	-	-
PLG, 3P, BLK, E, FLANGE CAP	DT06-3S-CL08	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	3	是	2	线到线	8.66 mm	1.59 mm	黑色	电源	12 V, 24 V, 48 V	-	-	-
REC, 8P, GRY, E, FLANGE, A	DT04-08PA-CL03	3D PDF	母端子护套	8	是	2	线到线	9.09 mm	1.57 mm	灰色	电源	12 V, 24 V, 48 V	A	-	-
REC, 12P, BLK, E, ENH KEY, XCAP,FLANGE,A	DT04-12PA-BL10	3D PDF	公端子护套	12	是	2	线到线	4.44 mm	1.59 mm	黑色	电源	12 V, 24 V, 48 V	A	-	-
REC, 12P, BLK, E, FLANGE, A	DT04-12PA-CL15	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	12	是	2	线到线	4.44 mm	1.59 mm	黑色	电源	12 V, 24 V, 48 V	A	-	-
REC, 12P, GRY, E, ENH KEY, CAP, FLANGE,A	DT04-12PA-FL02	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	12	是	2	线到线	4.44 mm	1.59 mm	灰色	电源	12 V, 24 V, 48 V	A	-	-
REC, 12P, BLK, E, CAP, FLANGE, A	DT04-12PA-LE24	3D PDF	公端子护套	12	是	2	线到线	4.44 mm	1.59 mm	黑色	电源	12 V, 24 V, 48 V	A	-	-
REC, 6P, BLK, E, CAP, FLANGE	DT04-6P-CL09	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	6	是	2	线到线	3.81 mm	1.59 mm	黑色	电源	12 V, 24 V, 48 V	-	-	-
REC, 12P, GRY, E, FLANGE, A	DT04-12PA-LE21	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	12	是	2	线到线	4.44 mm	1.59 mm	灰色	电源	12 V, 24 V, 48 V	A	-	-
REC, 12P, BLK, N, CAP, FLANGE, B	DT04-12PB-LE01	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	12	是	2	线到线	4.44 mm	1.59 mm	黑色	电源	12 V, 24 V, 48 V	B	-	-
REC, 8P, GRY, N, XCAP, FLANGE, A	DT04-08PA-LE03	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	8	是	2	线到线	9.09 mm	1.57 mm	灰色	电源	12 V, 24 V, 48 V	A	-	-
REC, 4P, BLK, E, FLANGE	DT04-4P-CL06	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	4	是	2	线到面板	8.7 mm	1.6 mm	黑色	电源	12 V, 24 V, 48 V	-	-	-
REC, 12P, GRY, E, FLANGE, A	DT04-12PA-CL03	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	12	是	2	线到面板	4.5 mm	1.6 mm	灰色	电源	12 V, 24 V, 48 V	A	-	-
REC, 8P, BLK, N, FLANGE, B	DT04-08PB-L012	3D PDF	母端子护套	8	是	2	线到线	9.09 mm	1.57 mm	黑色	电源	12 V, 24 V, 52 V	B	-	-
REC, 12P, BLK, E, ENH KEY, FLANGE, A	DT04-12PA-BL06	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	12	是	2	线到线	4.44 mm	1.59 mm	黑色	电源	12 V, 24 V, 48 V	A	-	-

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

混合型连接器否
连接器形状 三角形 | 矩形
连接器和壳体类型 公端子护套 | 母端 | 母端子护套
可密封 否 | 是
主要锁定特性 外壳集成
连接器系统 线到线 | 线到面板
连接器和端子端接到 电线和电缆

结构特性

空白孔位 0
连接器密封件代码 E 密封件 | N 密封件
连接器修改增强的密封件保持力 | 密封法兰，密封圈（单独出售），端盖 | 密封法兰，热缩防护罩适配器 | 密封法兰，端盖 | 密封法兰，端盖，单件式设计 | 热缩防护罩适配器 | 焊接凸缘 | 焊接法兰，热缩防护罩适配器 | 焊接法兰，端盖
位数 2 | 3 | 4 | 6 | 8 | 12 | 48
行数 1 | 2 | 3 | 8

电气特征

工作电压 (VDC) 250
工作电压 (VAC) 250
标称电压架构 (V) 12 | 24 | 48 | 52

主体特性

出线角度 180°
主要产品颜色 灰色 | 绿色 | 褐色 | 黑色
连接器和键控代码 A | B | C | D

接触件特性

端子类型 插座 | 插针 | 母端
端子大小 尺寸 16
接合插针直径 (mm) 1.57 | 1.59 | 1.6
接合插针直径 (in) .062 | .063
端子额定电流（最大值） (A) 13

机械附件

接合对准 不带 | 带有
端子位置保证 否 | 是
接合对准类型 不可键控 | 极化 | 键控
应力消除 不带 | 按附件添加
连接器安装类型 面板安装

壳体特性

外壳材料 PA 66 GF15 | PA GF
中心线（间距） (mm) 3.81 | 4.44 | 4.47 | 4.5 | 5.46 | 8.66 | 8.7 | 9.09 | 9.1 | 9.12
中心线（间距） (in) .15 | .175 | .176 | .178 | .215 | .341 | .358 | .359

尺寸

兼容的绝缘直径范围 (mm) 1.3 – 3. | 1.35 – 3.05 | 1.4 – 3.8 | 2.2 – 3.7 | 2.23 – 3.68 | 2.24 – 3.68
兼容的绝缘直径范围 (in) .053 – .12 | .055 – .15 | .088 – .145
产品宽度 (mm) 30.99 | 31.7 | 35.5 | 40.51 | 43.1 | 50.8 | 54.99 | 55.12 | 57.3 | 64.52 | 76.2 | 88.34
产品宽度 (in) 1.22 | 1.25 | 1.39 | 1.595 | 1.67 | 2 | 2.165 | 2.17 | 2.256 | 2.54 | 3 | 3.478
行间距 (mm) 4.45 | 8.89 | 9.12
行间距 (in) .175 | .35 | .359
连接器高度 (mm) 31.7 | 31.75 | 33.02 | 35.51 | 35.56 | 38.1 | 38.99 | 44.07 | 45.7 | 45.9 | 50.62 | 54.74 | 60.25
连接器高度 (in) 1.24 | 1.25 | 1.3 | 1.398 | 1.4 | 1.5 | 1.535 | 1.735 | 1.79 | 1.8 | 1.993 | 2.155 | 2.372
产品长度 (mm) 29.92 | 40.5 | 43.13 | 43.38 | 45.67 | 45.92 | 47.19 | 47.45 | 47.57 | 50.62 | 51.89 | 52.37 | 55 | 55.4 | 60.91 | 62.89 | 64.9 | 135.89
产品长度 (in) 1.178 | 1.59 | 1.6 | 1.698 | 1.708 | 1.798 | 1.808 | 1.858 | 1.868 | 1.873 | 1.993 | 2.043 | 2.062 | 2.16 | 2.181 | 2.398 | 2.476 | 2.555 | 5.35

使用环境

工组温度范围 -55 – 125 °C [ -67 – 257 °F ]
工作温度（最大值） 125 °C [ 257 °F ]

操作/应用

电路应用电源

行业标准

UL 阻燃性等级 UL 94V-0 | 按照 UL-94 标准进行的 12mm 火焰测试
IP 等级 IP68 | IP6K9K
与机构/标准产品兼容 SAE J2030

包装特性

封装方法 Bag | Box | 包装
封装数量 1 | 60 | 80 | 96 | 100 | 170 | 175 | 200 | 300 | 400 | 450

其他

可维修是
能够保证连接器位置否

参考编号

TE 内部编号 CAT-J41-DDFRC
