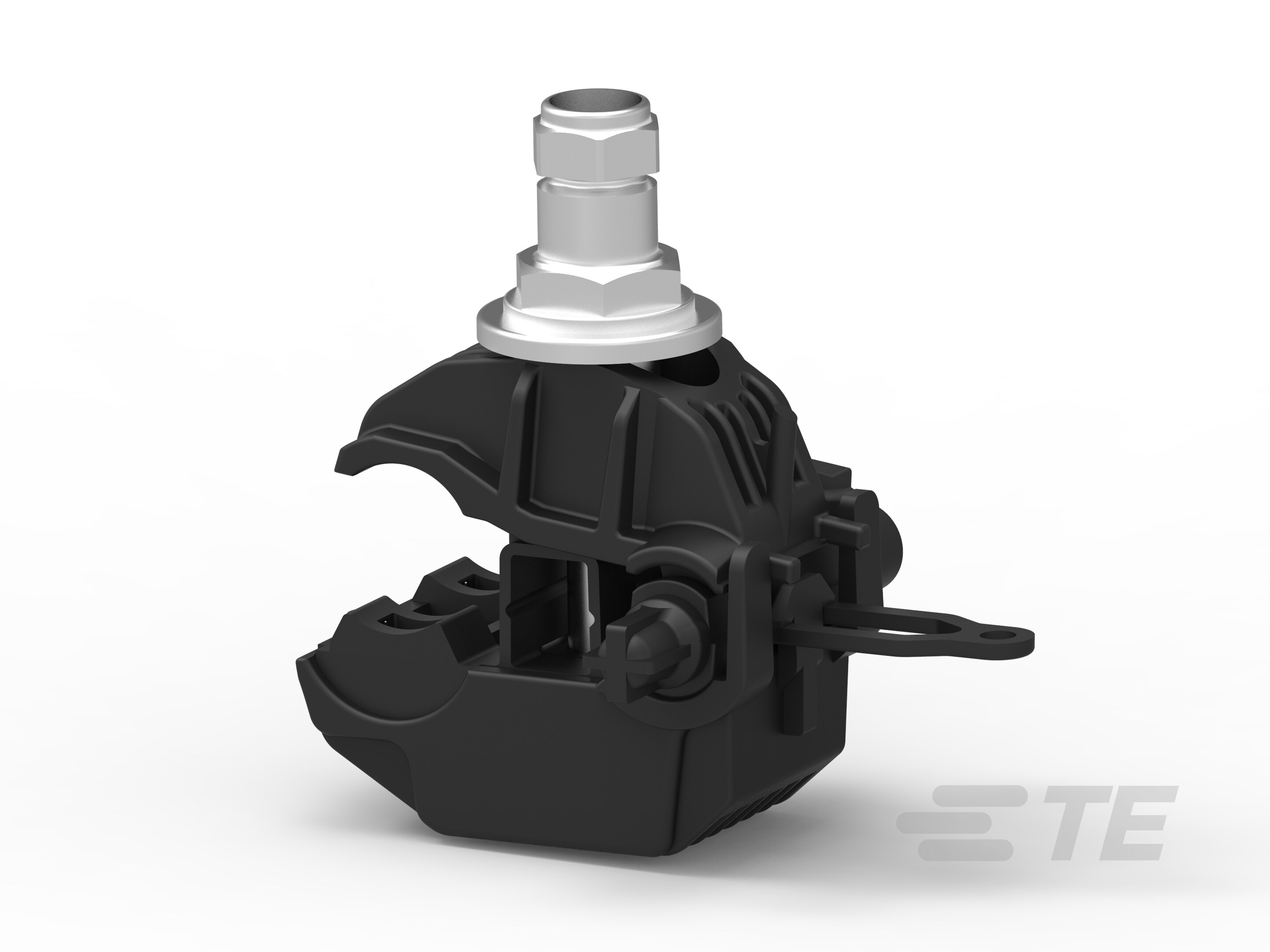

Insulation Piercing Connectors: Street Lighting

Insulation Piercing Connectors: Street Lighting-CAT-IPC-EP
TE Connectivity’s (TE) Insulated Piercing Connectors are specifically designed for connecting a street lighting conductor from a LV ABC to a lamp wire.
更多 更少

产品特性

  • 产品供货情况 : 中国, 亚洲, 全球, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲

  • 兼容导体线径范围 - 主线 (AWG): 14 – 00, 6 – 2, 8 – 4

  • 兼容导体截面范围 - 主线 (mm²): 16 – 120, 16 – 95, 2.5 – 35

  • 兼容导体截面范围 - 公端 (mm²): 1.5 – 6, 1.5 – 10

概述

绝缘穿孔连接器由 抗紫外线黑色热塑性纤维强化玻璃中的两个本体、镀锡铜中的两个连接刀片、配有 10 mm（标准版本或根据需要 13 mm）金属修剪头螺母的一个保护钢螺栓 M6 组成。

它还具有一个柔性固定 en 盖，允许插入小灯线和密封化合物，以提高防水完整性。

主要特性

  • 浸入水中 30 分钟后，耐 6 kV 一分钟
  • 所有元件均受保护
  • 金属修剪头设计，可实现可靠的安装
  • 柔性端盖是一根管，可引导小导线
  • 低扭矩便于线路工人安装，避免电缆损坏

了解更多

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 穿孔刀片基材  镀锡铜

  • 安装技术  穿孔

结构特性

  • 螺栓数量  1, 2

电气特征

  • 额定电流 (A) 63

主体特性

  • 灵活性  柔性

  • 产品重量 (g) 48, 50

机械附件

  • 剪床头断裂扭矩 (Nm) 7

  • 机械加强件  光纤增强型

尺寸

  • 剪床头尺寸（对边） (mm) 10, 13

  • 兼容的绝缘直径（最大值） (mm) 1.8, 2

  • 兼容的绝缘直径（最大值） (in) .071, .079

  • 兼容导体线径范围 - 主线 (AWG) 14 – 00, 6 – 2, 8 – 4

  • 兼容导体截面范围 - 主线 (mm²) 16 – 120, 16 – 95, 2.5 – 35

  • 兼容导体截面范围 - 公端 (mm²) 1.5 – 6, 1.5 – 10

使用环境

  • 安装温度范围  -20 – 55 °C [ -4 – 131 °F ]

行业标准

  • 与已批准的标准产品兼容  EN 50483-4, GB 2317, GB 9327, NFC 33 020

产品供货情况

  • 产品供货情况  中国, 亚洲, 全球, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲

参考编号

  • TE 内部编号 CAT-IPC-EP
