产品特性
-
电源电压 (V): 24
-
测量参数 : 电压, 电流, 频率
-
故障检测 : 定向瞬态接地, 定向静态接地, 通过脉冲定位检查接地故障
-
故障复位选项 : 1 小时后, 2 小时后, 3 小时后, 4 小时后, 5 小时后, 6 小时后, 7 小时后, 8 小时后, 外部无电势常开触点, 手动, 汽车
-
工组温度范围 : -40 – 70 °C [ -40 – 158 °F ]
将您的装置改造成智能电网，并通过经济高效的解决方案提高电网可靠性

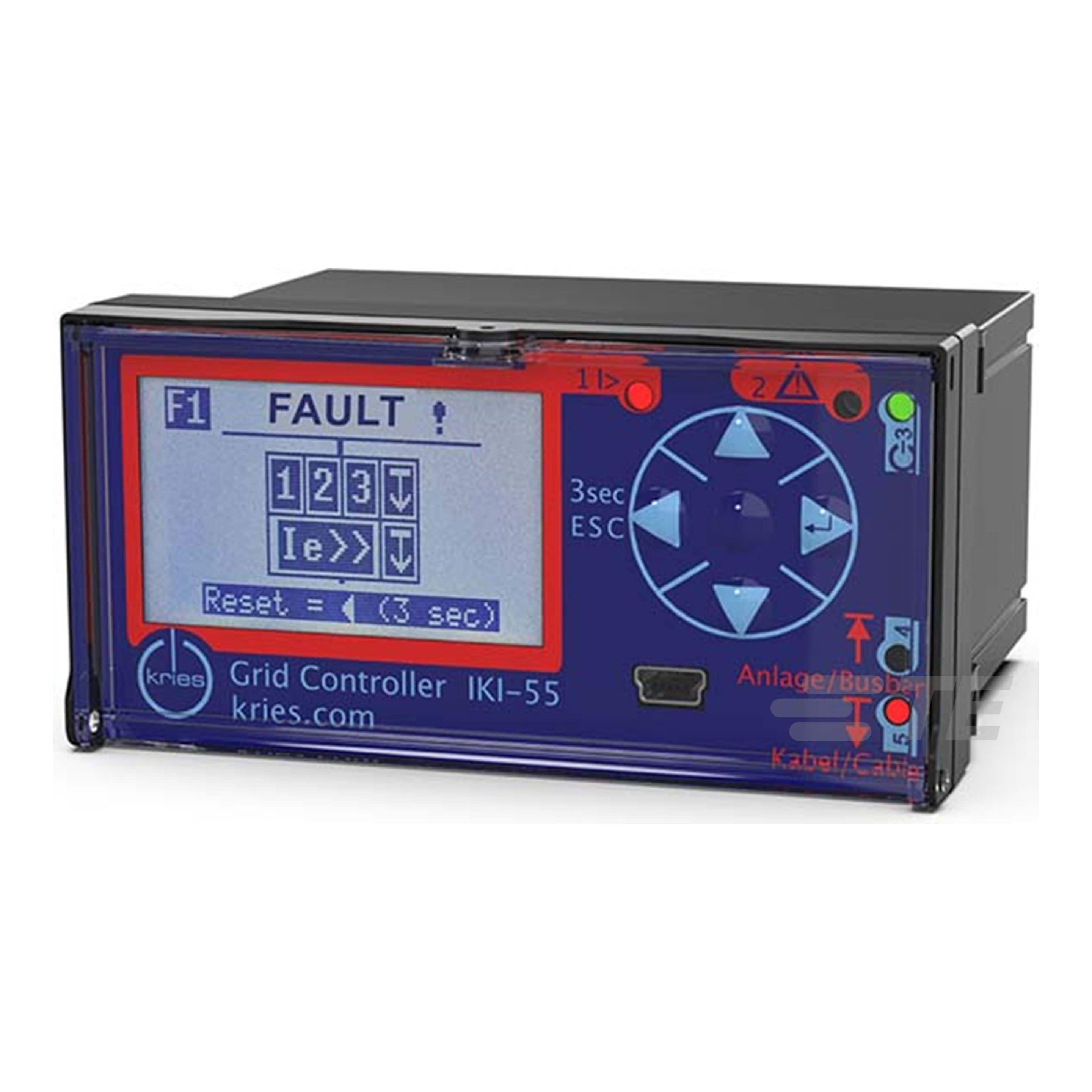

TE Connectivity (TE) 的 Kries IKI-55 变电站控制单元是 IKI-50 的高级升级版，专为 3 至 52 kV 的二次变电站应用而设计。 IKI-55 是一种智能解决方案，能够应对分散的能源供应带来的日益严峻的挑战，以及人们对配电网中电力供应和质量不断增长的需求。这款产品能够通过 SCADA 集成系统提供出色的现场或远程透明度，并与各种通信协议兼容，从而确保能够与各种系统无缝集成。
它可以作为 Modbus 主站运行，提供强大的控制和监控功能。除了监测电压、电流和功率等电网参数外，IKI-55 还支持电能质量 (PQ) 和干扰监测，从而能够提高整体电网的透明度和可靠性。
借助 IKI-55，网络所有者可以从控制中心与开关装置进行交互。它还支持在计划外停电或维护期间设置自动开关，从一个电力馈线切换到另一个馈线，从而降低运营成本并提高电网可靠性。
这款产品还通过详细的实时数据和强大的故障管理，保证持续、可靠的电力供应，从而提高能源分配网络的效率和可靠性。
主要特性
电力负载监控
- 支持故障检测，缩短停机时间 (SAIDI)
- 远程控制和网络自动化
- 免维护
- 使用 CAPDIS-S2_55 进行局部放电检测
- 多种通信协议（Modbus、MQTT、REST 和 IEC 104）
应用
常见问答解答
问：什么是变电站或馈线控制单元？
答：这是一种用于配电网络的设备，可监控、控制和保护馈线。它通过管理电流和响应故障情况来确保高效可靠的电力输送。但是，应该注意的是，IKI-50 和 IKI-55 不是保护继电器，因此，如果这是一项要求，那么我们还提供 IKI-30 或 IKI-35 作为保护配电变电站的适当解决方案。
问：应该将馈线控制单元安装在什么位置？
答：应将这种类型的装置安装在配电网的关键位置，通常安装在变电站或馈线上，以有效监测和控制电流。
问：IKI-50 能否检测故障方向？
答：如果提供电压信号，则 IKI-50 可以检测到故障方向。当在回路系统中搜索故障或在缺少变电站位置信息的情况下，这是一个非常有用的功能。
问：IKI-50 和 IKI-55 支持哪些类型的通信协议？
答：IKI-50 支持 Modbus-RTU 协议，而 IKI-55 能够支持 Modbus-RTU、MQTT、REST 和 IEC 60870-5-104 - 支持与各种系统无缝集成。
问：IKI-50 和 IKI-55 能否执行负载管理？
答：可以，这两款产品都可以管理和平衡整个网络中的负载，从而防止过载并确保高效配电。
问：IKI-50 和 IKI-55 能否与 SCADA 系统集成？
答：这些设备设计为可与 SCADA 系统集成，从而为中央操作员提供实时数据和控制功能。
请查看产品文档或联系我们以了解最新的机构审批信息。
结构特性
-
控制单元功能 无功功率, 有功功率, 视在功率
-
数字输入数 6
-
记录的事件数 20
-
切换功能类型 1.5 极开关
-
配置方法 Kries 配置软件
-
数字输出数 6
-
馈线数量 1
-
用于 1.5 极开关的数字输出数 2
电气特征
-
电流输入类型 电流传感器
-
电流输入测量范围 (A) .1 – 2000
-
电流输入测量精度 (%) 3
-
电源电压 (V) 24
信号特征
-
频率选择 (Hz) 50 – 60
使用环境
-
工组温度范围 -40 – 70 °C [ -40 – 158 °F ]
-
存储温度范围 -40 – 80 °C [ -40 – 176 °F ]
操作/应用
-
测量参数 电压, 电流, 频率
行业标准
-
IP 等级 IP54
其他
-
网络中点接地 中性点绝缘, 电感端接中性线
-
故障记录仪 是
-
通信接口 Mini-USB, Modbus RTU（从站）
-
故障检测 定向瞬态接地, 定向静态接地, 通过脉冲定位检查接地故障
-
故障复位选项 1 小时后, 2 小时后, 3 小时后, 4 小时后, 5 小时后, 6 小时后, 7 小时后, 8 小时后, 外部无电势常开触点, 手动, 汽车
参考编号
-
TE 内部编号 CAT-IKI-55
