概述

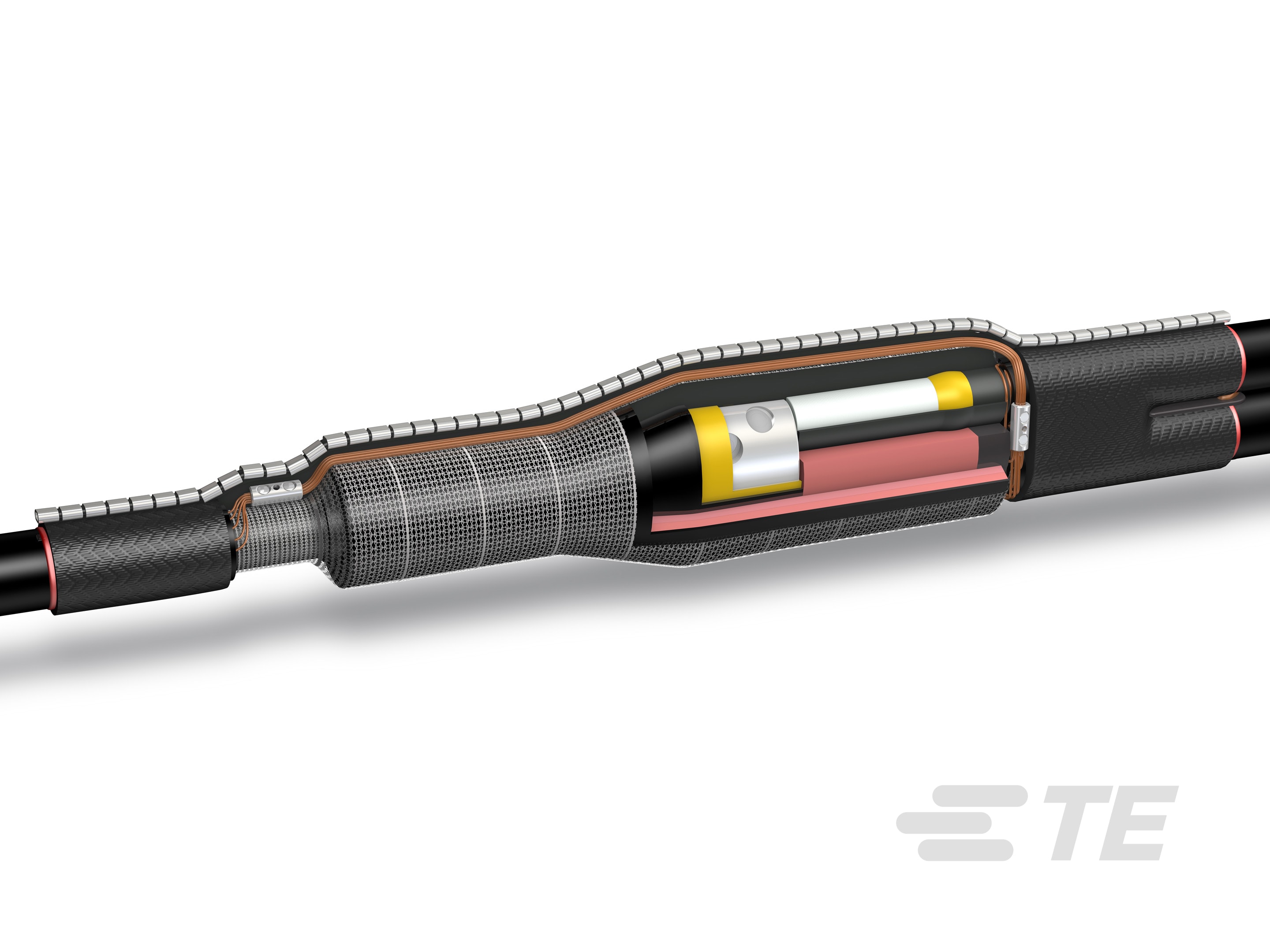

TE Connectivity (TE) 的瑞侃 HVSY-1520S 系列分接头可用于铜带、线屏蔽、铅护套和无屏蔽电缆。 HVSY-1580D 系列可用作 wye 接头,所含主电缆和/或分接电缆可能是纸绝缘、铅包 (PILC) 电缆或漆布绝缘、铅包 (VCLC) 电缆。

TE 的 HVSY 系列旨在提供密封功能,即通过一个分支夹和重载 MBSM 拉链套管来防止水分进入



主要特性

  • 内部防潮层提供额外一层密封性,以防止水分进入
  • 接头可适应多种主电缆和分接电缆尺寸
  • 符合 IEEE 404 标准
  • 紧凑的形状可降低整理电缆的难度

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 接头和拼接件技术  热收缩

  • 接头和拼接件产品类型  中压直通接头

  • 绝缘  PILC, 聚合物

  • 电缆屏蔽种类  胶带

  • 包含机械式接管 

结构特性

  • 芯数  1

电气特征

  • 接头和拼接件电压等级 (kV) ≤ 15

尺寸

  • 截面范围 (AWG/kcmil) 2 – 4/0, 250 – 750

  • 接头和拼接件绝缘层直径 (mm) 16.51 – 26.67, 16.51 – 36.83, 24.13 – 36.83

  • 接头和拼接件绝缘层直径 (in) .65 – 1.05, .65 – 1.45, .95 – 1.45

  • 接头和拼接件导体直径 (mm) 7.36 – 13.46, 13.46 – 23.36, 13.46 – 25.4, 23.36 – 25.4

  • 接头和拼接件导体直径 (in) .29 – .53, .53 – .92, .53 – 1, .92 – 1

  • 绝缘直径(主线,仅限 Y) (in) .65 – 1.05, .85 – 1.25, .95 – 1.45

  • 绝缘直径(公端,仅限 Y) (in) .65 – 1.05, .65 – 1.45, .85 – 1.45

操作/应用

  • 接头和拼接件应用类型  分支, 转接

行业标准

  • 设计说明书  IEEE 404

产品供货情况

  • 接头和拼接件产品供货情况  美洲

包装特性

  • 封装数量  1

其他

  • 安装说明  英语

参考编号

  • TE 内部编号 CAT-HVS-Y
