概述

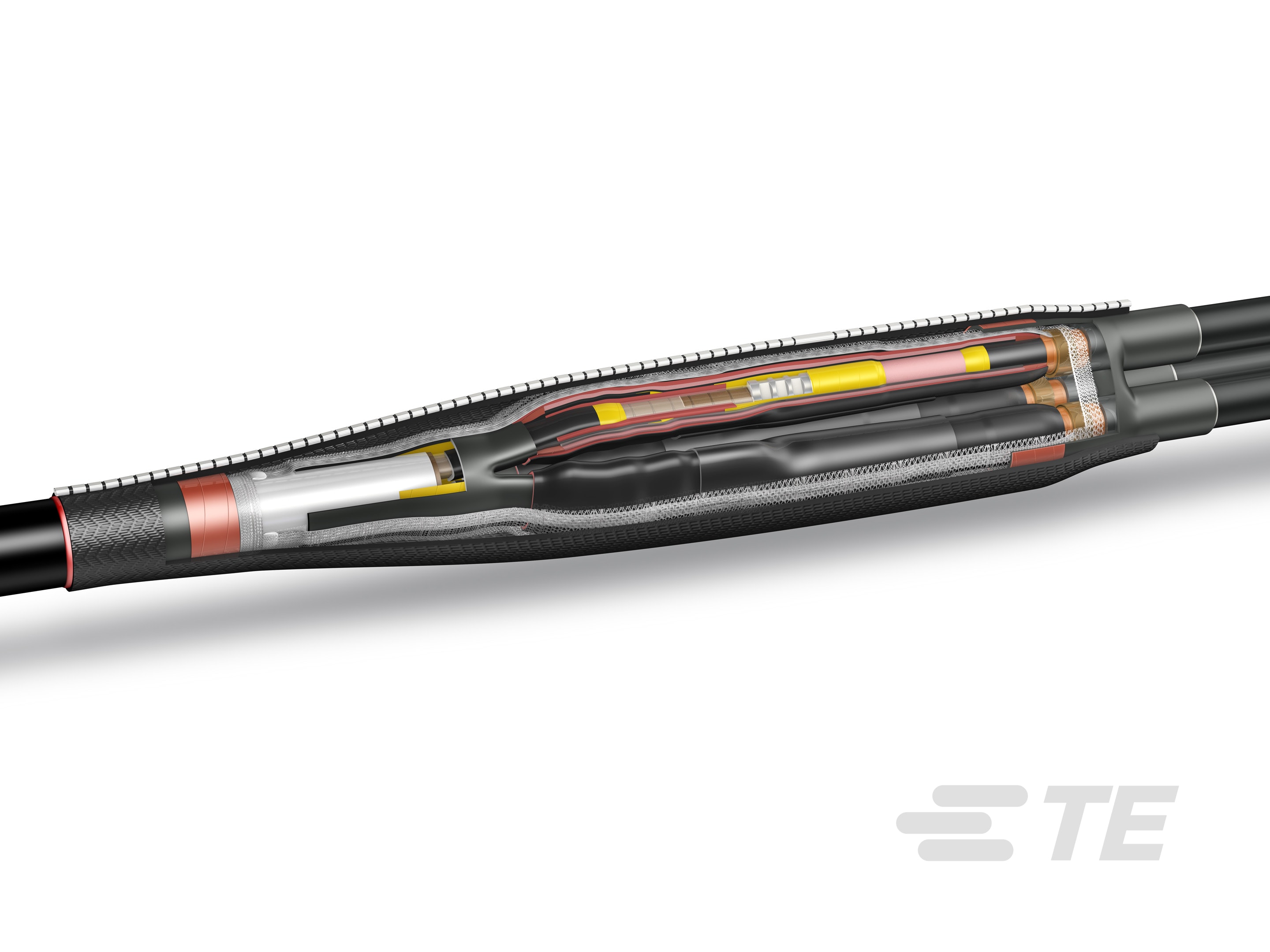

TE 的瑞侃 HVS-T/HVSR-T 三叉转接接头可帮助降低将一根 3/C PILC 电缆接续到三根 1/C 聚合电缆的复杂性。 通过将 PILC 电缆转换成聚合等效电缆,这些接头消除了复合填充和困难的铅擦拭。

通过更换可能因腐蚀或电缆弯曲而导致损坏的铅护套和铅片,热缩元件可帮助消除铅护套故障。HVS-T/HVSR-T 系列接头可为 PILC 电缆提供无焊地面编织层连接。

经测试符合 IEEE 404 的电气和负载循环要求,可降低将一根 3/C (VCLC) 电缆接续到三根 1/C 聚合电缆的复杂性。如果 PILC/VCLC 电缆的导线尺寸远远小于聚合电缆,可考虑使用 HVSR 套件。

主要特性

  • 降低将一根 3/C PILC 电缆接续到三根 1/C 聚合电缆的复杂性
  • 经测试符合 IEEE 404 的电气和负载循环要求
  1. 能源应用方面的热缩技术(英文版)

了解正确安装瑞侃热缩套管和管路的不同步骤。

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 接头和拼接件技术  热收缩

  • 接头和拼接件产品类型  中压直通接头

  • 绝缘  PILC, 聚合物

  • 电缆屏蔽种类  胶带

  • 包含机械式接管 

  • 产品系列  HVS, HVSR

结构特性

  • 芯数  3

电气特征

  • 接头和拼接件电压等级 (kV) ≤ 15, ≤ 25, ≤ 35

尺寸

  • 截面范围 (AWG/kcmil) 1 – 250, 1/0 – 350, 1/0 – 4/0, 250 – 1000, 250 – 350, 250 – 500, 250 – 750, 350 – 500, 4 – 350, 4 – 4/0, 4/0 – 750, 500 – 1000, 500 – 750, 750 – 1000

  • 接头和拼接件绝缘层直径 (mm) 7.62 – 45.72, 15.24 – 26.67, 15.24 – 33.02, 16.51 – 26.67, 20.32 – 38.1, 20.32 – 40.64, 21.59 – 33.02, 21.6 – 30.48, 21.6 – 31.75, 21.6 – 45.74, 26.67 – 38.1, 26.67 – 40.64, 27.94 – 38.1, 28 – 38.1, 30.48 – 44.45, 31.75 – 48.26, 38.1 – 48.26

  • 接头和拼接件绝缘层直径 (in) .6 – 1.05, .6 – 1.3, .65 – 1.05, .8 – 1.5, .8 – 1.6, .85 – 1.2, .85 – 1.25, .85 – 1.3, .85 – 1.8, 1.05 – 1.5, 1.05 – 1.6, 1.1 – 1.5, 1.2 – 1.75, 1.25 – 1.9, 1.3 – 1.8, 1.5 – 1.9

  • 接头和拼接件导体直径 (mm) 5.84 – 13.46, 5.84 – 17.27, 8.38 – 14.73, 8.38 – 20.57, 9.4 – 13.46, 9.4 – 17.27, 13.46 – 25.4, 14.47 – 20.57, 14.73 – 17.27, 14.73 – 25.4, 14.73 – 29.21, 17.27 – 20.6, 20.57 – 25.4, 20.57 – 29.21

  • 接头和拼接件导体直径 (in) .23 – .53, .23 – .68, .33 – .58, .33 – .81, .37 – .53, .37 – .68, .53 – 1, .57 – .81, .58 – .68, .58 – 1, .58 – 1.15, .68 – .81, .81 – 1, .81 – 1.15, 1 – 1.15

  • 护套外径 (mm) 34.3, 35.56, 38.1, 39.4, 48.26, 50.8, 53.34, 54.61

  • 护套外径 (in) 1.35, 1.4, 1.5, 1.55, 1.9, 2, 2.1, 2.15

  • 绝缘直径(塑料) (in) .65 – 1.05, .7 – 1.05, .9 – 1.2, .9 – 1.25, .9 – 1.3, 1.05 – 1.5, 1.1 – 1.6, 1.15 – 1.5, 1.15 – 1.75, 1.25 – 1.8, 1.3 – 1.75, 1.5 – 1.9, 1.55 – 1.9

  • 绝缘直径 (PILC) (in) .6 – 1, .65 – 1, .8 – 1.2, .85 – 1.1, .85 – 1.2, .85 – 1.3, 1.05 – 1.4, 1.05 – 1.5, 1.1 – 1.5, 1.15 – 1.4, 1.2 – 1.7, 1.25 – 1.4, 1.3 – 1.75, 1.5 – 1.7

操作/应用

  • 接头和拼接件应用类型  三芯分支盒, 直插式, 转接

行业标准

  • 设计说明书  IEEE 404

产品供货情况

  • 接头和拼接件产品供货情况  ANZPAC, 中国, 亚洲, 欧洲、中东和非洲, 美洲

包装特性

  • 封装数量  1

其他

  • 安装说明  英语

参考编号

  • TE 内部编号 CAT-HVS-T-HVSR-T
