概述

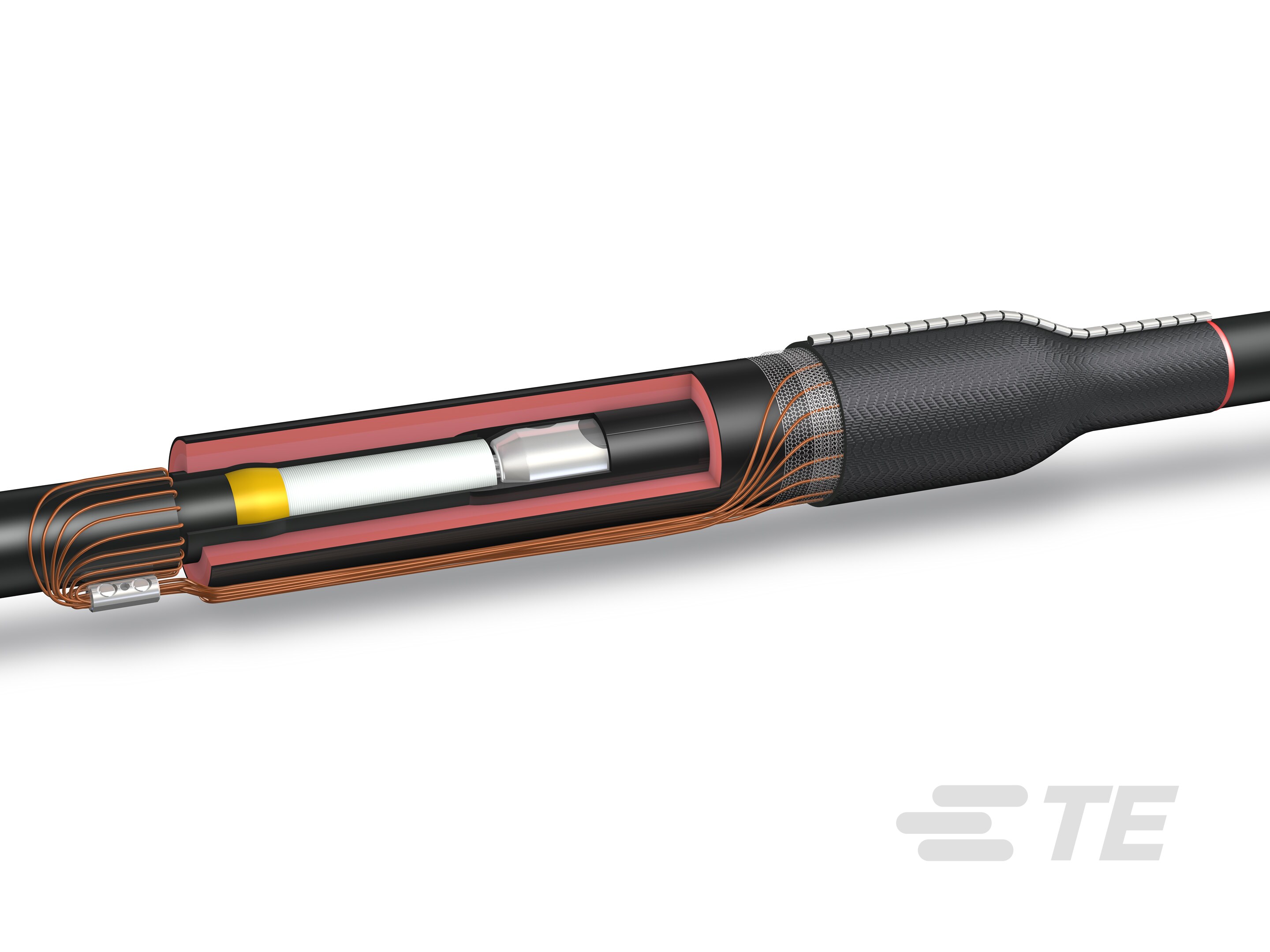

TE Connectivity (TE) 推出一款与实心电介质护套同心中性电缆搭配使用的单件式 15 kV 接头。 目前对接续技术的要求较高。可靠性、简单安装和成本效益是实现可靠网络的关键要求。使用 Rayfit 组件的电缆附件是满足这些要求的出色解决方案。

主要特性

  • 采用三层共挤 Rayfit 对接套管,从而提供高回复力,实现出色的界面压力、更短的收缩和安装时间以及更纤薄的节省空间尺寸
  • Rayfit 接头与之前的 HVS-SJ 系列具有相同的使用范围
  • -M 套件随附连接器
  • 基本套件可使用铜缆和铝缆压缩连接器
规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 安装技术  热收缩

  • 接头和拼接件产品类型  直插式接头

  • 电缆屏蔽种类  JCN

结构特性

  • 芯数  1

电气特征

  • 电压等级 (kV) ≤ 15

主体特性

  • 绝缘材料  塑料

尺寸

  • 绝缘直径(塑料) (in) .65 – .95 | .85 – 1.3 | 1.1 – 1.55 | 1.3 – 1.9

  • 兼容导体直径范围 (AWG/kcmil) 2 – 2/0 | 3/0 – 400 | 500 – 750 | 750 – 1000

  • 兼容的绝缘直径范围 (mm) 16.51 – 24.13 | 21.59 – 33.02 | 28 – 39.37 | 33.02 – 48.26

  • 兼容的绝缘直径范围 (in) .65 – .95 | .85 – 1.3 | 1.1 – 1.55 | 1.3 – 1.9

  • 兼容导体直径范围 (mm) 7.36 – 10.66 | 11.93 – 18.8 | 20.57 – 25.4 | 25.4 – 29.21

  • 兼容导体直径范围 (in) .29 – .42 | .47 – .74 | .81 – 1 | 1 – 1.15

  • 护套外径 (mm) 30.48 | 41.91 | 48.26 | 58.42

  • 护套外径 (in) 1.2 | 1.65 | 1.9 | 2.3

行业标准

  • 与已批准的标准产品兼容  IEEE 404

产品供货情况

  • 产品供货情况  美洲

包装特性

  • 封装数量  1

其他

  • 安装说明  英语

参考编号

  • TE 内部编号 CAT-HVS-C-SJ
