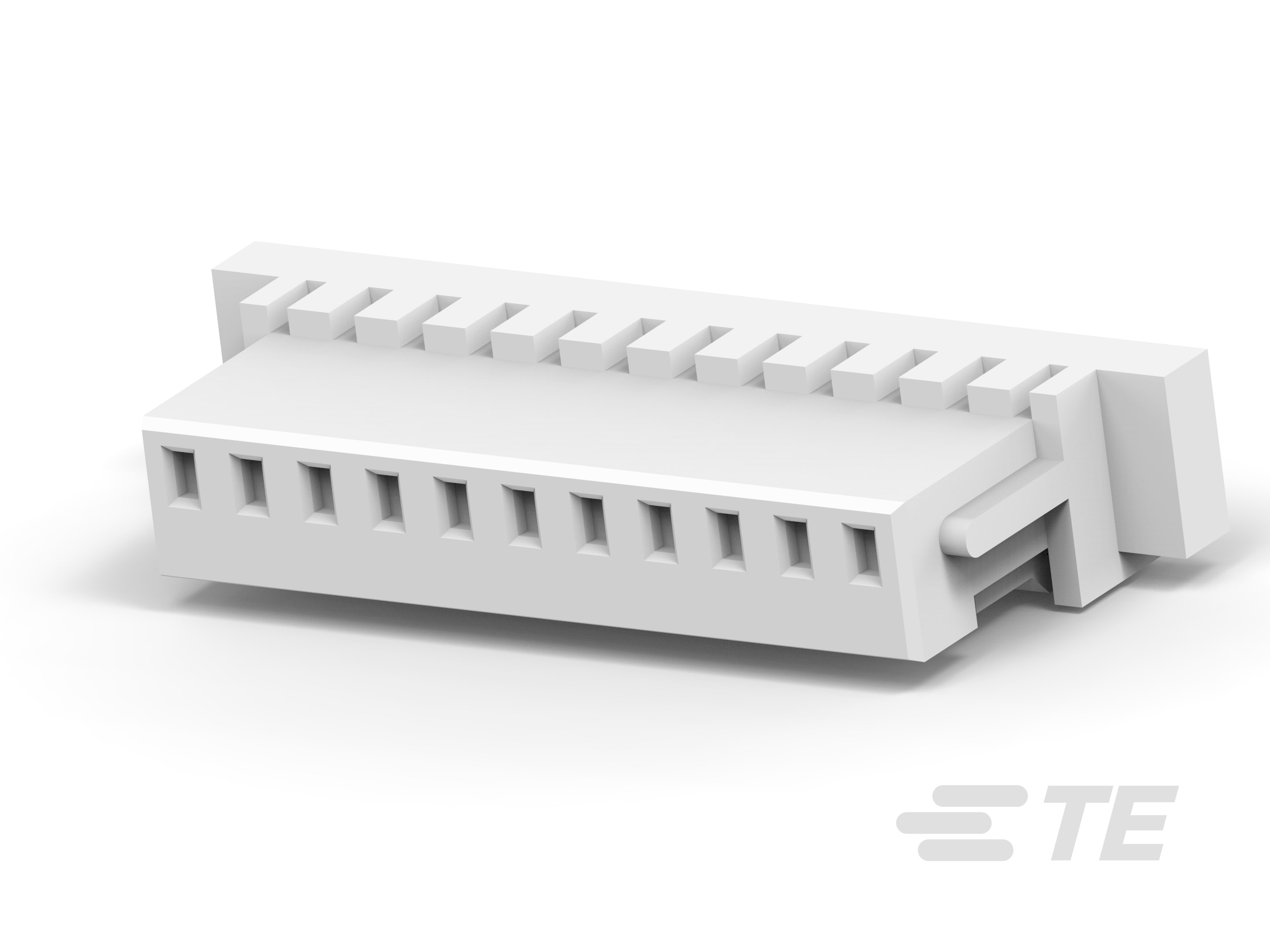

AMP HPI 2.5 mm Receptacle Housings

请查看产品文档或联系我们以了解最新的机构审批信息。

• 连接器产品类型  外壳

• 连接器和壳体类型  母端

• 连接器和壳体类型  母端

• 连接器系统  线到板 | 线到线

• 可密封  否

• 连接器和端子端接到  电线和电缆

• 位数  2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15

• 行数  1

• 行数  1

• 绝缘电阻 (MΩ) 1000

• 介质耐压（最大值） (VAC) 1000

• 工作电压 (VAC) 250

• 工作电压 (VDC) 250

• 主要产品颜色  土黄色 | 象牙色

• 主要产品颜色  土黄色 | 象牙色

• 端子基材  磷青铜

• 端子类型  插座

• 端子额定电流（最大值） (A) 3

• 线缆端接方法  压接

• 线缆端接方法  压接

• 面板安装特性  不带

• 应力消除  不带

• 接合固定类型  锁定

• 接合固定  不带 | 带有

• 接合固定  不带 | 带有

• 连接器安装类型  电缆安装（自由悬挂）

• 壳体入口配置  两端闭合

• 中心线（间距）  2.5 mm [ .098 in ]

• 外壳材料  尼龙 66 | 热塑性

• 兼容的绝缘直径范围  1 – 1.9 mm [ .039 – .075 in ]

• 连接器长度 (mm) 7.1 | 7.4 | 9.6 | 9.9 | 12.1 | 12.4 | 14.6 | 14.9 | 17.1 | 17.4 | 19.6 | 19.9 | 22.1 | 22.4 | 24.6 | 24.9 | 27.1 | 27.4 | 29.6 | 29.9 | 32.1 | 32.4 | 34.6 | 34.9 | 37.1 | 37.4 | 39.6 | 39.9

• 连接器长度 (in) .28 | .291 | .378 | .39 | .476 | .488 | .575 | .586 | .673 | .685 | .772 | .784 | .87 | .882 | .969 | .98 | 1.067 | 1.079 | 1.165 | 1.177 | 1.264 | 1.276 | 1.362 | 1.374 | 1.461 | 1.472 | 1.559 | 1.571

• 连接器宽度 (mm) 7.15 | 8

• 连接器宽度 (in) .281 | .315

• 连接器高度 (mm) 4.2 | 4.7

• 连接器高度 (in) .165 | .185

• 线径 (AWG) 26 | 28 – 22

• 工组温度范围 (°C) -40 – 105 | -25 – 105

• 工组温度范围 (°F) -40 – 221 | -13 – 221

• 电路应用  电源和信号

• UL 阻燃性等级  UL 94V-0 | UL 94V-2

• 灼热丝额定值  标准件 - 非灼热丝

• 封装数量  1000

• 封装方法  Bag | 袋和盒
