规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

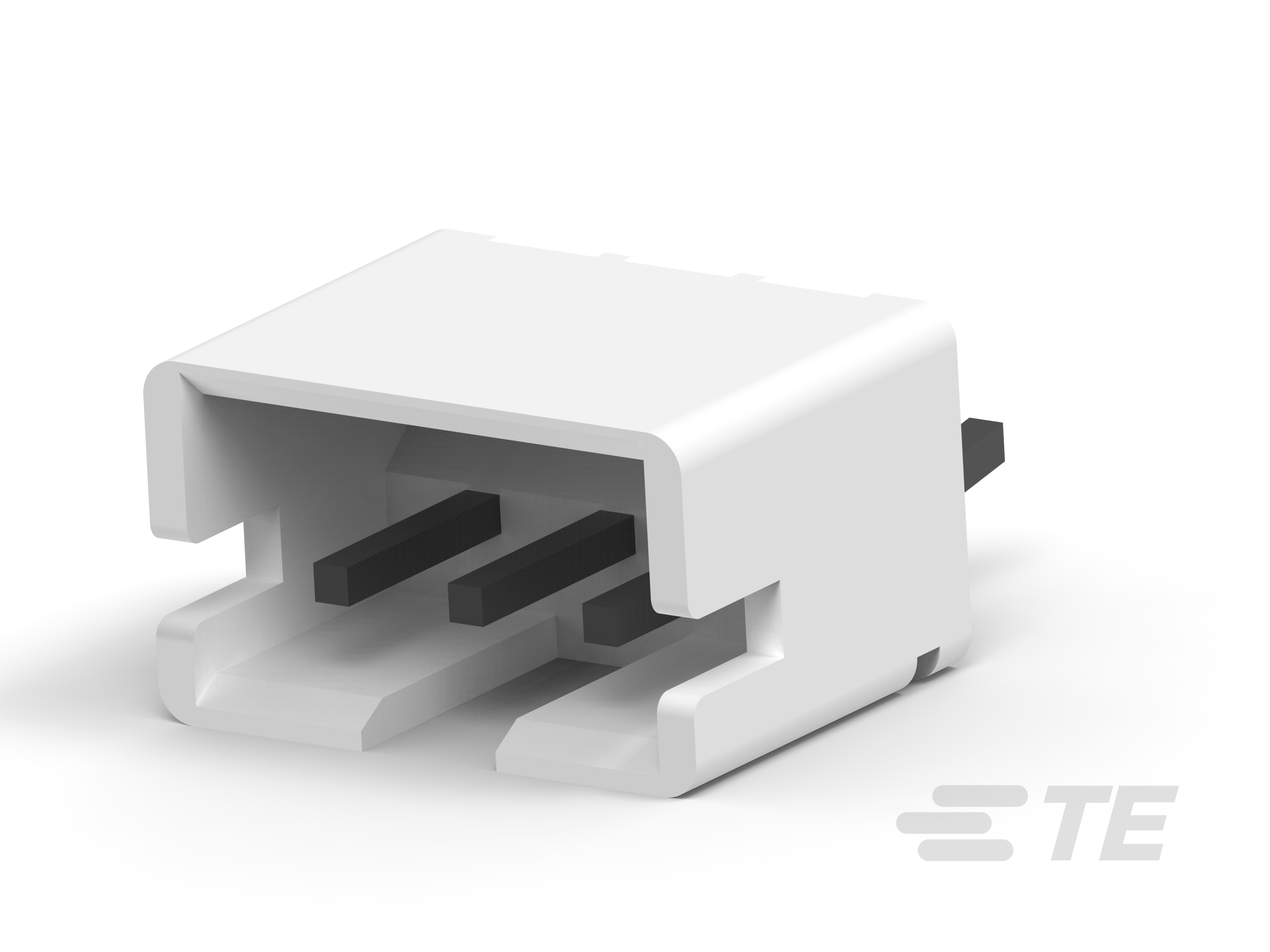

  • 连接器系统  线到板

  • 接头类型  全部带罩, 部分带罩

  • 可密封 

  • 连接器和端子端接到  印刷电路板

  • PCB 连接器组件类型  PCB 安装接头

结构特性

  • 连接器端子负载状态  满载, 选择性装载

  • 装载位置数量  2, 3, 4, 5, 6, 8, 9, 10, 11, 12, 13, 14, 15, 16

  • 列数  2, 3, 4, 5, 6, 8, 9, 10, 11, 12, 13, 14, 15, 16

  • 位数  2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 20, 22, 24, 26, 28, 30, 32

  • 行数  1, 2

  • PCB 安装方向  垂直, 直角

电气特征

主体特性

  • 主要产品颜色  土黄色, 红色, 蓝色, 黄色, 黑色

接触件特性

  • 端子基材  磷青铜, 铜合金, 黄铜

  • PCB 端子端接区域电镀材料  锡, 镍

  • 端子底板材料 

  • 端子接触部电镀材料表面涂层  亮光, 哑光

  • 端子形状和构造  正方形

  • PCB 端子端接区域电镀材料表面涂层  亮光, 哑光

  • 端子接合区域电镀材料厚度 (µm) 2, 2.03, 2.032, 2.54

  • 端子接合区域电镀材料厚度 (µin) 78, 80, 100

  • 端子布局  直插式

  • PCB 端子端接区域电镀材料厚度 (µm) 2, 2.03, 2.54

  • PCB 端子端接区域电镀材料厚度 (µin) 79.92, 80, 100

  • 接合方柱尺寸 (mm) .5

  • 接合方柱尺寸 (in) .019, .02

  • 端子接触部电镀材料  锡, 镀金, 镍

  • 端子类型  插针

  • 端子额定电流(最大值) (A) 3

  • 端子接触部长度 (mm) 3.35, 3.5, 3.53

  • 端子接触部长度 (in) .131, .138, .139

端接特性

  • 端接柱体和尾部长度 (mm) 1, 2, 2.1, 2.6, 3, 3.4

  • 端接柱体和尾部长度 (in) .039, .079, .082, .102, .118, .134

  • PCB 端接方法  表面贴装, 通孔 - 焊接

  • 每个柱体的端接数(最大值)  3

  • 方形端接柱体和尾部尺寸  .5 mm [ .02 in ]

机械附件

  • 接合固定类型  锁定

  • PCB 安装固定类型  固定焊尾, 弯脚, 扭结齿, 焊钉

  • 接合固定  不带, 带有

  • 接合对准类型  极化, 极化, 键控

  • 连接器安装类型  板安装

  • 接合对准  带有

  • PCB 安装对准  不带

  • PCB 安装固定  不带, 带有

壳体特性

  • 外壳材料  LCP GF30(液晶聚合物), PA 9T GF, 尼龙 66, 尼龙 66, 尼龙 66 GF, 热塑塑料 - PA9T, 热塑性, 高温热塑塑料

  • 中心线(间距) (mm) 2

  • 中心线(间距) (in) .078, .079

尺寸

  • 行间距  2 mm [ .079 in ]

  • PCB 厚度(建议) (mm) 1 – 1.11, 1 – 1.12, 1 – 1.14, 1 – 1.18, 1 – 1.2, 1 – 1.21, 1 – 1.22, 1 – 1.6, 1.57

  • PCB 厚度(建议) (in) .039 – .044, .039 – .045, .039 – .047, .039 – .048, .039 – .063, .062

  • 连接器宽度 (mm) 4.7, 5.2, 5.4, 6, 6.05, 7.6, 7.7

  • 连接器宽度 (in) .185, .205, .213, .236, .238, .299, .303

  • 连接器高度 (mm) 4.95, 5.5, 5.6, 5.8, 6.05, 6.07, 6.15

  • 连接器高度 (in) .194, .195, .217, .22, .228, .238, .239, .242

  • 连接器长度 (mm) 10, 11.4, 12, 13.4, 14, 15.4, 16, 17.4, 18, 19.4, 20, 21.4, 22, 23.4, 24, 25.4, 26, 27.4, 28, 29.4, 30, 31.4, 32, 33.4, 34, 35.4, 6, 7.4, 8, 9.4

  • 连接器长度 (in) .236, .291, .314, .315, .37, .393, .394, .449, .472, .528, .551, .606, .63, .685, .709, .764, .787, .843, .866, .921, .945, 1, 1.023, 1.024, 1.079, 1.102, 1.158, 1.181, 1.236, 1.259, 1.26, 1.315, 1.338, 1.339, 1.394

使用环境

  • 工作温度范围 (°C) -40 – 85, -25 – 85

  • 工作温度范围 (°F) -40 – 185, -13 – 185

操作/应用

  • 电路应用  Signal

行业标准

  • 与已批准的标准产品兼容  CSA LR7189, UL E28476

  • UL 阻燃性等级  UL 94V-0

包装特性

  • 封装数量  160, 200, 250, 300, 350, 450, 500, 600, 900

  • 封装方法  Bag, Box, Reel, Tube, 胶带, 零散零件

参考编号

  • TE 内部编号 CAT-H857-H34220
