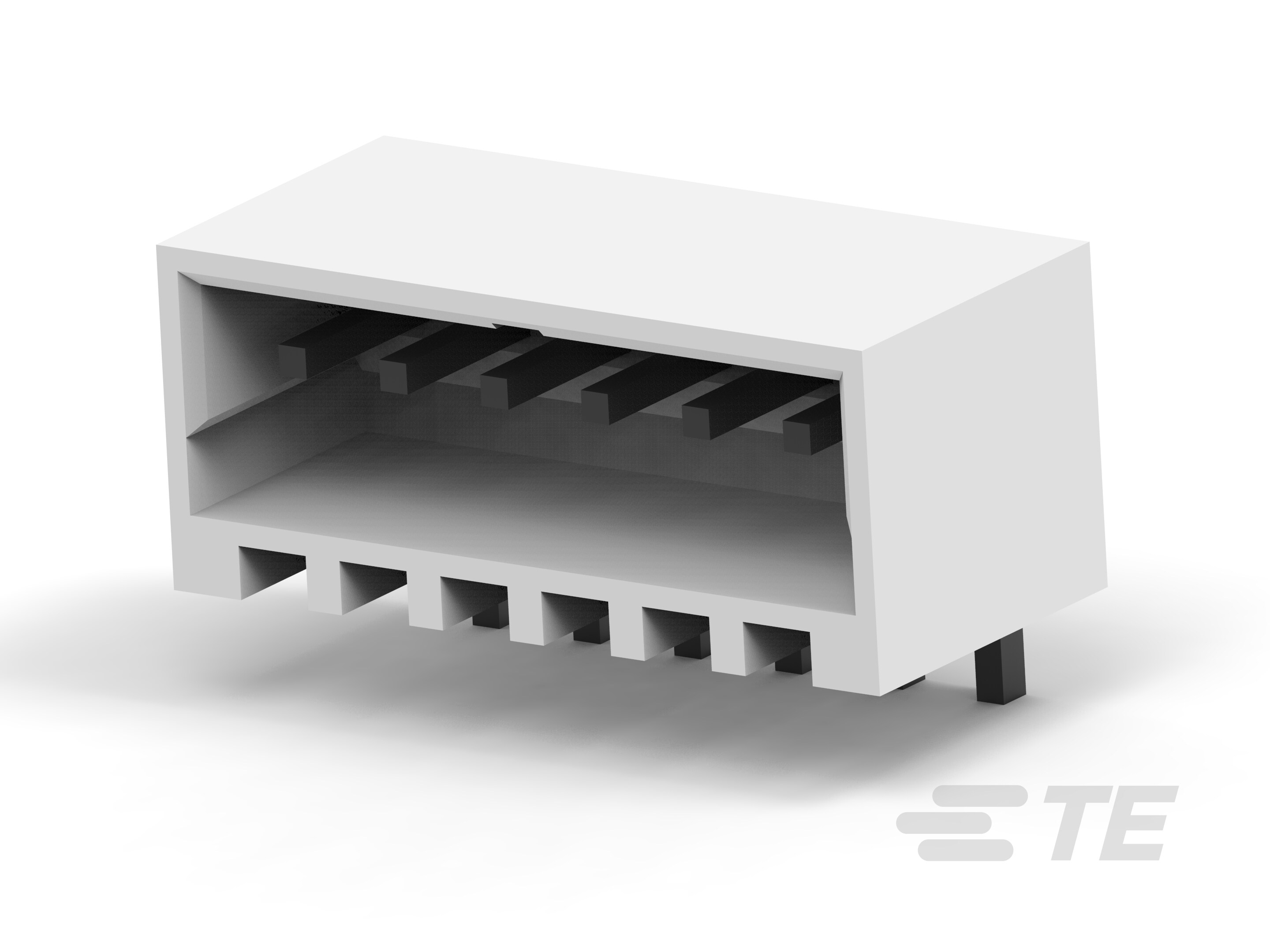

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • PCB 连接器类型  PCB 安装接头

  • 连接器系统  线到板

  • 接头类型  全部带罩

  • 可密封 

  • 连接器和端子端接到  印刷电路板

  • 连接器产品类型  连接器组件

结构特性

  • PCB 安装方向  垂直, 直角

  • 位数  2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15

  • 行数  1

电气特征

  • 工作电压 (VDC) 250

  • 工作电压 (VAC) 250

主体特性

  • 主要产品颜色  土黄色

接触件特性

  • 端子布局  直插式

  • 端子接触部长度  2.7 mm [ .106 in ]

  • PCB 端子端接区域电镀材料厚度  2.54 µm [ 100 µin ]

  • 端子接触部电镀材料表面涂层  亮光

  • PCB 端子端接区域电镀材料表面涂层  亮光

  • 接合方柱尺寸  .4 mm [ .016 in ]

  • 端子形状和构造  正方形

  • 端子基材  黄铜

  • 端子接合区域电镀材料厚度  2.54 µm [ 100 µin ]

  • PCB 端子端接区域电镀材料 

  • 端子接触部电镀材料  锡 (Sn)

  • 端子类型  插针

  • 端子额定电流(最大值) (A) 3

端接特性

  • 矩形端接柱体和尾部宽度  .6 mm [ .024 in ]

  • 矩形端接柱体和尾部厚度  .4 mm [ .016 in ]

  • 每个柱体的端接数(最大值)  3

  • 端接柱体和尾部长度 (mm) 1.55, 2.05

  • 端接柱体和尾部长度 (in) .061, .081

  • PCB 端接方法  表面贴装

机械附件

  • 接合固定  不带

  • 接合对准类型  极化

  • PCB 安装固定  不带

  • PCB 安装对准  不带

  • 连接器安装类型  板安装

  • 接合对准  带有

壳体特性

  • 外壳材料  热塑性

  • 中心线(间距)  1.5 mm [ .059 in ]

尺寸

  • 连接器长度 (mm) 4.5, 6, 7.5, 9, 10.5, 12, 13.5, 15, 16.5, 18, 19.5, 21, 22.5, 24

  • 连接器长度 (in) .177, .236, .295, .354, .413, .472, .531, .591, .649, .709, .767, .827, .886, .945

  • 连接器宽度 (mm) 6, 7

  • 连接器宽度 (in) .236, .276

  • 连接器高度 (mm) 4.45, 5

  • 连接器高度 (in) .175, .197

使用环境

  • 工组温度范围  -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • 电路应用  Signal

行业标准

  • UL 阻燃性等级  UL 94V-0

包装特性

  • 封装数量  20, 25, 30, 35, 40, 45, 55, 60, 75, 95, 125, 1000

  • 封装方法  Box, Reel, Tube

参考编号

  • TE 内部编号 CAT-H857-H34215
