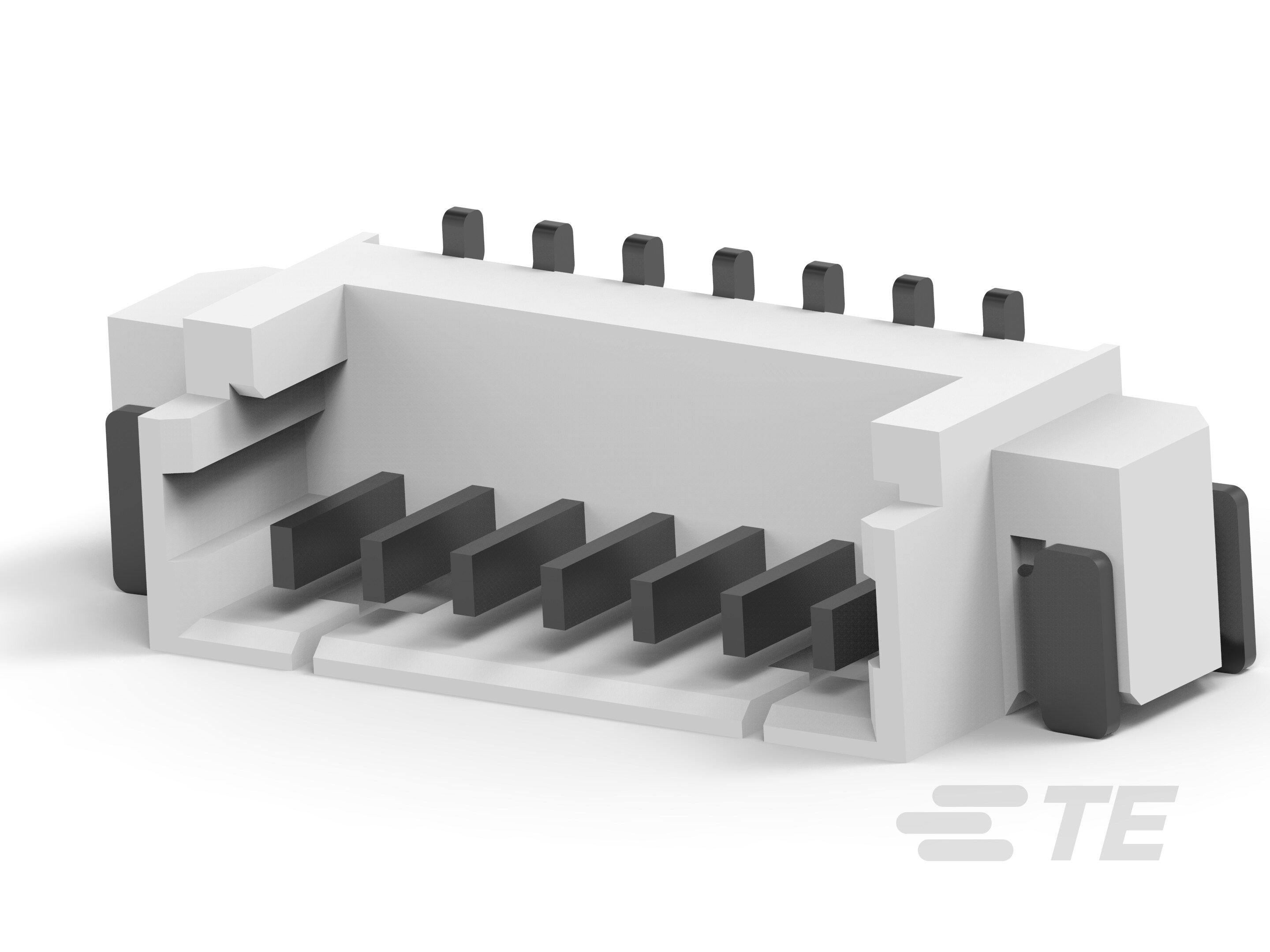

AMP HPI 1.25 mm Headers

请查看产品文档或联系我们以了解最新的机构审批信息。

• PCB 连接器类型  PCB 安装接头

• 连接器系统  线到板

• 接头类型  全部带罩 | 部分带罩

• 可密封  否

• 连接器和端子端接到  印刷电路板

• 连接器端子负载状态  满载

• PCB 安装方向  垂直 | 直角

• 位数  2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15

• 行数  1

• 工作电压 (VDC) 100 | 125

• 工作电压 (VAC) 100 | 125

• 主要产品颜色  土黄色

• 端子底板材料  镍

• 对接公端宽度 (mm) .74 | .76

• 端子布局  直插式

• 对接公端宽度 (mm) .74 | .76

• 对接公端宽度 (in) .029 | .03

• PCB 端子端接区域电镀材料厚度 (µm) 2.54 | 3.08

• PCB 端子端接区域电镀材料厚度 (µin) 100 | 120

• 端子接触部电镀材料表面涂层  哑光

• PCB 端子端接区域电镀材料表面涂层  哑光

• 对接公端厚度  .3 mm [ .012 in ]

• 端子基材  磷青铜

• 端子接合区域电镀材料厚度 (µm) .762 | 1.27 | 2.54 | 3.048

• 端子接合区域电镀材料厚度 (µin) 30 | 50 | 100 | 120

• PCB 端子端接区域电镀材料  锡

• 端子接触部电镀材料  锡 (Sn) | 镍 (Ni)

• 端子类型  插针

• 端子额定电流（最大值） (A) .8 | 1 | 3

• 矩形端接柱体和尾部宽度  .35 mm [ .014 in ]

• 矩形端接柱体和尾部厚度  .3 mm [ .012 in ]

• 每个柱体的端接数（最大值）  3

• 端接柱体和尾部长度 (mm) 1.7 | 2.3 | 3.7

• 端接柱体和尾部长度 (in) .067 | .091 | .146

• PCB 端接方法  表面贴装 | 通孔 - 焊接

• PCB 安装固定类型  焊钉

• 接合固定  不带

• 接合对准类型  极化

• PCB 安装固定  不带 | 带有

• PCB 安装对准  不带 | 带有

• 连接器安装类型  板安装

• 接合对准  带有

• 外壳材料  LCP GF30 | PA 9T GF | 热塑性 | 高温热塑塑料

• 中心线（间距）  1.25 mm [ .049 in ]

• 连接器长度 (mm) 4.2 | 5.5 | 6.75 | 7.79 | 8 | 9.04 | 9.25 | 10.29 | 10.5 | 11.54 | 11.75 | 12.79 | 13 | 14.04 | 14.25 | 15.29 | 15.5 | 16.54 | 16.75 | 17.79 | 18 | 19.04 | 19.25 | 20.29 | 20.5 | 20.59 | 21.54 | 22.79 | 24.04

• 连接器长度 (in) .165 | .216 | .266 | .307 | .314 | .355 | .364 | .405 | .413 | .454 | .463 | .503 | .511 | .553 | .561 | .602 | .61 | .651 | .659 | .7 | .709 | .749 | .758 | .799 | .807 | .811 | .848 | .897 | .946

• 连接器宽度 (mm) 3.2 | 4.25 | 4.7

• 连接器宽度 (in) .126 | .167 | .185

• 连接器高度 (mm) 3.2 | 3.45 | 4.7 | 4.75

• 连接器高度 (in) .126 | .136 | .185 | .187

• 电路应用  Signal

• UL 阻燃性等级  UL 94V-0

• 封装数量  30 | 32 | 34 | 36 | 39 | 43 | 47 | 52 | 58 | 66 | 76 | 90 | 110 | 141 | 1000

• 封装方法  Bag | Box | Reel | Tube
