规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

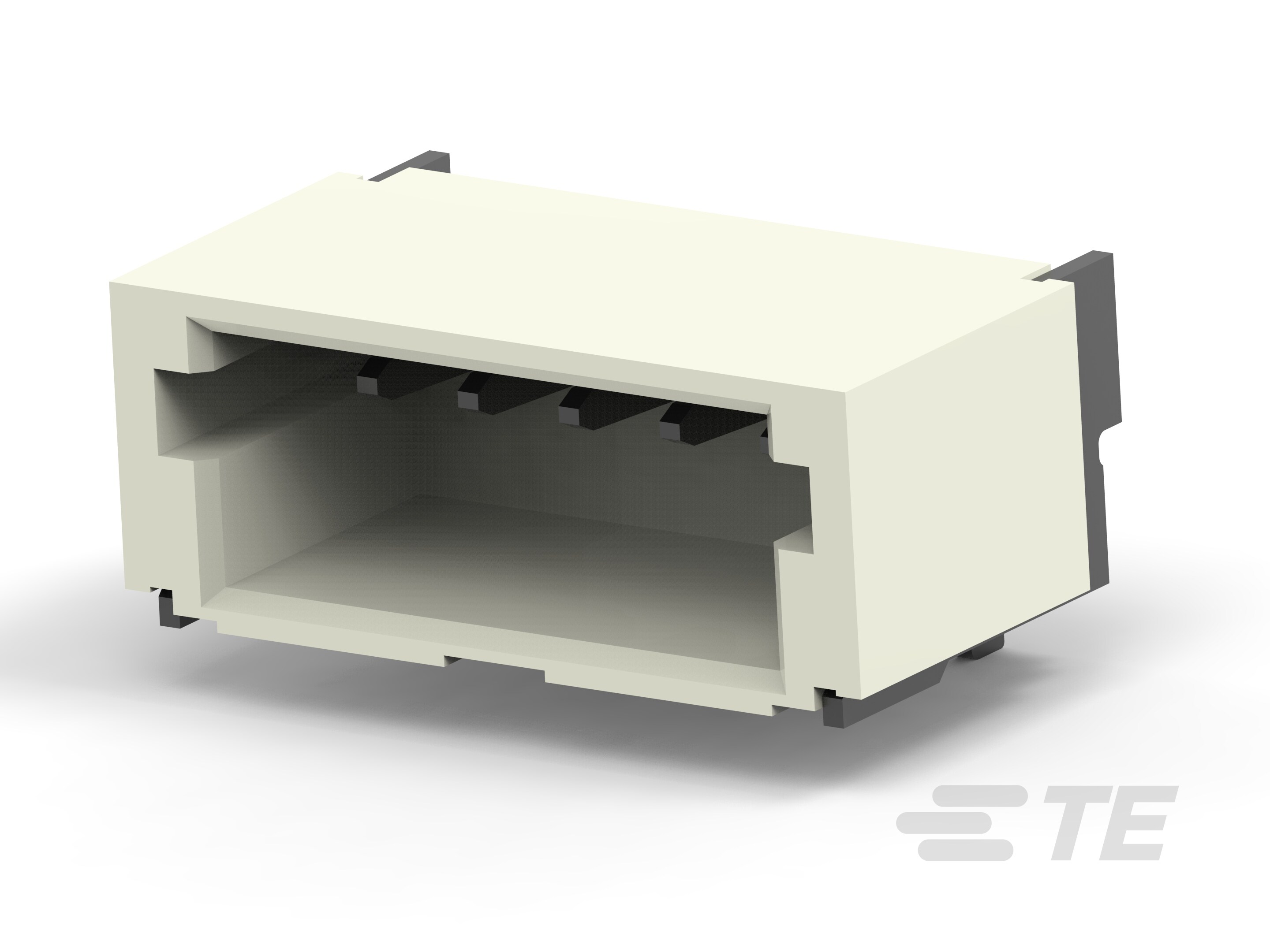

  • 连接器系统  线到板

  • 接头类型  全部带罩

  • 可密封 

  • 连接器和端子端接到  印刷电路板

  • PCB 连接器组件类型  PCB 安装接头

结构特性

  • 连接器端子负载状态  满载

  • 位数  2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15

  • 行数  1

  • PCB 安装方向  垂直, 直角

电气特征

  • 工作电压 (VAC) 50

  • 工作电压 (VDC) 50

主体特性

  • 主要产品颜色  土黄色, 象牙色

接触件特性

  • 端子基材  磷青铜

  • PCB 端子端接区域电镀材料 

  • 端子接触部电镀材料表面涂层  哑光

  • PCB 端子端接区域电镀材料表面涂层  哑光

  • 端子接合区域电镀材料厚度  3.048 µm [ 120 µin ]

  • 对接公端厚度  .2 mm [ .008 in ]

  • 对接公端宽度  .49 mm [ .019 in ]

  • 端子布局  直插式

  • PCB 端子端接区域电镀材料厚度 (µm) 3.048, 3.05

  • PCB 端子端接区域电镀材料厚度 (µin) 120

  • 端子接触部电镀材料 

  • 端子类型  插针

  • 端子额定电流(最大值) (A) .8, 3

端接特性

  • 端接柱体和尾部长度  .7 mm [ .028 in ]

  • PCB 端接方法  表面贴装

  • 矩形端接柱体和尾部宽度  .3 mm [ .012 in ]

  • 每个柱体的端接数(最大值)  3

  • 矩形端接柱体和尾部厚度  .2 mm [ .008 in ]

机械附件

  • PCB 安装固定类型  焊钉

  • 接合固定  不带

  • 接合对准类型  极化, 极化

  • 连接器安装类型  板安装

  • 接合对准  带有

  • PCB 安装对准  不带

  • PCB 安装固定  带有

壳体特性

  • 外壳材料  PA 9T GF, 热塑性, 高温热塑塑料

  • 中心线(间距)  1 mm [ .039 in ]

尺寸

  • 连接器宽度 (mm) 4.95, 5.1

  • 连接器宽度 (in) .195, .2

  • 连接器高度 (mm) 2.9, 4.3

  • 连接器高度 (in) .114, .169

  • 连接器长度 (mm) 10.3, 11.3, 12.3, 13.3, 14.3, 15.3, 16.3, 17.3, 4.3, 5.3, 6.3, 7.3, 8.3, 9.3

  • 连接器长度 (in) .169, .209, .248, .287, .327, .366, .406, .445, .484, .524, .563, .602, .642, .681

使用环境

  • 工作温度范围 (°C) -55 – 105

  • 工作温度范围 (°F) -67 – 185, -67 – 221

操作/应用

  • 装配工艺特点  拾放盖, 拾放盖

  • 电路应用  Signal

行业标准

  • UL 阻燃性等级  UL 94V-0

包装特性

  • 封装数量  1000, 1500, 2000

  • 封装方法  Reel, 胶带

参考编号

  • TE 内部编号 CAT-H857-H34210
