DEUTSCH HDP20 Backshells
- DEUTSCH
- DEUTSCH HD ,
- DEUTSCH HDP

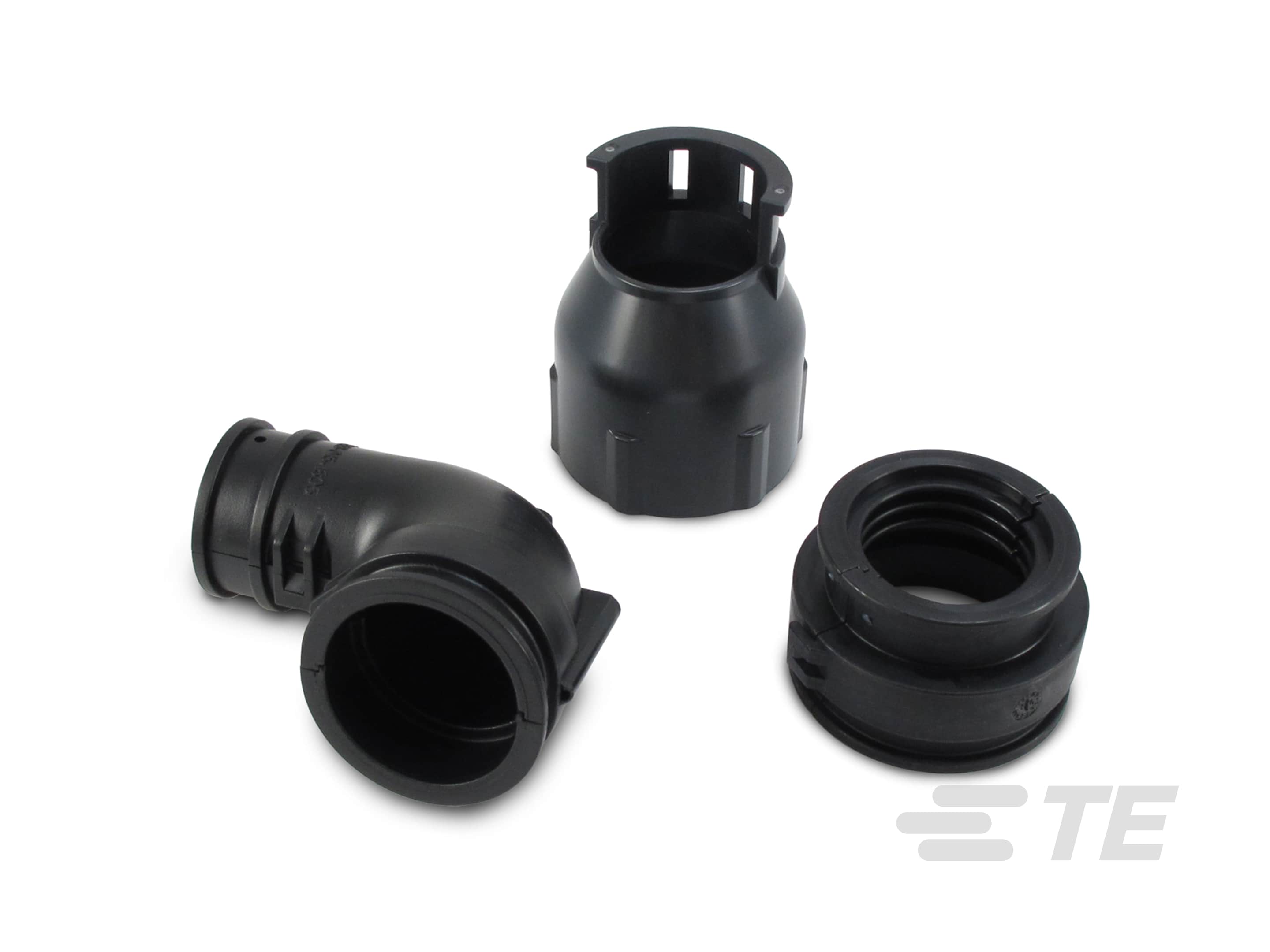

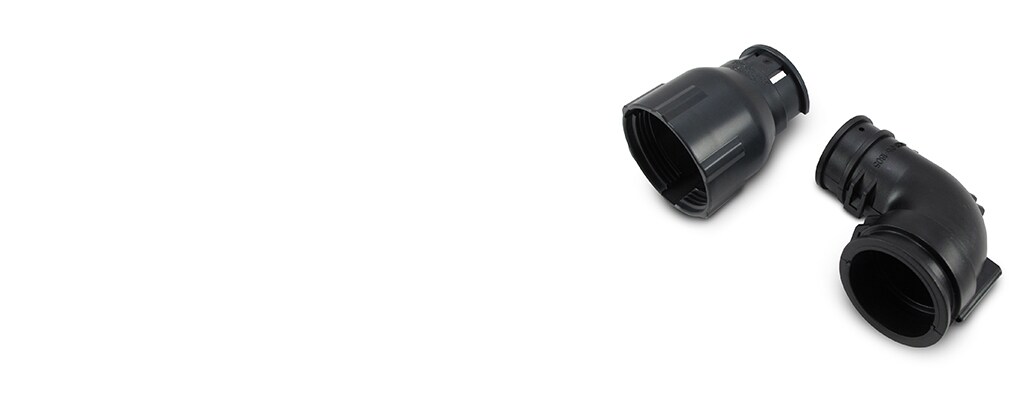

坚固、耐用的德驰 HDP20 连接器尾盖提供高级别保护和应力消除，而且更为美观。连接器尾盖可通过两种方式连接到 HDP20 连接器的后部：使用翻盖卡扣，或者通过螺丝安装到安装框架上。提供直式或 90° 选项。
产品特性
-
连接器后盖产品类型 : 尾附件
-
主要产品材料 : PA 6 | PA 66 | PA GF | PBT
-
主体方向 : 180 | 90 | 直式 | 直角
-
可密封 : 否
-
工组温度范围 (°C): -55 – 125 | -40 – 134
-
工组温度范围 (°F): -67 – 257 | -40 – 273
概述
所有 HDP20 连接器的尾盖都需要配合螺纹接口或者环形卡扣接口这样一种特殊选项来使用。
查看所有德驰 HDP20 产品
-
查看所有德驰 HDP20 产品
德驰 HDP20 连接器是采用严苛环境适用的密封结构、具有复合外壳和多插针的连接器。
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
连接器后盖产品类型 尾附件
-
可密封 否
主体特性
-
出线角度 180°
-
主要产品颜色 黑色
-
主要产品材料 PA 6 | PA 66 | PA GF | PBT
壳体特性
-
主体方向 180 | 90 | 直式 | 直角
尺寸
-
兼容电缆直径范围 (mm) 0 – 22 | 0 – 18.03 | 0 – 28.58 | 0 – 25.4 | 0 – 14.48 | 13 – 19 | 17 – 26
-
兼容电缆直径范围 (in) 0 – .57 | 0 – 1.125 | 0 – .866 | 0 – .71 | 0 – 1 | .511 – .748 | .669 – 1.024
使用环境
-
工作温度（最大值） (°C) 125 | 134
-
工作温度（最大值） (°F) 257 | 273
-
工组温度范围 (°C) -55 – 125 | -40 – 134
-
工组温度范围 (°F) -67 – 257 | -40 – 273
行业标准
-
UL 阻燃性等级 UL 94HB | UL 94V-0
-
IP 等级 IP6K9K
包装特性
-
封装方法 Box
-
封装数量 1 | 100 | 108 | 150 | 200
其他
-
可维修 是
参考编号
-
TE 内部编号 CAT-H396-B128
相关资料
