DEUTSCH HD10 Backshells

DEUTSCH HD10 Backshells-CAT-H3910-B128

DEUTSCH

|

DEUTSCH HD
DEUTSCH HD10

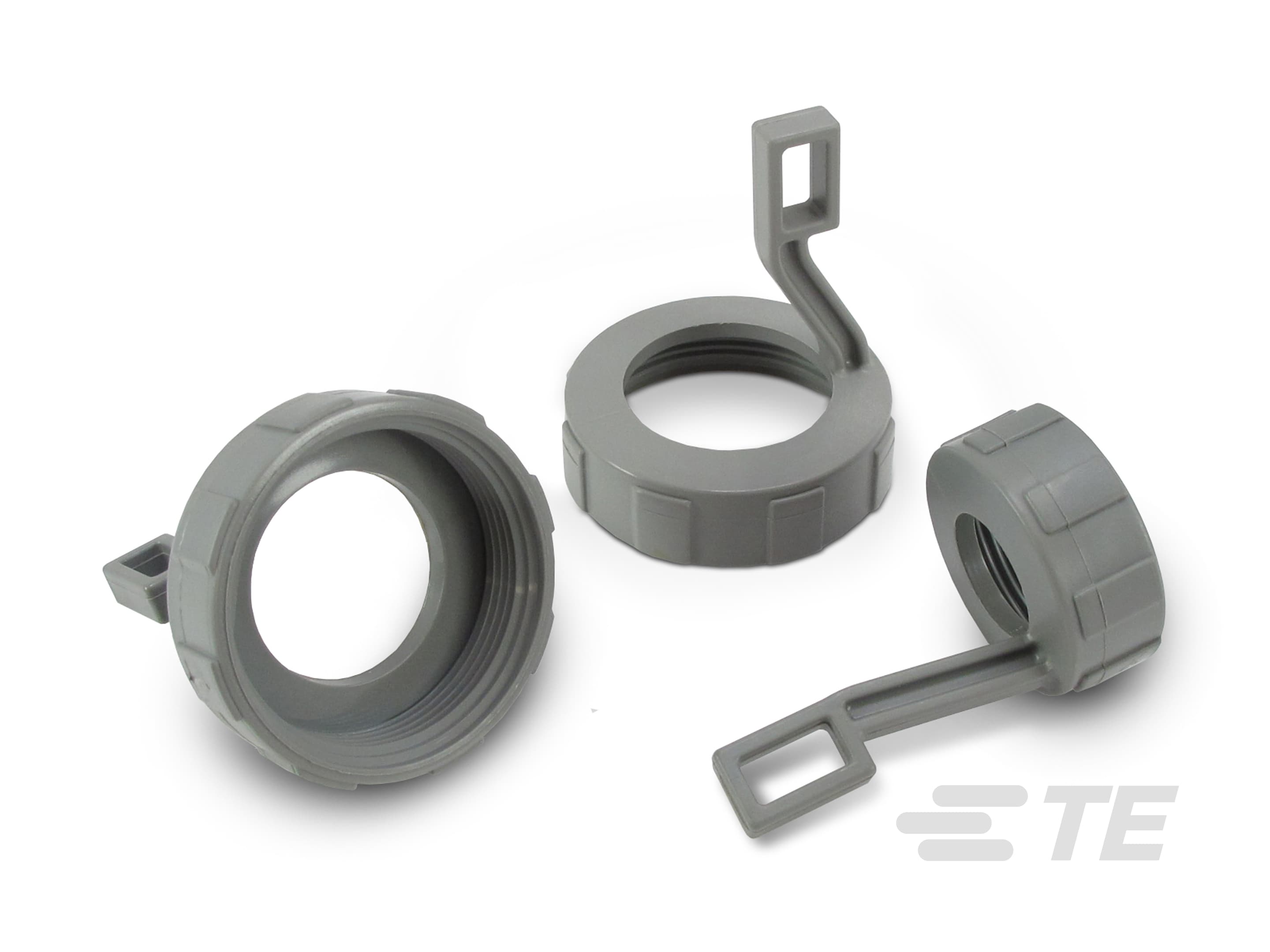

德驰 HD10 连接器尾盖可通过螺纹口安装到所有的螺纹式 HD10 连接器上。连接器尾盖适用于多种连接器结构，并且可适应宽范围的电缆直径。

产品特性

连接器后盖产品类型 : 尾附件
主要产品材料 : PA 66 | PBT
位数 : 3 | 6 | 7 | 9 | 14 | 16 | 18 | 19 | 21 | 23 | 29 | 31 | 33 | 35 | 47
可密封 : 否
工组温度范围 (°C): -55 – 125 | -40 – 134
工组温度范围 (°F): -67 – 257 | -40 – 273

产品	TE 产品编号	文档	主要产品材料	位数	工组温度范围	欧盟 ELV 符合性
COMP NUT, 6/9/24SZ,CBL SZ .430-.570,HD10	M902-2053	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	PBT	7, 9, 14, 16, 18, 19, 21, 23, 29, 31, 33, 35, 47	-40 – 134 °C	-
BKSHL, 9SZ, CBL SZ .570-.710, HD10	M902-2194	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	PBT	7, 9, 14, 16, 18, 19, 21, 23, 29, 31, 33, 35, 47	-40 – 134 °C	-
BKSHL, 3SZ, CBL SZ .187-.300, HD10	M902-2131	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	PBT	7, 9, 14, 16, 18, 19, 21, 23, 29, 31, 33, 35, 47	-40 – 134 °C	-
BKSHL, 6SZ, CBL SZ .187-.300, HD10	M902-2161	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	PBT	7, 9, 14, 16, 18, 19, 21, 23, 29, 31, 33, 35, 47	-40 – 134 °C	-
BKSHL, 9SZ, CBL SZ .187-.300, HD10	M902-2191	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	PBT	7, 9, 14, 16, 18, 19, 21, 23, 29, 31, 33, 35, 47	-40 – 134 °C	-
BKSHL, 9SZ, CBL SZ .430-.570, HD10	M902-2193	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	PBT	7, 9, 14, 16, 18, 19, 21, 23, 29, 31, 33, 35, 47	-40 – 134 °C	-
BKSHL, 6SZ, CBL SZ .430-.570, HD10	M902-2163	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	PBT	7, 9, 14, 16, 18, 19, 21, 23, 29, 31, 33, 35, 47	-40 – 134 °C	-
BKSHL, 6SZ, CBL SZ .570-.710, HD10	M902-2164	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	PBT	7, 9, 14, 16, 18, 19, 21, 23, 29, 31, 33, 35, 47	-40 – 134 °C	-
BACK SHELL	HD18-009	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	PA 66	7, 9, 14, 16, 18, 19, 21, 23, 29, 31, 33, 35, 47	-55 – 125 °C	-
COMP NUT, 3/6/9SZ, CBL SZ .187-.300,HD10	M902-2041	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	PBT	3, 6, 9	-40 – 134 °C	-
COMP NUT, 3/6/9SZ, CBL SZ .300-.430,HD10	M902-2042	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	PBT	3, 6, 9	-40 – 134 °C	-
COMP NUT, 6/9/24SZ,CBL SZ .570-.710,HD10	M902-2054	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	PBT	7, 9, 14, 16, 18, 19, 21, 23, 29, 31, 33, 35, 47	-40 – 134 °C	-
BKSHL, 3SZ, CBL SZ .300-.430, HD10	M902-2132	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	PBT	7, 9, 14, 16, 18, 19, 21, 23, 29, 31, 33, 35, 47	-40 – 134 °C	-
BKSHL, 6SZ, CBL SZ .300-.430, HD10	M902-2162	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	PBT	7, 9, 14, 16, 18, 19, 21, 23, 29, 31, 33, 35, 47	-40 – 134 °C	-
BKSHL, 9SZ, CBL SZ .300-.430, HD10	M902-2192	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	PBT	7, 9, 14, 16, 18, 19, 21, 23, 29, 31, 33, 35, 47	-40 – 134 °C	-
BACK SHELL	HD18-003	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	PA 66	7, 9, 14, 16, 18, 19, 21, 23, 29, 31, 33, 35, 47	-55 – 125 °C	-
BACK SHELL	HD18-006	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	PA 66	7, 9, 14, 16, 18, 19, 21, 23, 29, 31, 33, 35, 47	-55 – 125 °C	-

概述

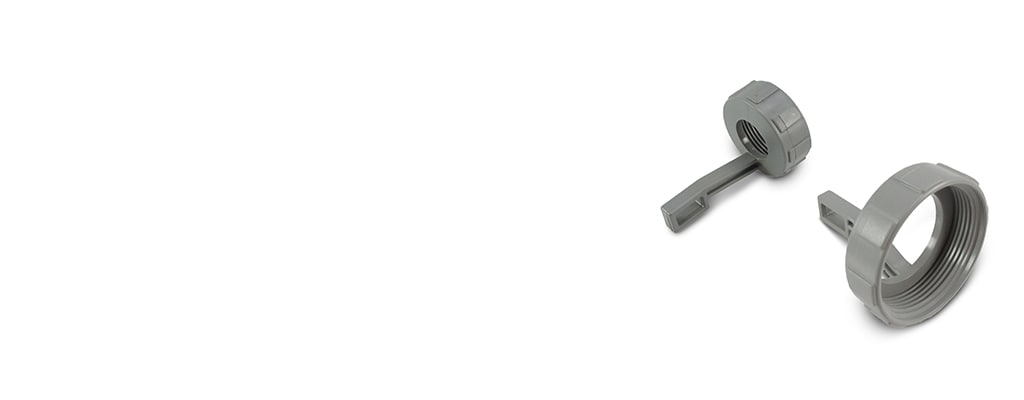

德驰 HD10 连接器尾盖具有扎带固定支架，有助降低导线应力。

其他德驰 HD10 产品

查看所有德驰 HD10 产品
德驰 HD10 连接器是采用密封结构的热塑性圆柱形连接器系列。

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

连接器后盖产品类型 尾附件
可密封否

结构特性

位数 3 | 6 | 7 | 9 | 14 | 16 | 18 | 19 | 21 | 23 | 29 | 31 | 33 | 35 | 47

主体特性

出线角度 180°
主要产品颜色 灰色 | 黑色
主要产品材料 PA 66 | PBT

尺寸

兼容电缆直径范围 (mm) 0 – 14.66 | 0 – 18.03 | 0 – 21.87 | 0 – 10.92 | 0 – 7.62 | 0 – 25.4 | 0 – 14.48
兼容电缆直径范围 (in) 0 – .43 | 0 – .57 | 0 – .3 | 0 – .71 | 0 – .861 | 0 – 1 | 0 – .577

使用环境

工作温度（最大值） (°C) 125 | 134
工作温度（最大值） (°F) 257 | 273
工组温度范围 (°C) -55 – 125 | -40 – 134
工组温度范围 (°F) -67 – 257 | -40 – 273

行业标准

UL 阻燃性等级 UL 94V-0
IP 等级 IP6K9K

包装特性

封装方法 Box
封装数量 1

其他

可维修是

参考编号

TE 内部编号 CAT-H3910-B128
