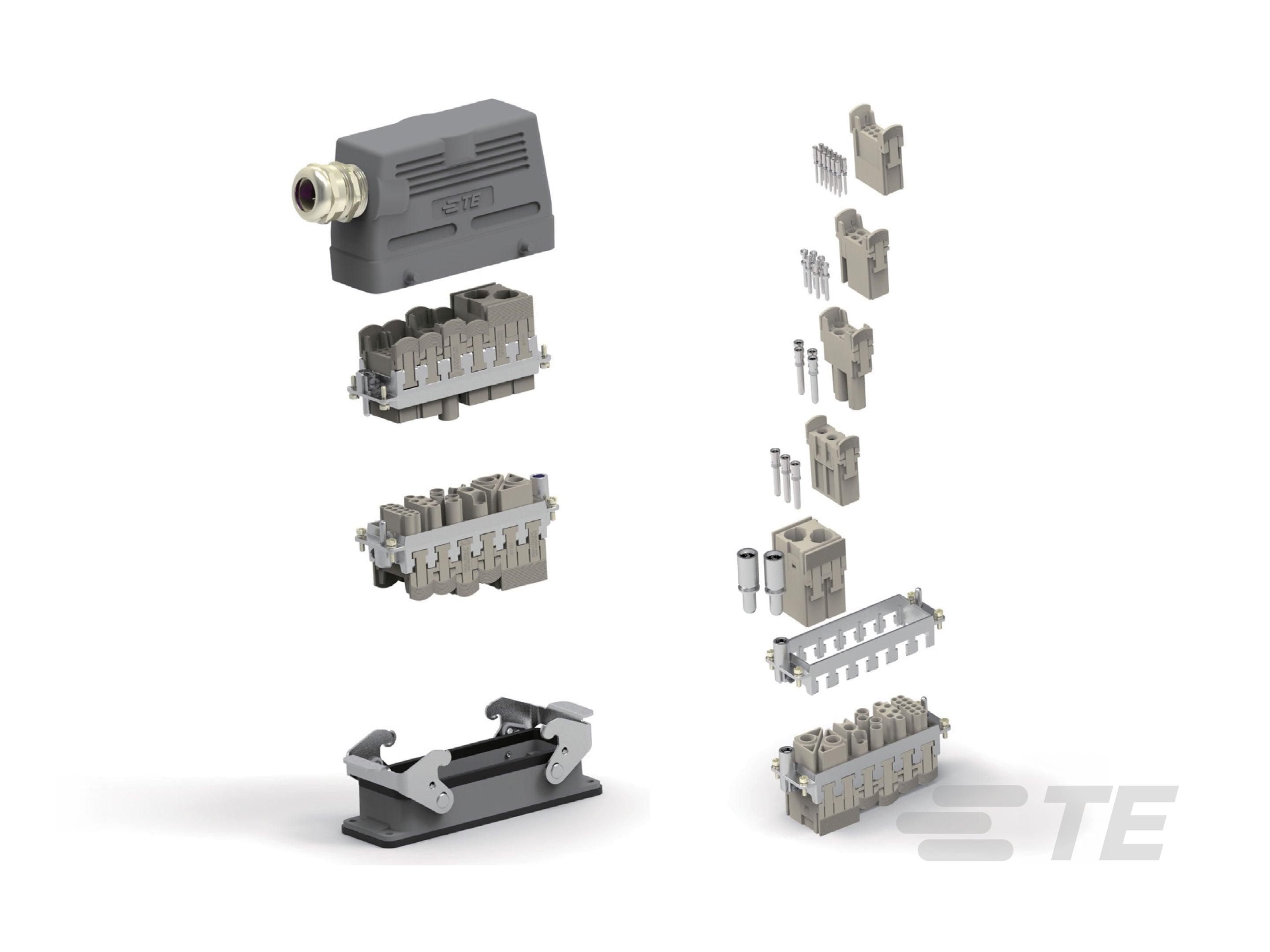

HDC HMN Modular System, Rail Compliant
- HDC
- HDC HMN
我们的 HDC 插入件在阻燃性方面符合针对铁路轨道车辆材料和产品的 EN45545 欧洲标准。它满足 HL3 级别设定的 R22 和 R23 要求。该系列模块化插入件仅使用一个连接器，即可传输信号、数据和电力，还可在配置铁路连接器系统时提供高灵活性。
产品特性
-
矩形连接器插入类型 : 气动插针 | 消隐插针 | 端子插入件 | 端子插入件
-
端子类型 : 公端 | 插座 | 插针 | 母端
-
电极配置 : 1 | 12 | 17 | 2 | 20 | 25 | 3 | 32 | 4 | 5 | 6 | 8 | 9
-
线缆端接方法 : 压接 | 簧片端子
-
连接器系统 : 线到线
概述
TE Connectivity 的重载连接器全新系列插入件在阻燃性方面符合 针对铁路轨道车辆材料和产品的 EN45545 欧洲标准。TE 的全新插入件符合 HL3 级别设定的 R22 和 R23 要求。插入件的工作温度范围从 -40°C 延伸至 125°C。该系列模块化插入件为客户在配置铁路连接器系统时提供高灵活性。可与 1-216 个插针配合使用，仅使用一个连接器，即可传输信号、数据和电力。
200
额定电流 (A)
1000V
电源电路电压 (V)
-40°C
最低工作温度
规格
- EN45545：铁路车辆防火 - 铁路应用
- EN61984：连接器 - 安全要求和测试
- EN 50467：电连接器 - 要求和测试 - 铁路
应用 - IEC 60512：适用于电子设备的连接器 - 测试和
测量 - IEC 60664-1：低压
系统中设备的绝缘协调（第 1 部分） - EN 61373：轨道车辆设备 - 冲击和振动测试 -
铁路应用：铁路车辆防火 - 铁路应用
应用
轨道车辆:
1. 牵引变流器
2. 配电
3. 车厢间跳接电缆
优势
- 符合安全规范
- 可靠的电气连接
- 具有高度灵活性且可创建定制接口
- 模块化插入件组装简单、省时
- 系统模块化设计，降低安装成本

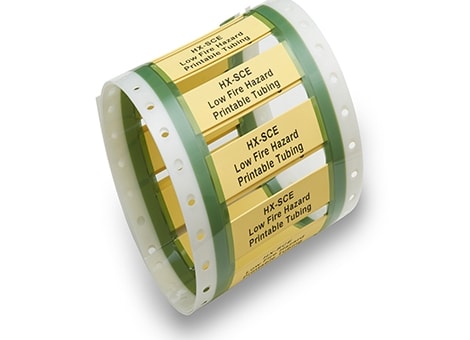

HX-SCE 低火灾隐患套管
薄壁、零卤素、低烟/毒性、辐射交联聚烯烃热收缩管用于需要限制火灾隐患的应用。

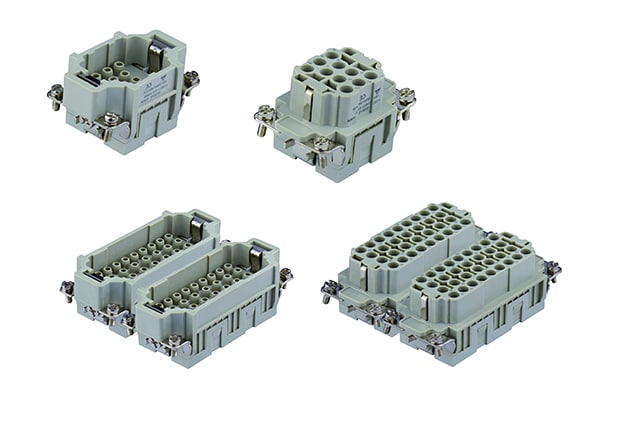

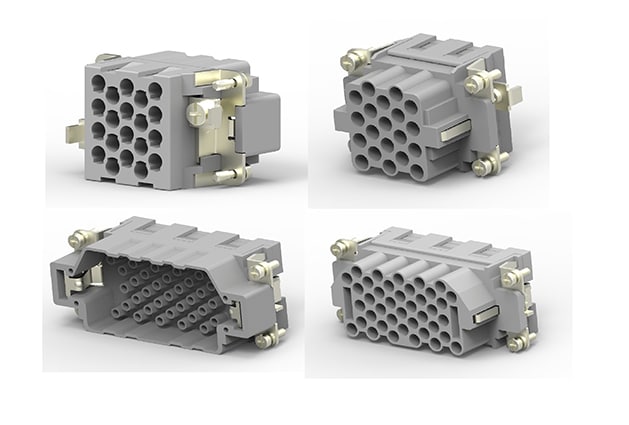

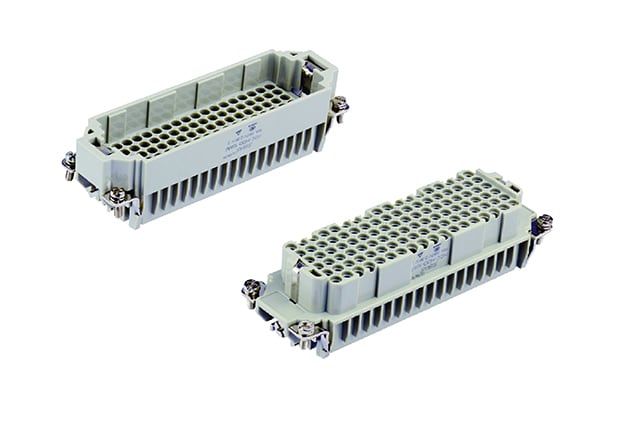

查看我们的其他 HDC 插入件模型
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
连接器和端子端接到 电线和电缆
-
矩形连接器插入类型 气动插针 | 消隐插针 | 端子插入件 | 端子插入件
-
连接器系统 线到线
-
可密封 否
结构特性
-
位数 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 17 | 20 | 24 | 25 | 32 | 48
电气特征
-
电源电路电压 (V) 50 | 160 | 250 | 400 | 500 | 690 | 830 | 1000
主体特性
-
主要产品颜色 灰色
-
主要产品材料 PBT | PC
接触件特性
-
端子类型 公端 | 插座 | 插针 | 母端
-
电极配置 1 | 12 | 17 | 2 | 20 | 25 | 3 | 32 | 4 | 5 | 6 | 8 | 9
-
端子额定电流（最大值） (A) 1 | 1.2 | 2.2 | 5 | 10 | 16 | 40 | 70 | 100 | 200
端接特性
-
线缆端接方法 压接 | 簧片端子
机械附件
-
连接器安装类型 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） (mm) 2 | 3.2 | 5.2 | 6.5 | 8.1 | 8.42
-
中心线（间距） (in) .079 | .126 | .205 | .256 | .319 | .331
尺寸
-
线径 (AWG) 14 – 20 | 15 – 10 | 18 – 10 | 26 – 14 | 26 – 12 | 28 – 20 | 30 – 22
-
线径 (mm²) .05 – .35 | .14 – 4 | .5 – 2.5
使用环境
-
工组温度范围 (°C) -40 – 125 | -40 – 70
-
工组温度范围 (°F) -40 – 158 | -40 – 257
操作/应用
-
电路应用 Signal | 电源和信号
包装特性
-
封装方法 Bag | Box
-
封装数量 6 | 12 | 36 | 72 | 500
参考编号
-
TE 内部编号 CAT-H3399-H648
