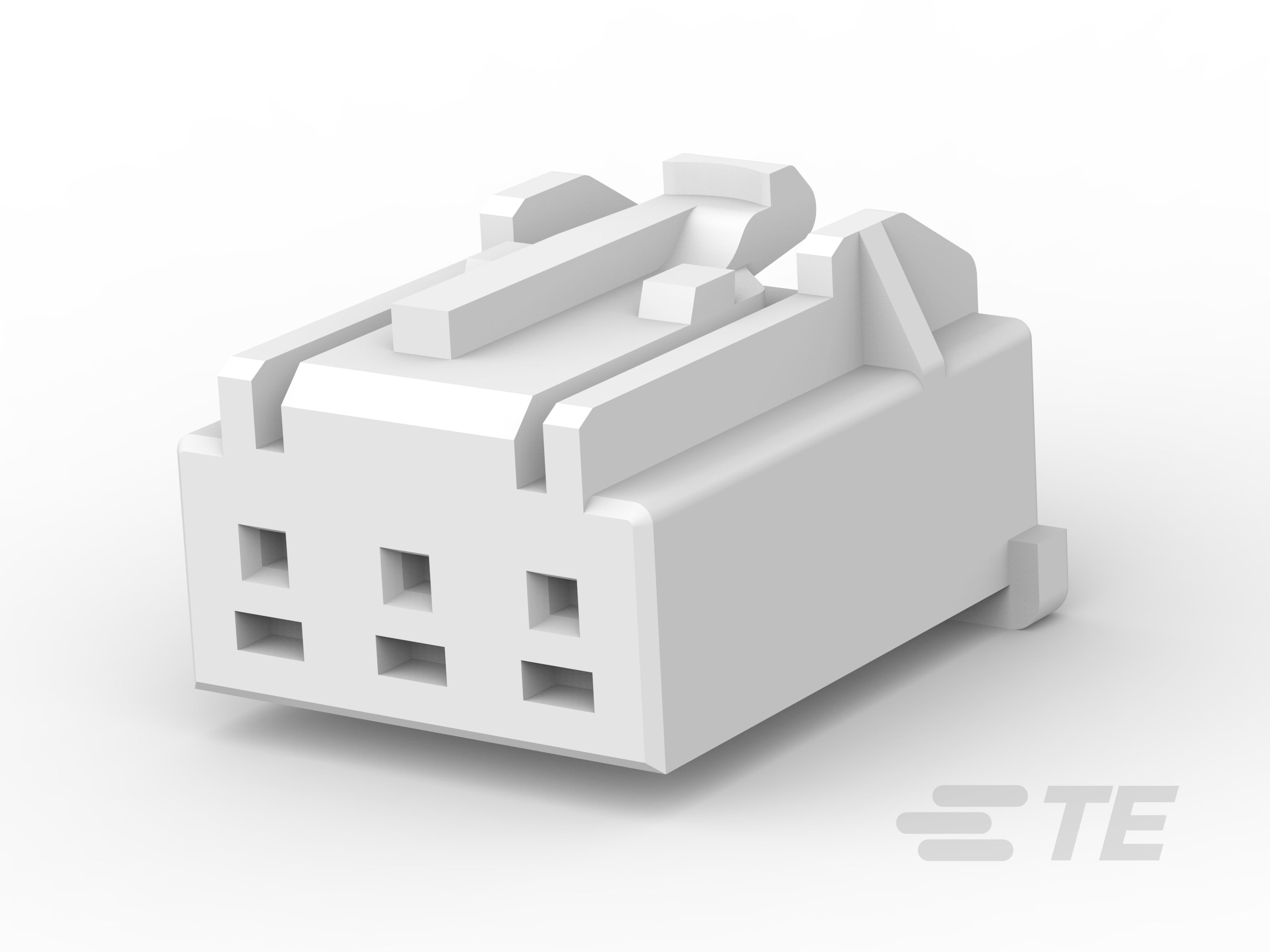

灼热丝信号 GRACE INERTIA 插头

请查看产品文档或联系我们以了解最新的机构审批信息。

• 连接器产品类型  外壳

• 连接器和壳体类型  插头

• 连接器系统  线到线

• 可密封  否

• 连接器和端子端接到  电线和电缆

• 位数  2, 3, 5, 6, 8

• 行数  1

• 工作电压 (VAC) 50

• 工作电压 (VDC) 50

• 连接器和键控代码  A, B, C, D

• 主要产品颜色  土黄色, 红色, 蓝色, 黄色

• 端子基材  铜合金

• 端子类型  公端

• 端子布局  直插式

• 壳体内的端子定位力  不带

• 端子额定电流（最大值） (A) 3

• 线缆端接方法  压接

• 接合固定类型  锁闩, 锁闩

• PCB 安装固定  不带

• 面板安装特性  不带

• 应力消除  不带

• 接合固定  带有

• 连接器安装类型  电缆安装（自由悬挂）

• 外壳材料  PA 66 GF

• 中心线（间距）  2.5 mm [ .098 in ]

• 壳体入口配置  两端闭合

• 线径 (mm²) .081 – .326

• 线径 (AWG) 28 – 22

• 连接器高度  5.88 mm [ .231 in ]

• 连接器长度 (mm) 13.2, 15.7, 20.7

• 连接器长度 (in) .224, .322, .516, .618, .814

• 工作温度范围  -30 – 105 °C [ -22 – 221 °F ]

• 电路应用  电源和信号

• UL 阻燃性等级  UL 94V-0

• 灼热丝额定值  灼热丝

• 封装方法  袋和盒

• 封装数量  400
