概述

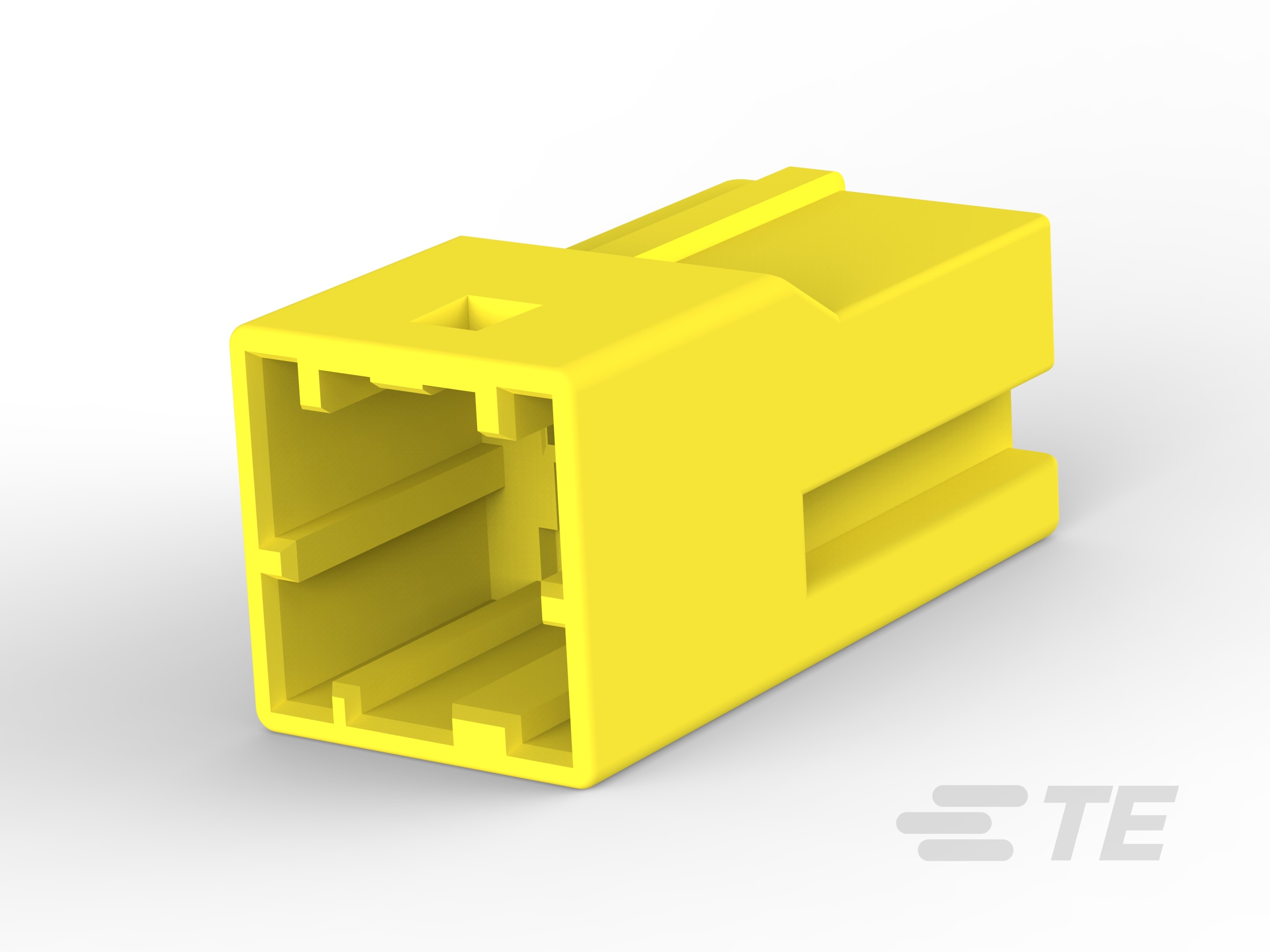

TE Connectivity (TE) 第二代 GRACE INERTIA  2.5 mm 间距连接器采用先进设计理念以实现更稳定、更可靠、更持久的连接。从家用电器到需要线对板信号传导应用的自动售货机,GRACE INERTIA 2.5mm 连接器可用于广泛的大型电气产品。

产品特性

  • 双光束接触设计提供良好的接触性和耐用性,系列产品有四种键控方式和颜色可供选择。符合人体工学的设计确保易于装配。
  • GRACE INERTIA 连接器由几种独特的材料制成,其中包括灼热丝和标准温度材料。
  • 无倒刺的接触体能防止钩线或缠绕。
  • 采用线对板和线对线结构。
  • 双光束接触设计提供良好的接触性和耐用性,系列产品有四种键控方式和颜色可供选择。符合人体工学的设计确保易于装配。
  • GRACE INERTIA 连接器由几种独特的材料制成,其中包括灼热丝和标准温度材料。
  • 无倒刺的接触体能防止钩线或缠绕。
  • 采用线对板和线对线结构。
  • 双光束接触设计提供良好的接触性和耐用性,系列产品有四种键控方式和颜色可供选择。符合人体工学的设计确保易于装配。
  • GRACE INERTIA 连接器由几种独特的材料制成,其中包括灼热丝和标准温度材料。
  • 无倒刺的接触体能防止钩线或缠绕。
  • 采用线对板和线对线结构。
  • 规格特性

    请查看产品文档或联系我们以了解最新的机构审批信息。

    产品类型特性

    • 连接器产品类型  外壳

    • 连接器和壳体类型  母端

    • 连接器系统  线到线

    • 可密封 

    • 连接器和端子端接到  电线和电缆

    结构特性

    • 位数  2, 3, 6, 8, 12

    • 行数  1, 2

    电气特征

    • 工作电压 (VDC) 250

    • 工作电压 (VAC) 250

    主体特性

    • 主要产品颜色  土黄色, 红色, 蓝色, 黄色, 黑色

    接触件特性

    • 端子类型  公端

    • 端子布局  直插式, 矩阵

    机械附件

    • 连接器安装类型  电缆安装(自由悬挂)

    壳体特性

    • 外壳材料  PBT GF

    • 中心线(间距)  2.5 mm [ .098 in ]

    尺寸

    • 连接器长度 (mm) 8.7, 11.15, 11.2, 13.7, 18.7

    • 连接器长度 (in) .342, .439, .44, .441, .539, .736, .775

    • 连接器宽度 (mm) 8.8, 14.4, 15.3

    • 连接器宽度 (in) .346, .567, .602

    • 连接器高度 (mm) 18.8, 18.85

    • 连接器高度 (in) .74, .742

    • 行间距 (mm) 7.6

    • 行间距 (in) .299, .3

    使用环境

    • 工组温度范围  -30 – 105 °C [ -22 – 221 °F ]

    操作/应用

    • 无卤素 

    • 电路应用  Signal

    识别标记

    • 电路识别特性  不带

    行业标准

    • 灼热丝额定值  标准件 - 非灼热丝

    • 与已批准的标准产品兼容  UL E28476

    • 与机构/标准产品兼容  UL

    • UL 阻燃性等级  UL 94V-0

    包装特性

    • 封装方法  Bag

    • 封装数量  400, 500, 750

    参考编号

    • TE 内部编号 CAT-G7534A-C1701
