FS10 系列 SMD 微型压缩式力传感器
- FS10
TE 的 FS10 系列表面贴装微型压缩式力传感器具有坚固的传感器封装，可提供卓越的性能和具有竞争力的价格。针对从可穿戴医疗器械、耐用家用电器到机器人等嵌入式力传感应用进行了优化。
产品特性
-
力传感器类型 : OEM 压力称重传感器
-
力作用方向 : 压力
-
满量程范围 (Newton): 0 – 1500 | 0 – 25 | 0 – 5
-
满量程范围 (lbf): 0 – 500 | 0 – 3000 | 0 – 1500
-
工组温度范围 : -40 – 95 °C [ -40 – 85 °F ]
概述
FS10 采用 TE 的高可靠性 Microfused 技术，测量范围从 500g 到 3000g（5N 到 30N）。 Microfused 技术可提供出色的测量范围和零点稳定性、出色的循环寿命、卓越的分辨率、高超量程能力以及 25mV/V 的未放大量程灵敏度。FS10 采用高电阻引脚模压塑料外壳，可直接与应变计信号连接（省去了内部 PCB），以保证高温过程中的性能稳定性，这意味着兼容手动焊接和回流焊。
特性
- 紧凑型表面贴装设计
- Microfused 应变片技术
- 高额定过载
- 出色的生命周期
- 低偏差（满量程时典型值小于 20μm）
- 低功耗

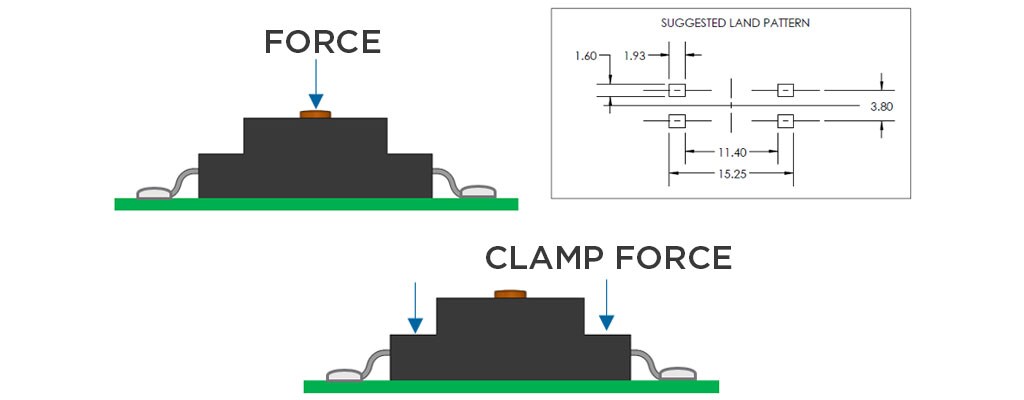

安装建议
建议将这款传感器直接焊接在 PCB 上，焊盘图如下所示。使用底面作为支撑，避免传感器底部和 PCB 之间有任何间隙。不需要额外的夹紧力。被测力应始终与销轴的轴线对齐，否则可能会因侧向力矩而损坏传感器。
注意：对外壳施加的夹紧力可能会使零点读数略有偏移。如果需要，请重新归零。
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
力传感器类型 OEM 压力称重传感器
电气特征
-
满量程范围 (Newton) 0 – 1500 | 0 – 25 | 0 – 5
-
满量程范围 (lbf) 0 – 500 | 0 – 3000 | 0 – 1500
-
电源电压范围 (VDC) 1 – 10
使用环境
-
工组温度范围 -40 – 95 °C [ -40 – 85 °F ]
-
精确度 (% of FS) ±.5
操作/应用
-
输出信号类型 15.2 mV/V | 18.1 mV/V | 18.5 mV/V
其他
-
力作用方向 压力
-
CTR 零点漂移 (%FS/°C) ±.02 | -0.05±0.02
-
灵敏度漂移 (%FS/°C) -0.05±0.02
参考编号
-
TE 内部编号 CAT-FLS0045
