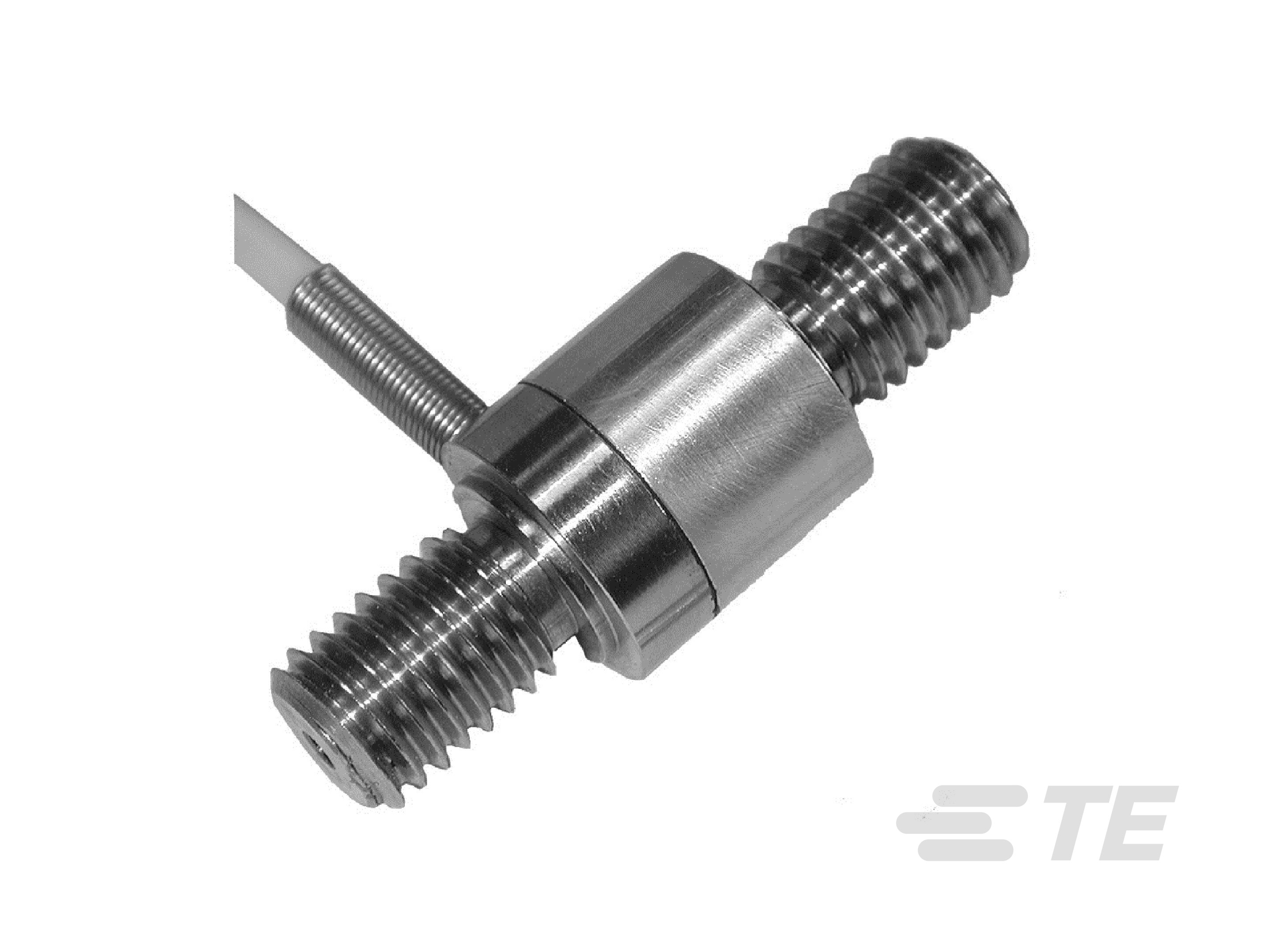

高达 10KN 的小型螺纹力传感器

高达 10KN 的小型螺纹力传感器-CAT-FLS0025
  • MEAS
|
  • MEAS XFTC302
XFTC302 系列专为静态和动态应用中的拉力和/或压力测量而开发。
更多 更少
联系我们

产品特性

  • 力传感器类型 : 微型称重传感器

  • 力作用方向 : 压力 | 拉力

  • 满量程范围 (Newton): 0 – 10000 | 0 – 5000

  • 满量程范围 (lbf): 0 – 2200 | 0 – 2248.1 | 0 – 1124

  • 工组温度范围 (°C): -55 – 175 | -40 – 85

  • 工组温度范围 (°F): -67 – 347 | -40 – 185

概述

XFTC302 采用由金属应变片组成的惠斯通电桥，可测量高达 10,000 N [2000 lbf] 的重载，同时能提供优异的温度稳定性。 使用两个螺纹 M10 螺栓可轻松将 XFTC302 安装到工业或 OEM 应用上。应力消除弹簧加强了输出电缆强度。针对更低的力和温度范围，TE 开发了另一个产品 XFTC301。此另外型号覆盖了从 2N 至 2000N 的范围。说明文档可以应客户要求提供，以便简化传感器的选择和使用，并提供使用指南。

特点

  • 量程：0-5 kN 至 0-10 kN [0-1 klbf 至 2 klbf]
  • 拉力和压力
  • 宽温度范围：-55 至 +175°C[-67 至 +347°F]
  • 宽温度补偿范围
  • 可选具有 IP 等级的更高防护
  • 重工业级
  • 可选集成式放大器
  • 易于定制的信号和设计
规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 力传感器类型  微型称重传感器

电气特征

  • 满量程范围 (Newton) 0 – 10000 | 0 – 5000

  • 满量程范围 (lbf) 0 – 2200 | 0 – 2248.1 | 0 – 1124

  • 电源电压范围 (VDC) 10 – 30 | 10

使用环境

  • 工组温度范围 (°C) -55 – 175 | -40 – 85

  • 工组温度范围 (°F) -67 – 347 | -40 – 185

  • 精确度 (% of FS) ±.5

操作/应用

  • 输出信号类型  ±1 mV/V | ±2 V

行业标准

  • IP 等级  IP50

其他

  • 力作用方向  压力 | 拉力

  • CTR 零点漂移 (%FS/°C) ±1/50

  • 灵敏度漂移 (%FS/°C) ±1/50

参考编号

  • TE 内部编号 CAT-FLS0025
