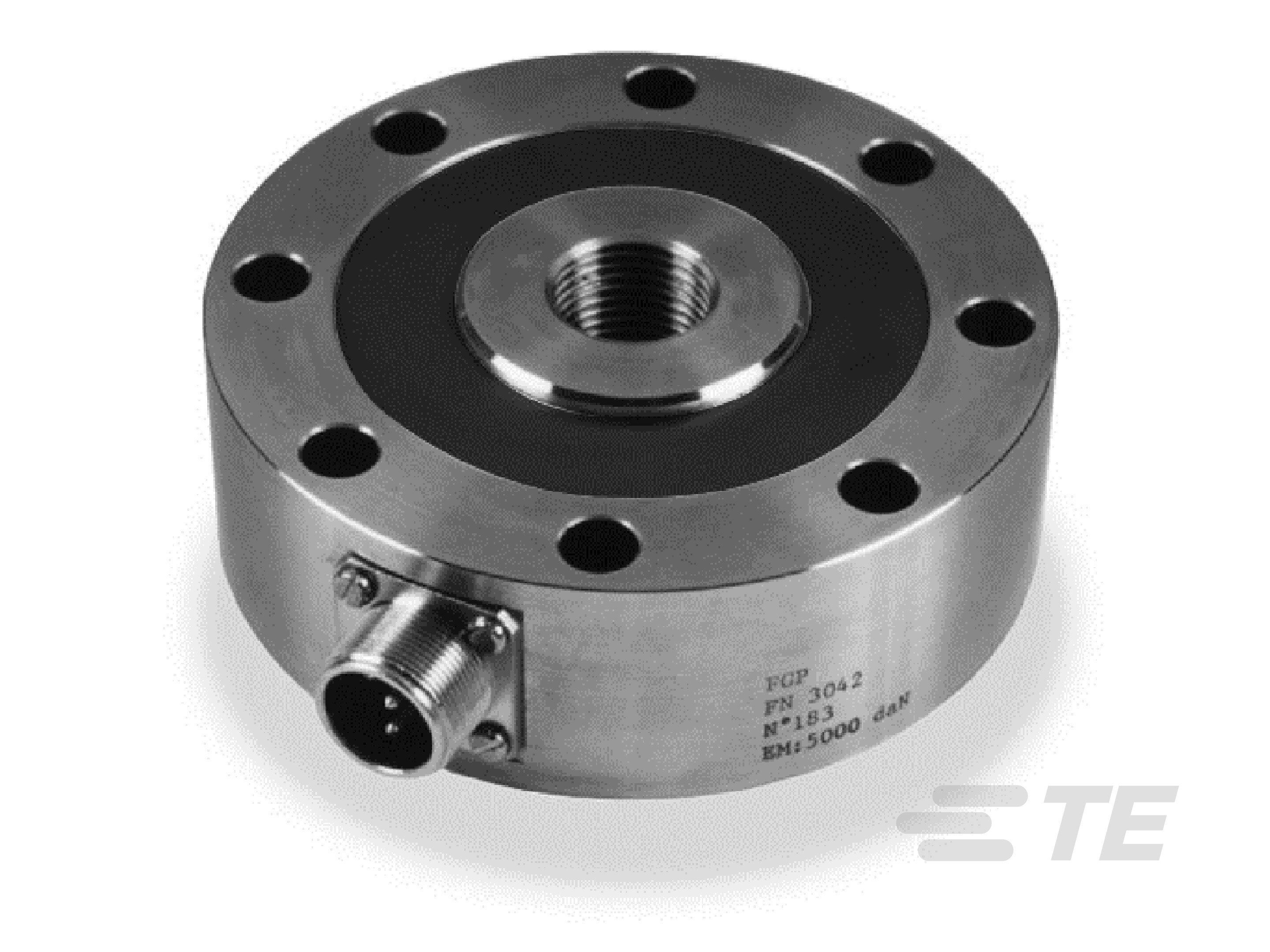

重载柱型力传感器

MEAS

MEAS FN3042

FN3042 非常适合于在测试台和疲劳测试中使用。

更多更少

联系我们

产品特性

力传感器类型 : 力称重传感器
力作用方向 : 压力 | 拉力
满量程范围 (Newton): 0 – 2000 | 0 – 100000 | 0 – 50000 | 0 – 25000 | 0 – 5000 | 0 – 200000 | 0 – 500000 | 0 – 10000
满量程范围 (lbf): 0 – 44960 | 0 – 2248 | 0 – 1124 | 0 – 449.6 | 0 – 5620 | 0 – 11240 | 0 – 2200 | 0 – 112400 | 0 – 45000 | 0 – 22500
工组温度范围 : -20 – 80 °C [ -4 – 176 °F ]

产品	TE 产品编号	力作用方向	满量程范围	满量程范围	电源电压范围	输出信号类型	CTR 零点漂移	欧盟 RoHS 符合性	欧盟 ELV 符合性
FN3042-A1-10KN	10212408-00	压力, 拉力	0 – 10000 Newton	0 – 2200 lbf	10 – 30 VDC	±2 V	±.5/50 %FS/°C	-	-
FN3042-2KN	10212638-00	压力, 拉力	0 – 2000 Newton	0 – 449.6 lbf	10 VDC	±1.5 mV/V	±.5/50 %FS/°C	-	-
FN3042-A1-100KN-/Z04	20021684-00	压力, 拉力	0 – 100000 Newton	0 – 22500 lbf	10 – 30 VDC	±2 V	±.5/50 %FS/°C	-	-
FN3042-A1-5KN-/Z14/PE	10210018-00	压力, 拉力	0 – 5000 Newton	0 – 1124 lbf	10 – 30 VDC	±2 V	±.5/50 %FS/°C	-	-
FN3042-A2-25KN	EFN30-25KN-C20013	压力, 拉力	0 – 25000 Newton	0 – 5620 lbf	-15 – 15 VDC	±5 V	±.5 %FS/°C	-	-
FN3042-200KN	EFN30-200KN-C20006	压力, 拉力	0 – 200000 Newton	0 – 44960 lbf	10 VDC	±1.5 mV/V	±.5 %FS/°C	-	-
FN3042-A1-25KN	EFN30-25KN-C20004	压力, 拉力	0 – 25000 Newton	0 – 5620 lbf	10 – 30 VDC	±2 V	±.5 %FS/°C	-	-
FN3042-5KN	EFN30-5KN-C20005	压力, 拉力	0 – 5000 Newton	0 – 1124 lbf	10 VDC	±1.5 mV/V	±.5 %FS/°C	-	-
FN3042-A2-200KN	EFN30-200KN-C20009	压力, 拉力	0 – 200000 Newton	0 – 44960 lbf	-15 – 15 VDC	±5 V	±.5 %FS/°C	-	-
FN3042-200KN-/PE	EFN30-200KN-C20011	压力, 拉力	0 – 200000 Newton	0 – 45000 lbf	10 VDC	±1.5 mV/V	±.5/50 %FS/°C	-	-
FN3042-A2-5KN	EFN30-5KN-C20028	压力, 拉力	0 – 5000 Newton	0 – 1124 lbf	-15 – 15 VDC	±5 V	±.5/50 %FS/°C	-	-
FN3042-100KN-/Z14	EFN30-100KN-C20009	压力, 拉力	0 – 100000 Newton	0 – 22500 lbf	10 VDC	±1.5 mV/V	±.5/50 %FS/°C	-	-
FN3042-500KN	EFN30-500KN-C20003	压力, 拉力	0 – 500000 Newton	0 – 112400 lbf	10 VDC	±1.5 mV/V	±.5 %FS/°C	-	-
FN3042-25KN	EFN30-25KN-C20005	压力, 拉力	0 – 25000 Newton	0 – 5620 lbf	10 VDC	±1.5 mV/V	±.5 %FS/°C	-	-
FN3042-10KN	EFN30-10KN-C20010	压力, 拉力	0 – 10000 Newton	0 – 2248 lbf	10 VDC	±1.5 mV/V	±.5 %FS/°C	-	-
FN3042-100KN	EFN30-100KN-C20006	压力, 拉力	0 – 100000 Newton	0 – 22500 lbf	10 VDC	±1.5 mV/V	±.5/50 %FS/°C	-	-
FN3042-50KN	EFN30-50KN-C20010	压力, 拉力	0 – 50000 Newton	0 – 11240 lbf	10 VDC	±1.5 mV/V	±.5 %FS/°C	-	-

概述

得益于机械设计，FN3042 特别耐用。 它可测量 5 kN 至 500 kN 标准范围内的拉力和压力，且能够进行 1,000,000 多次满量程循环，同时在零点偏移稳定性中将变化保持在极小的范围内。

该传感器外壳完全由不锈钢制造，具有高 IP 防护等级，可用于疲劳测试台或者高温或腐蚀液环境中的校准。

作为拥有多年经验的传感器设计和制造商，Measurement Specialties, Inc. 常常与客户合作，按要求定制适合特殊用途和测试环境的传感器。同时我们也根据客户需要提供成套系统。配套元件（传感器、电源、放大器和数显系统）配置统一，经过校正，可供客户立即使用。

特点

重工业级柱型测力传感器
量程：5 至 500 kN [1 至 100 klbf]
拉力和压力
适用于疲劳和碰撞试验
带集成放大器的标准大信号输出
高刚度
精确度：0.25% F.S.
可按要求与特种液压工作油兼容
可选集成式放大器

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

力传感器类型 力称重传感器

电气特征

满量程范围 (Newton) 0 – 2000 | 0 – 100000 | 0 – 50000 | 0 – 25000 | 0 – 5000 | 0 – 200000 | 0 – 500000 | 0 – 10000
满量程范围 (lbf) 0 – 44960 | 0 – 2248 | 0 – 1124 | 0 – 449.6 | 0 – 5620 | 0 – 11240 | 0 – 2200 | 0 – 112400 | 0 – 45000 | 0 – 22500
电源电压范围 (VDC) -15 – 15 | 10 | 10 – 30

使用环境

工组温度范围 -20 – 80 °C [ -4 – 176 °F ]
精确度 (% of FS) ±.25

操作/应用

输出信号类型 ±1.5 mV/V | ±2 V | ±5 V

行业标准

IP 等级 IP50

其他

力作用方向 压力 | 拉力
CTR 零点漂移 (%FS/°C) ±.5 | ±.5/50
灵敏度漂移 (%FS/°C) ±1/50

参考编号

TE 内部编号 CAT-FLS0011

数据表/目录页

FN3042 pdf 英文版本
FN3042 pdf 法语
