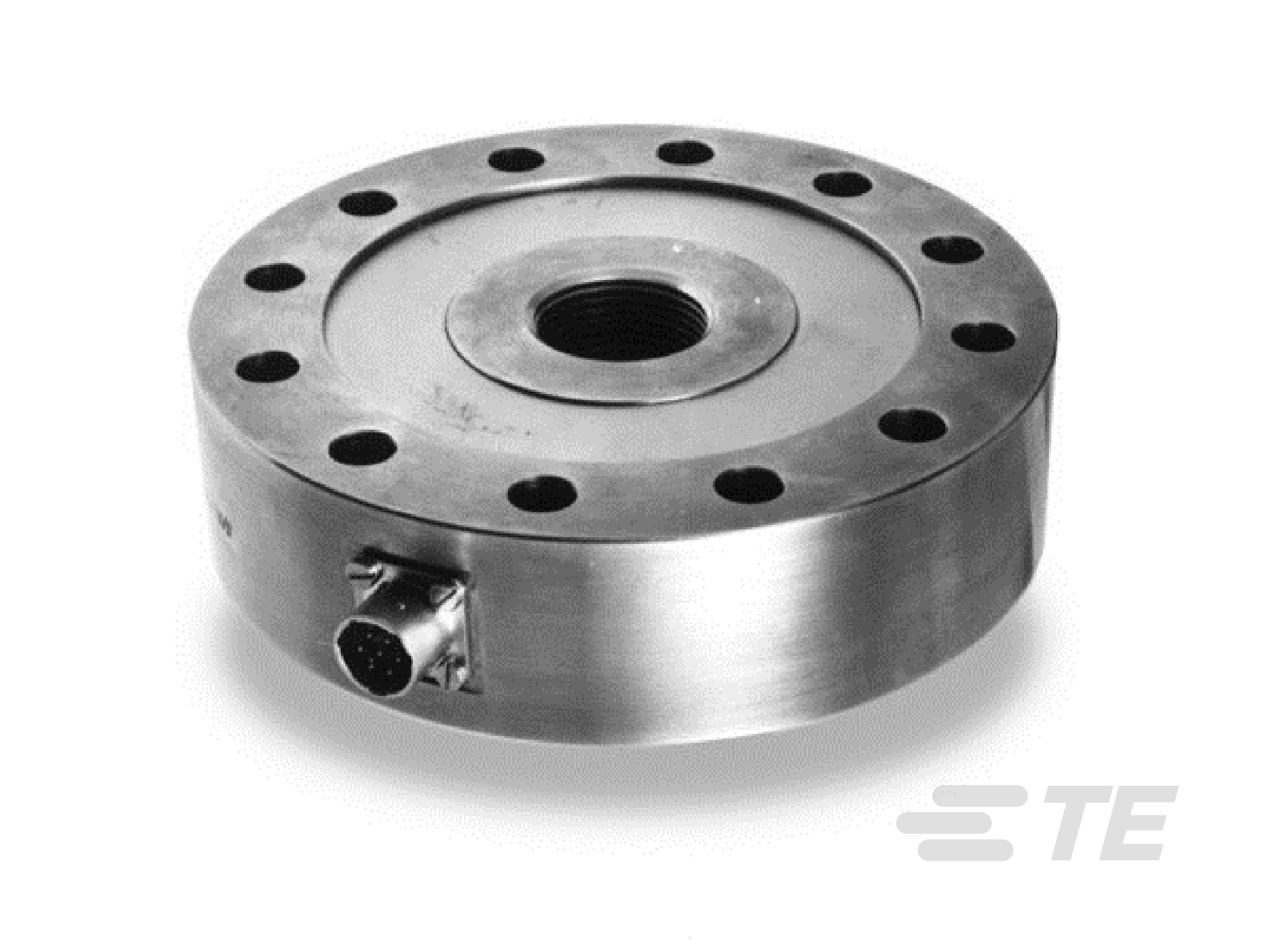

Load Cell up to 200,000 Lb, FN3000

MEAS

MEAS FN3000

FN3000 测量从 0-10 kN 至 0-1000 kN 标准量程内的拉力和压力，其机械设计和应变片布局可将横向影响降至最低。

产品特性

力传感器类型 : 力称重传感器
力作用方向 : 压力, 拉力
满量程范围 (Newton): 0 – 1000000, 0 – 100000, 0 – 50000, 0 – 25000, 0 – 200000, 0 – 500000, 0 – 10000
满量程范围 (lbf): 0 – 224800, 0 – 44960, 0 – 11200, 0 – 2200, 0 – 112400, 0 – 5600, 0 – 45000, 0 – 22500
工组温度范围 : -20 – 80 °C [ -4 – 176 °F ]

产品	TE 产品编号	文档	力作用方向	满量程范围	满量程范围	电源电压范围	输出信号类型	欧盟 RoHS 符合性	欧盟 ELV 符合性
FN3000-25KN-/Z36	20018780-00		压力, 拉力	0 – 25000 Newton	0 – 5600 lbf	10 VDC	±2 mV/V	-	-
FN3000-100KN-/PE/L5M	20019196-00		压力, 拉力	0 – 100000 Newton	0 – 22500 lbf	10 VDC	±2 mV/V	-	-
FN3000-A1-200KN-/PE	EFN30-200KN-C20008		压力, 拉力	0 – 200000 Newton	0 – 45000 lbf	10 – 30 VDC	±2 V	-	-
FN3000-A2-10KN	EFN30-10KN-S00002		压力, 拉力	0 – 10000 Newton	0 – 2200 lbf	-15 – 15 VDC	±5 V	-	-
FN3000-25KN	EFN30-25KN-C20002		压力, 拉力	0 – 25000 Newton	0 – 5600 lbf	10 VDC	±2 mV/V	-	-
FN3000-1000KN	EFN30-1MN-C20001		压力, 拉力	0 – 1000000 Newton	0 – 224800 lbf	10 VDC	±2 mV/V	-	-
FN3000-A1-500KN	EFN30-500KN-C20004		压力, 拉力	0 – 500000 Newton	0 – 112400 lbf	10 – 30 VDC	±2 V	-	-
FN3000-A2-200KN	EFN30-200KN-C20017		压力, 拉力	0 – 200000 Newton	0 – 45000 lbf	-15 – 15 VDC	±5 V	-	-
FN3000-A2-50KN	EFN30-50KN-C20029		压力, 拉力	0 – 50000 Newton	0 – 11200 lbf	-15 – 15 VDC	±5 V	-	-
FN3000-A1-50KN	EFN30-50KN-C20001		压力, 拉力	0 – 50000 Newton	0 – 11200 lbf	10 – 30 VDC	±2 V	-	-
FN3000-A1-200KN	EFN30-200KN-C20001	3D PDF	压力, 拉力	0 – 200000 Newton	0 – 45000 lbf	10 – 30 VDC	±2 V	-	-
FN3000-A1-200KN-/Z04	20017050-00		压力, 拉力	0 – 200000 Newton	0 – 44960 lbf	10 – 30 VDC	±2 V	-	-
FN3000-200KN-/PE/L3M	20020745-00		压力, 拉力	0 – 200000 Newton	0 – 45000 lbf	10 VDC	±2 mV/V	-	-
FN3000-A1-100KN-/Z04	20020555-00	3D PDF	压力, 拉力	0 – 100000 Newton	0 – 22500 lbf	10 – 30 VDC	±2 V	-	-
FN3000-50KN-/Z35	20019544-00		压力, 拉力	0 – 50000 Newton	0 – 11200 lbf	10 VDC	±2 mV/V	-	-
FN3000-50KN-/Z36/PE/P5	EFN30-50KN-C20028		压力, 拉力	0 – 50000 Newton	0 – 11200 lbf	10 VDC	±2 mV/V	-	-
FN3000-A1-25KN	EFN30-25KN-C20001		压力, 拉力	0 – 25000 Newton	0 – 5600 lbf	10 – 30 VDC	±2 V	-	-
FN3000-200KN-/Z06	EFN30-200KN-C20016		压力, 拉力	0 – 200000 Newton	0 – 45000 lbf	10 VDC	±2 mV/V	-	-
FN3000-A1-10KN	EFN30-10KN-C20001		压力, 拉力	0 – 10000 Newton	0 – 2200 lbf	10 – 30 VDC	±2 V	-	-
FN3000-50KN	EFN30-50KN-C20002		压力, 拉力	0 – 50000 Newton	0 – 11200 lbf	10 VDC	±2 mV/V	-	-
FN3000-10KN	EFN30-10KN-C20002		压力, 拉力	0 – 10000 Newton	0 – 2200 lbf	10 VDC	±2 mV/V	-	-
FN3000-500KN	EFN30-500KN-C20001		压力, 拉力	0 – 500000 Newton	0 – 112400 lbf	10 VDC	±2 mV/V	-	-

概述

根据量程不同，FN3000 使用铝合金或不锈钢结构，并提供多种选项。 该传感器特别适合测试台应用并可用于多种严苛环境，可定制以提供更佳保护。

作为拥有多年经验的传感器设计和制造商，Measurement Specialties, Inc. 常常与客户合作，按要求定制适合特殊用途和测试环境的传感器。

同时我们也根据客户需要提供成套系统。配套元件（传感器、电源、放大器和数显系统）配置统一，经过校正，可供客户立即使用。

特点

重载轮辐式力传感器
标准量程：10 至 1000 kN [2 至 200 klbf]
超高稳定性
铝或不锈钢
高 IP 防护等级可选
带集成式放大器的标准大信号输出型
静态和动态应用
拉力和压力
线性：0.1% F.S.
可选集成式放大器
可选 IP65 防护等级

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

力传感器类型 力称重传感器

电气特征

满量程范围 (Newton) 0 – 1000000, 0 – 100000, 0 – 50000, 0 – 25000, 0 – 200000, 0 – 500000, 0 – 10000
满量程范围 (lbf) 0 – 224800, 0 – 44960, 0 – 11200, 0 – 2200, 0 – 112400, 0 – 5600, 0 – 45000, 0 – 22500
电源电压范围 (VDC) -15 – 15, 10, 10 – 30

使用环境

工组温度范围 -20 – 80 °C [ -4 – 176 °F ]
精确度 (% of FS) ±.1

操作/应用

输出信号类型 ±2 mV/V, ±2 V, ±5 V

行业标准

IP 等级 IP50

其他

力作用方向 压力, 拉力
CTR 零点漂移 (%FS/°C) ±.5
灵敏度漂移 (%FS/°C) ±1/50

参考编号

TE 内部编号 CAT-FLS0008

数据表/目录页

FN3000 pdf 英文版本
