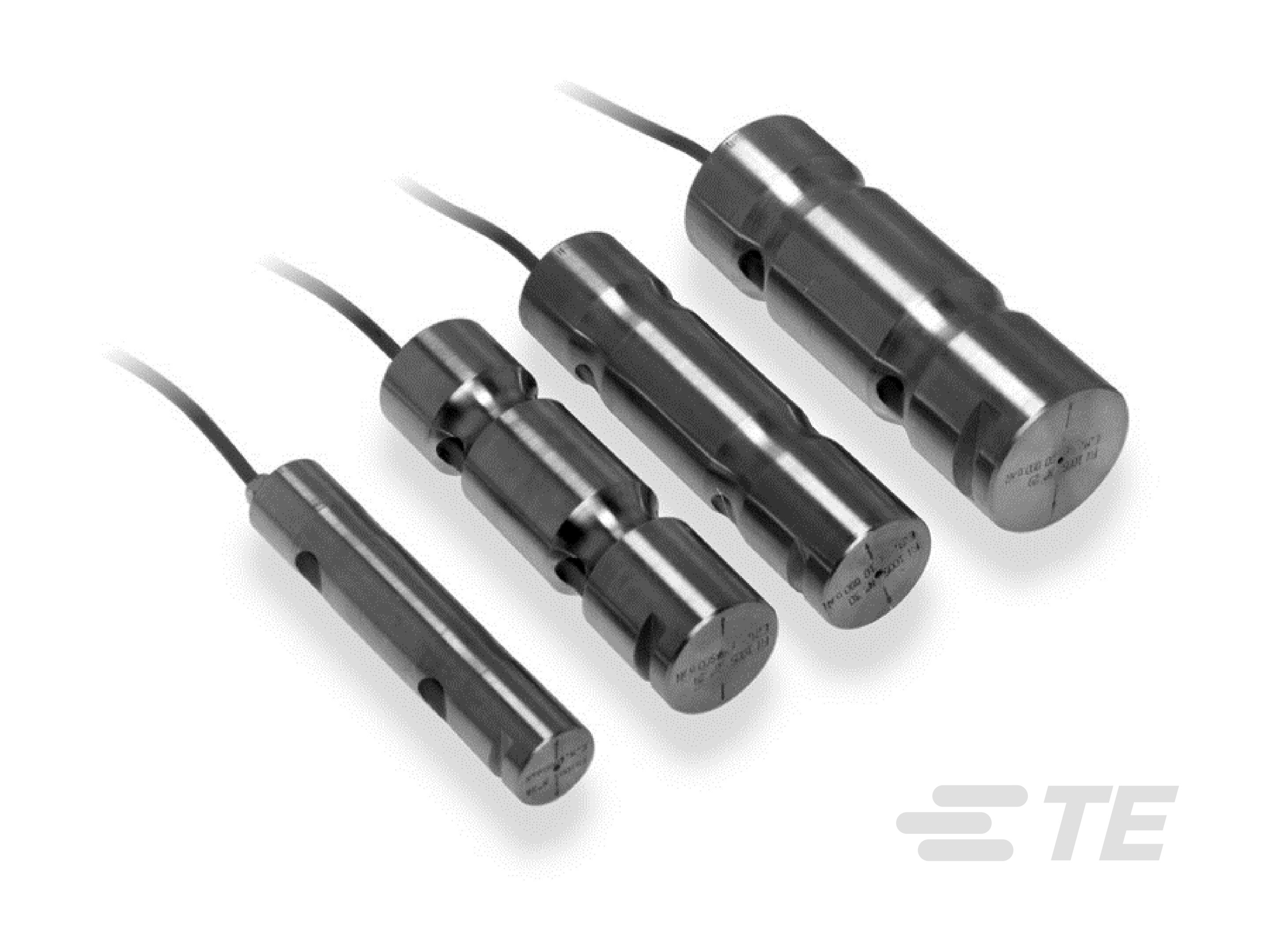

Load Pins, FN1010

MEAS

MEAS FN1010

FN1010 为用于常规安装元件的安装而设计。

产品特性

力传感器类型 : 力称重传感器
力作用方向 : 压力, 拉力
满量程范围 (Newton): 0 – 50000, 0 – 5000, 0 – 20000, 0 – 200000, 0 – 500000, 0 – 10000
满量程范围 (lbf): 0 – 1124, 0 – 11200, 0 – 112000
工组温度范围 : -20 – 80 °C [ -4 – 176 °F ]

产品	TE 产品编号	力作用方向	满量程范围	满量程范围	IP 等级	电源电压范围	输出信号类型	欧盟 RoHS 符合性
FN1010-83-10KN	EFN10-10KN-S00003	压力, 拉力	0 – 10000 Newton	-	IP50	10 VDC	±1.5 mV/V	-
FN1010-82-10KN	EFN10-10KN-S00002	压力, 拉力	0 – 10000 Newton	-	IP50	10 VDC	±1.5 mV/V	-
FN1010-77-A3-20KN	EFN10-20KN-S00001	压力, 拉力	0 – 20000 Newton	-	IP50	12 – 36 VDC	4 – 20 mA	-
FN1010-85-5KN	EFN10-5KN-S00001	压力, 拉力	0 – 5000 Newton	0 – 1124 lbf	IP50	10 VDC	.6 mV/V	-
FN1010-44-20KN	20007577-00	压力, 拉力	0 – 20000 Newton	-	IP50	10 – 30 VDC	.5 – 4.5 V	-
FN1010-54-A3-50KN	10210902-00	压力, 拉力	0 – 50000 Newton	0 – 11200 lbf	IP50	12 – 36 VDC	4 – 20 mA	-
FN1010-70-A1-200KN	10210901-00	压力, 拉力	0 – 200000 Newton	-	IP50	24 VDC	.5 – 9.5 V	-
FN1010-101-500KN	10211438-00	压力, 拉力	0 – 500000 Newton	0 – 112000 lbf	IP65	10 VDC	±1.5 mV/V	-
FN1010-48-50KN	EFN10-50KN-S20001	压力, 拉力	0 – 50000 Newton	0 – 11200 lbf	IP50	10 VDC	±2 mV/V	-
FN1010-48-A1-50KN	EFN10-50KN-S20002	压力, 拉力	0 – 50000 Newton	0 – 11200 lbf	IP50	14 – 30 VDC	.5 – 9.5 V	-

概述

可以通过改变某些尺寸来协助植入。 FN1010 适用于起重电机和搬运设备上的多种应用。负荷销可以用于测量旋转元件（皮带轮、胶缆轮等等）上的力，并且可以直接安装在卸扣上。感应元件的惠斯通电桥电路中配备有薄膜应变仪。所有 FN1010 负荷销都具有键控防旋转槽。针对某些应用，可选择将负载销制作成防水型，并且不受静水压力影响。此外，FN1010 集成有高电平模拟输出。TE 在传感器设计和制造方面积累了多年经验，经常与客户合作，以设计或定制可满足特定使用条件和测试环境的传感器。同时，我们也根据客户需要提供成套系统。配套元件（传感器、电源、放大器和数显系统）配置统一，经过校正，可供客户立即使用。

特点

负荷销设计
量程：10 至 2000 kN（2 至 400 klbf）
可按要求提供其他量程
电压或电流输出
拉力和压力
可选：防水
高安全系数
可选：防水
可提供双向版本
配有集成式放大器的电平输出型

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

力传感器类型 力称重传感器

电气特征

满量程范围 (Newton) 0 – 50000, 0 – 5000, 0 – 20000, 0 – 200000, 0 – 500000, 0 – 10000
满量程范围 (lbf) 0 – 1124, 0 – 11200, 0 – 112000
电源电压范围 (VDC) 10, 10 – 30, 12 – 36, 14 – 30, 24

使用环境

工组温度范围 -20 – 80 °C [ -4 – 176 °F ]
精确度 (% of FS) ±1

操作/应用

输出信号类型 .5 – 4.5 V, .5 – 9.5 V, .6 mV/V, ±1.5 mV/V, ±2 mV/V, 4 – 20 mA

行业标准

IP 等级 IP50, IP65

其他

力作用方向 压力, 拉力
CTR 零点漂移 (%FS/°C) ±.5/50
灵敏度漂移 (%FS/°C) ±1/50

参考编号

TE 内部编号 CAT-FLS0005

数据表/目录页

FN1010 pdf 法语
FN1010 pdf 英文版本
