Compression Washer Load Cells

Compression Washer Load Cells-CAT-FLS0004

MEAS

|

MEAS FMT

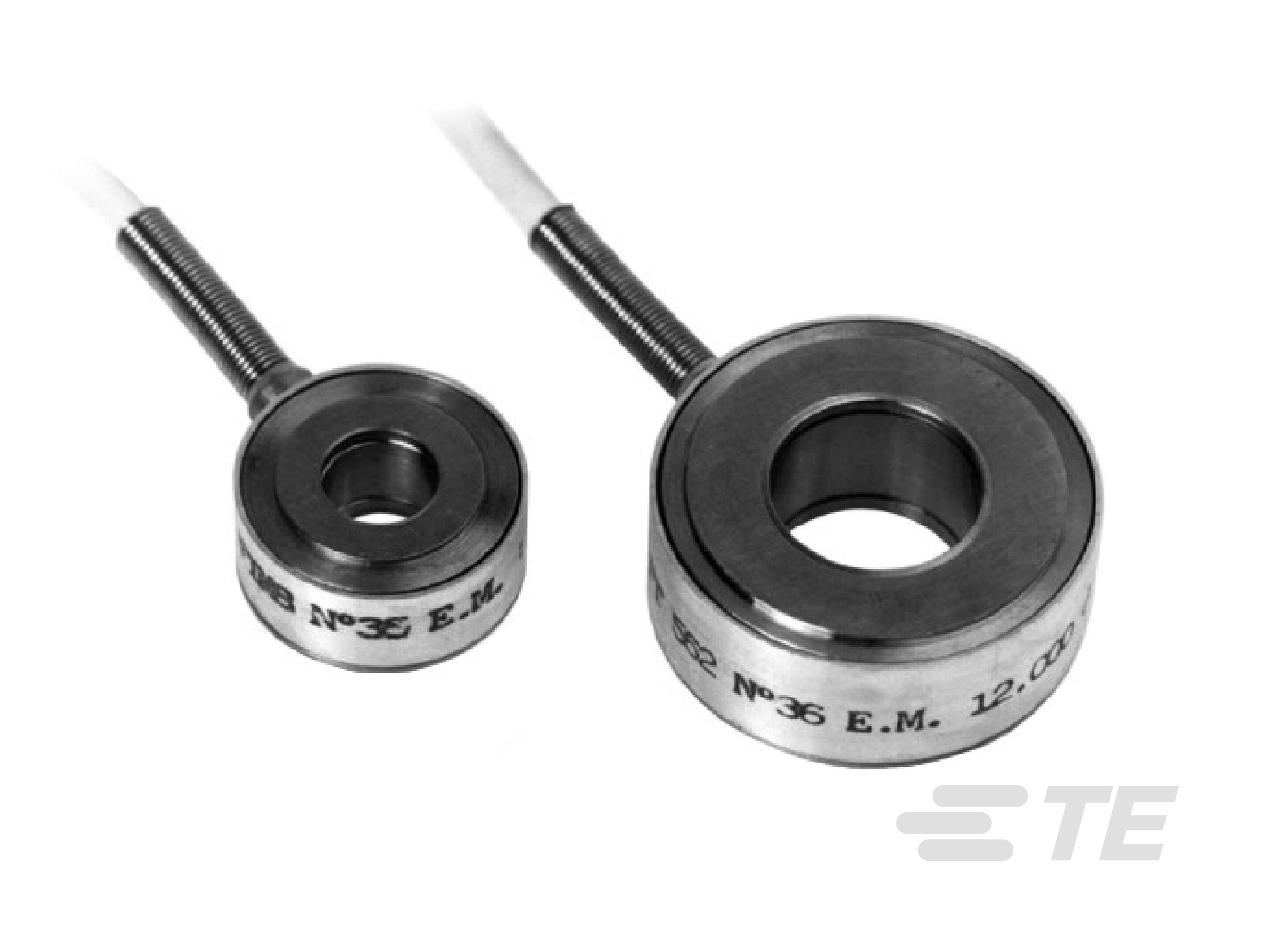

FMT 垫圈式力传感器用于测量夹紧力和紧固力。

数据手册 |

产品特性

力传感器类型 : 力称重传感器
力作用方向 : 压力
满量程范围 (Newton): 0 – 220000 | 0 – 270000 | 0 – 80000 | 0 – 20000 | 0 – 140000 | 0 – 35000 | 0 – 55000
满量程范围 (lbf): 0 – 18000 | 0 – 31500 | 0 – 60700 | 0 – 12400 | 0 – 4500 | 0 – 49500 | 0 – 7870
工组温度范围 (°C): -40 – 90 | -20 – 80
工组温度范围 (°F): -40 – 194 | -4 – 176

产品	TE 产品编号	文档	满量程范围	满量程范围	工组温度范围	欧盟 ELV 符合性
FMT6-20KN-/L10M	20007517-00		0 – 20000 Newton	0 – 4500 lbf	-20 – 80 °C	-
FMT6-20KN-/Z04	20025181-00		0 – 20000 Newton	0 – 4500 lbf	-40 – 90 °C	-
FMT6-20KN-/L5M	10201508-00		0 – 20000 Newton	0 – 4500 lbf	-20 – 80 °C	-
FMT10-55KN	EFMT1-55KN-C00001		0 – 55000 Newton	0 – 12400 lbf	-20 – 80 °C	-
FMT22-270KN	EFMT2-270KN-C20001		0 – 270000 Newton	0 – 60700 lbf	-20 – 80 °C	-
FMT12-80KN	EFMT1-80KN-C20001		0 – 80000 Newton	0 – 18000 lbf	-20 – 80 °C	-
FMT8-35KN	EFMT8-35KN-C20001		0 – 35000 Newton	0 – 7870 lbf	-20 – 80 °C	-
FMT20-220KN	EFMT2-220KN-C20001		0 – 220000 Newton	0 – 49500 lbf	-20 – 80 °C	-
FMT6-20KN	EFMT6-20KN-C20001		0 – 20000 Newton	0 – 4500 lbf	-20 – 80 °C	-
FMT16-140KN	EFMT1-140KN-C00001		0 – 140000 Newton	0 – 31500 lbf	-20 – 80 °C	-

概述

传感器的特殊设计减小了与在紧固过程中摩擦力产生的扭力相关的磁滞及灵敏度差异。 FMT 具有高刚度，可用于静态和动态应用。作为拥有多年经验的传感器设计和制造商，TE Connectivity (TE) 常常与客户合作，按要求定制适合特殊用途和测试环境的传感器。说明文档可以应客户要求提供，以便简化传感器的选择和使用，并提供有帮助的提示。

优势

按要求用于高温环境
量程：20 kN 至 320 kN [4 klbf 至 64 klbf]
量程兼容多种螺丝尺寸
高刚度
螺丝尺寸
压力
适用于静态和动态应用
提供支撑垫圈

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

力传感器类型 力称重传感器

电气特征

满量程范围 (Newton) 0 – 220000 | 0 – 270000 | 0 – 80000 | 0 – 20000 | 0 – 140000 | 0 – 35000 | 0 – 55000
满量程范围 (lbf) 0 – 18000 | 0 – 31500 | 0 – 60700 | 0 – 12400 | 0 – 4500 | 0 – 49500 | 0 – 7870
电源电压范围 (VDC) 10

使用环境

工组温度范围 (°C) -40 – 90 | -20 – 80
工组温度范围 (°F) -40 – 194 | -4 – 176
精确度 (% of FS) 1 – 5

操作/应用

输出信号类型 2 mV/V

行业标准

IP 等级 IP50

其他

力作用方向压力
CTR 零点漂移 (%FS/°C) ±.5/50
灵敏度漂移 (%FS/°C) ±1/50

参考编号

TE 内部编号 CAT-FLS0004
