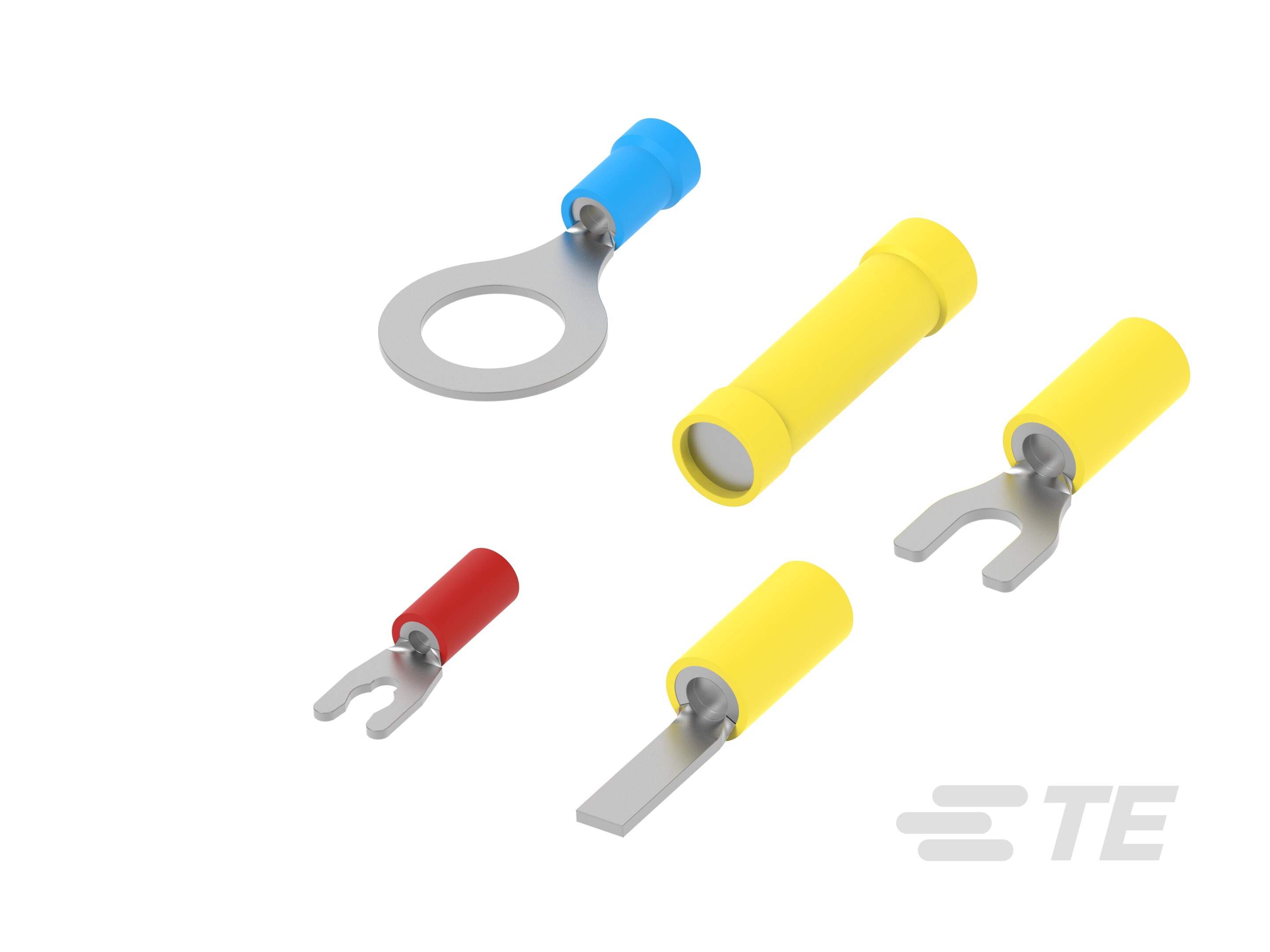

乙烯基绝缘插针

请查看产品文档或联系我们以了解最新的机构审批信息。

• 可密封  否

• 与分离式电线类型兼容  绞线

• 电线绝缘支持固定类型  绝缘支撑

• 形状描述  导线引脚 - 001, 导线引脚 - 002

• 与线缆类型兼容  分离式导线

• 主要产品颜色  红色, 蓝色, 黄色

• 绝缘材料  PVC

• 套管材料  PVC

• 端子接合区域电镀材料厚度 (µm) 2.54, 3.81

• 端子接合区域电镀材料厚度 (µin) 99.9998, 150

• 端子制造  冲压成形

• 压接导线端子类型  导线引脚, 插针, 插针

• 对接公端宽度 (mm) 2.92, 2.95, 4.19

• 对接公端宽度 (in) .115, .116, .165

• 对接公端厚度 (mm) .79, 1.02

• 对接公端厚度 (in) .031, .04

• 接合插针直径 (mm) 1.78, 2.6

• 接合插针直径 (in) .07, .102

• 压线筒类型  Closed

• 端子电镀材料  锡

• 端子形状和构造  圆形, 圆形

• 端子方向  直式

• 端子接触部长度 (mm) 11, 12.4, 6.7, 9.9

• 端子接触部长度 (in) .26, .39, .432, .487

• 带导线绝缘  不带, 带有

• 兼容的绝缘直径范围 (mm) 2.67 – 3.36, 2.7 – 3.6, 2.92 – 4.83, 3 – 4.9, 3.6, 3.71, 3.8 – 6.4, 4.9, 4.95, 6.4

• 兼容的绝缘直径范围 (in) .105 – .14, .106 – .141, .115 – .19, .118 – .192, .141, .146, .149 – .251, .15 – .25, .192, .195, .251, .252

• 线径 (AWG) 12 – 10, 16 – 14, 17 – 13, 22 – 16

• 线径 (mm²) .26 – 1.65, .3 – 1.42, 1 – 2.5, 1.04 – 2.62, 2.62 – 6.63, 3 – 6

• 线径 (CMA) 509 – 3260, 2050 – 5180, 5180 – 13100

• 压线筒内径 (mm) 3.68, 3.7, 4.95, 6.4

• 压线筒内径 (in) .145, .195, .252

• 端子材料厚度 (mm) .79, .8, .99

• 端子材料厚度 (in) .031, .032, .039

• 产品总长度 (mm) 20.65, 20.7, 23, 23.7, 23.82, 29.4

• 产品总长度 (in) .81, .813, .9, .933, .938, 1.158

• DIN 电线尺寸 (mm²) .5 – 1, 1 – 2.5, 2.5 – 6

• DIN 电线尺寸 (AWG) 12 – 10, 16 – 14, 22 – 16

• 绝缘选项  部分绝缘

• 工作温度范围  105 °C [ 221 °F ]

• 封装数量  500, 1000

• 封装方法  Bag, Box, 零散零件
