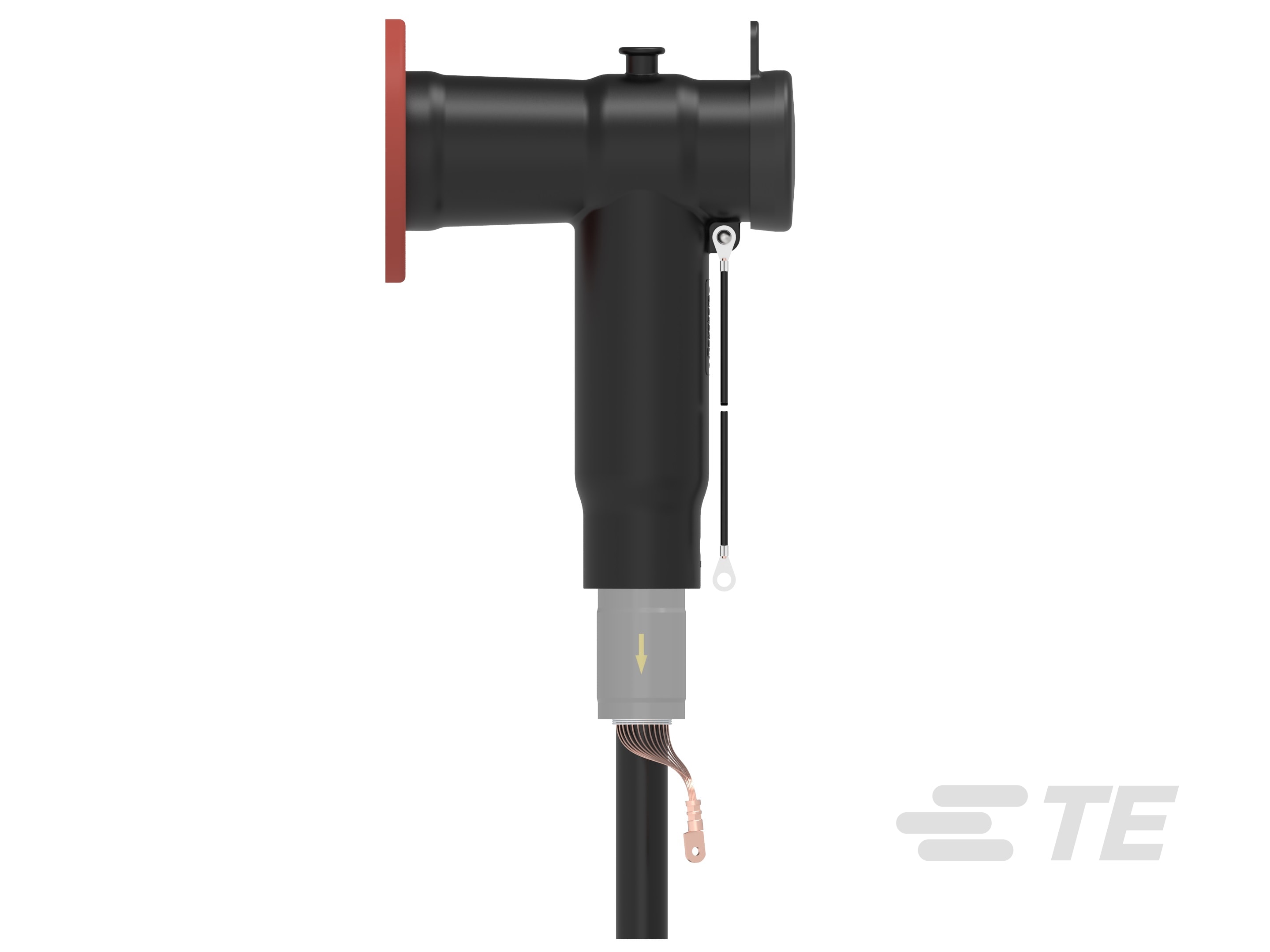

用于 C 型套管的可分离连接器，630A

我们的 Raychem ELBC 混合屏蔽式可分离连接器用于 C 型套管 (EN 50180/EN 50181)，设计用于将聚合物电缆连接到高达 24kV/630A 的中压开关设备和变压器。

产品特性

产品供货情况 : 全球
安装说明 : 英语
安装技术 : 机械
电压等级 (kV): ≤ 12, ≤ 17.5, ≤ 24
衬套类型 : 630A

产品	TE 产品编号	文档	电压等级	兼容导体直径范围	兼容的绝缘直径范围	兼容的导体截面范围	欧盟 RoHS 符合性	欧盟 ELV 符合性
ELBC-585A-IT01	ES3443-000	\u4EA7\u54C1\u56FE\u7EB8	≤ 17.5 kV, ≤ 24 kV, ≤ 12 kV	-	24.3 – 34.6 mm, 21.6 – 30.4 mm, 23 – 32.3 mm	150 – 300 mm², 120 – 300 mm²	-	-
ELBC-585C-IT01	ES3471-000	\u4EA7\u54C1\u56FE\u7EB8	≤ 17.5 kV, ≤ 24 kV, ≤ 12 kV	-	24.3 – 34.6 mm, 21.6 – 30.4 mm, 23 – 32.3 mm	150 – 300 mm², 120 – 300 mm²	-	-
ELBC-585D-IT01	ES3444-000	\u4EA7\u54C1\u56FE\u7EB8	≤ 17.5 kV, ≤ 24 kV, ≤ 12 kV	-	24.3 – 34.6 mm, 21.6 – 30.4 mm, 23 – 32.3 mm	150 – 300 mm², 120 – 300 mm²	-	-
ELBC-24-FB-K1-630-L	2410648-1	\u4EA7\u54C1\u56FE\u7EB8	≤ 24 kV	-	24.3 – 34.6 mm, 21.6 – 30.4 mm, 23 – 32.3 mm	150 – 300 mm², 120 – 300 mm²	-	-
ELBC-24-FB-K1-630-2	2437158-1	\u4EA7\u54C1\u56FE\u7EB8	≤ 17.5 kV, ≤ 24 kV, ≤ 12 kV	-	24.3 – 34.6 mm, 21.6 – 30.4 mm, 23 – 32.3 mm	150 – 300 mm², 120 – 300 mm²	-	-
ELBC-24-SCA-K1-630-SA	2377259-1	\u4EA7\u54C1\u56FE\u7EB8	≤ 17.5 kV, ≤ 24 kV, ≤ 12 kV	12.7 mm, 28.7 mm	24.3 – 34.6 mm, 21.6 – 30.4 mm, 23 – 32.3 mm	150 – 300 mm², 120 – 300 mm²	-	-
ELBC-24-FB-K1-630	2405747-1	\u4EA7\u54C1\u56FE\u7EB8	≤ 24 kV	-	24.3 – 34.6 mm, 21.6 – 30.4 mm, 23 – 32.3 mm	150 – 300 mm², 120 – 300 mm²	-	-
ELBC-24-SCA-K1-630-B	2377259-3	\u4EA7\u54C1\u56FE\u7EB8	≤ 17.5 kV, ≤ 24 kV, ≤ 12 kV	17.7 mm, 31.4 mm	24.3 – 34.6 mm, 21.6 – 30.4 mm, 23 – 32.3 mm	150 – 300 mm², 120 – 300 mm²	-	-
ELBC-24-SCA-K1-630-A	2377259-2	\u4EA7\u54C1\u56FE\u7EB8	≤ 17.5 kV, ≤ 24 kV, ≤ 12 kV	14.9 mm, 30.5 mm	24.3 – 34.6 mm, 21.6 – 30.4 mm, 23 – 32.3 mm	150 – 300 mm², 120 – 300 mm²	-	-
ELBC-24-SCA-K1-630-E	2377259-6	\u4EA7\u54C1\u56FE\u7EB8	≤ 17.5 kV, ≤ 24 kV, ≤ 12 kV	29.2 mm, 44.1 mm	24.3 – 34.6 mm, 21.6 – 30.4 mm, 23 – 32.3 mm	150 – 300 mm², 120 – 300 mm²	-	-
ELBC-24-C-AP	2404459-1	\u4EA7\u54C1\u56FE\u7EB8	≤ 17.5 kV, ≤ 24 kV, ≤ 12 kV	-	24.3 – 34.6 mm, 21.6 – 30.4 mm, 23 – 32.3 mm	150 – 300 mm², 120 – 300 mm²	-	-
ELBC-24CC-C-AP	2404543-1	\u4EA7\u54C1\u56FE\u7EB8	≤ 17.5 kV, ≤ 24 kV, ≤ 12 kV	-	24.3 – 34.6 mm, 21.6 – 30.4 mm, 23 – 32.3 mm	150 – 300 mm², 120 – 300 mm²	-	-
ELBC-24-FB-K1-UP-630-L	2395077-1	\u4EA7\u54C1\u56FE\u7EB8	≤ 17.5 kV, ≤ 24 kV, ≤ 12 kV	-	24.3 – 34.6 mm, 21.6 – 30.4 mm, 23 – 32.3 mm	150 – 300 mm², 120 – 300 mm²	-	-
ELBC-24-SCA-K1-630-D	2377259-5	\u4EA7\u54C1\u56FE\u7EB8	≤ 17.5 kV, ≤ 24 kV, ≤ 12 kV	25.9 mm, 39.1 mm	24.3 – 34.6 mm, 21.6 – 30.4 mm, 23 – 32.3 mm	150 – 300 mm², 120 – 300 mm²	-	-
ELBC-CC-5853	ER6940-011	\u4EA7\u54C1\u56FE\u7EB8	≤ 17.5 kV, ≤ 24 kV, ≤ 12 kV	-	21.9 – 30.1 mm, 21.6 – 27.8 mm, 18.6 – 28.4 mm	95 – 185 mm², 95 – 240 mm²	-	-
ELBC-CC-5851	ER6939-011	\u4EA7\u54C1\u56FE\u7EB8	≤ 12 kV	-	17.9 – 23.4 mm, 17 – 23.1 mm, 16.2 – 22.8 mm	35 – 95 mm², 70 – 95 mm², 35 – 70 mm²	-	-
ELBC-CC-5855	ER6941-011	\u4EA7\u54C1\u56FE\u7EB8	≤ 12 kV	-	24.3 – 34.6 mm, 21.6 – 30.4 mm, 23 – 32.3 mm	150 – 300 mm², 120 – 300 mm²	-	-
ELBC-5855	ER6938-011	\u4EA7\u54C1\u56FE\u7EB8	≤ 12 kV	-	24.3 – 34.6 mm, 21.6 – 30.4 mm, 23 – 32.3 mm	150 – 300 mm², 120 – 300 mm²	-	-
ELBC-5851	ER6936-011	\u4EA7\u54C1\u56FE\u7EB8	≤ 12 kV	-	17.9 – 23.4 mm, 17 – 23.1 mm, 16.2 – 22.8 mm	35 – 95 mm², 70 – 95 mm², 35 – 70 mm²	-	-
ELBC-24-CB-K1-UP-630-L	2395276-1	\u4EA7\u54C1\u56FE\u7EB8	≤ 17.5 kV, ≤ 24 kV, ≤ 12 kV	-	24.3 – 34.6 mm, 21.6 – 30.4 mm, 23 – 32.3 mm	150 – 300 mm², 120 – 300 mm²	-	-
ELBC-24-FB-K1-UP-630	2404439-1	\u4EA7\u54C1\u56FE\u7EB8	≤ 17.5 kV, ≤ 24 kV, ≤ 12 kV	-	24.3 – 34.6 mm, 21.6 – 30.4 mm, 23 – 32.3 mm	150 – 300 mm², 120 – 300 mm²	-	-
ELBC-24-CB-K1-UP-630	2404440-1	\u4EA7\u54C1\u56FE\u7EB8	≤ 17.5 kV, ≤ 24 kV, ≤ 12 kV	-	24.3 – 34.6 mm, 21.6 – 30.4 mm, 23 – 32.3 mm	150 – 300 mm², 120 – 300 mm²	-	-
ELBC-24-CB-K1-630-L	2410649-1	\u4EA7\u54C1\u56FE\u7EB8	≤ 17.5 kV, ≤ 24 kV, ≤ 12 kV	-	24.3 – 34.6 mm, 21.6 – 30.4 mm, 23 – 32.3 mm	150 – 300 mm², 120 – 300 mm²	-	-
ELBC-24-SCA-K1-630-C	2377259-4	\u4EA7\u54C1\u56FE\u7EB8	≤ 17.5 kV, ≤ 24 kV, ≤ 12 kV	21.5 mm, 35.5 mm	24.3 – 34.6 mm, 21.6 – 30.4 mm, 23 – 32.3 mm	150 – 300 mm², 120 – 300 mm²	-	-
ELBC-24-CB-K1-630	2405749-1	\u4EA7\u54C1\u56FE\u7EB8	≤ 17.5 kV, ≤ 24 kV, ≤ 12 kV	-	24.3 – 34.6 mm, 21.6 – 30.4 mm, 23 – 32.3 mm	150 – 300 mm², 120 – 300 mm²	-	-
ELBC-5853	ER6937-011	\u4EA7\u54C1\u56FE\u7EB8	≤ 12 kV	-	21.9 – 30.1 mm, 21.6 – 27.8 mm, 18.6 – 28.4 mm	95 – 185 mm², 95 – 240 mm²	-	-
ELBC-5854-IT01	ES3816-000	\u4EA7\u54C1\u56FE\u7EB8	≤ 17.5 kV, ≤ 24 kV, ≤ 12 kV	-	24.3 – 34.6 mm, 21.6 – 30.4 mm, 23 – 32.3 mm	150 – 300 mm², 120 – 300 mm²	-	-

概述

我们的 Raychem ELBC 是下一代可分离连接器。它结合了 EPDM 和硅橡胶的材料优势，并集成了电压传感器，可提高电网透明度。

我们的 Raychem 屏蔽式可分离肘形头连接系统 ELBC 设计为将聚合物电缆连接到中压气体绝缘开关装置、变压器和电机，根据针对 630 A 连续电流指定的 EN 50180/EN 50181 标准，这些设备使用“C”型套管。混合型 ELBC 连接器符合 CENELEC HD 629.1 S3 标准，并针对电压最高 24 kV 的系统进行了测试。

这款新型混合 ELBC 结合了 EPDM 和硅橡胶材料的优势，因此使用寿命长且易于安装。耐用的 EPDM 绝缘体具有耐磨和耐候性能，不仅适用于室内应用，也适用于严苛环境中的室外应用。硅树脂应力锥适配器可确保即使在较大的电缆横截面上也能快速轻松地进行安装，ELBC 的硬体简化了推入和连接过程中的操作。

我们的 Raychem ELBC 集成了一个电压传感器，通过结合新一代智能电子设备 (IED)，可为电网管理应用（如监控、电能质量、保护或计量）以及资产管理应用（如 PD 监控）提供测量信号。

主要特性

混合材料设计：柔性硅胶电缆适配器和坚固的 EPDM 主体
紧凑的设计，可轻松安装在紧凑的开关装置中
严苛环境条件下也能可靠操作
采用柔性硅胶电缆适配器，易于安装
屏蔽式连接器本体，可增强安全性，防止意外接触
易于接入的电压检测系统 (VDS) 电容测试点
屏蔽断开式设计（允许在不断开连接器的情况下进行外护套测试）
应用范围广，从 35 到 300mm²，只需两个电缆适配器
设计用于连接铝或铜导体的机械端子

应用

查看所有 TE Raychem 可分离连接器

查看所有 TE Raychem 可分离连接器
我们的可分离连接器旨在优化性能和解决 IEC、IEEE 和 GB/T 电网中遇到的开关装置和变压器连接难题。

常见问题

问：这款适用于 C 型套管的新型 Raychem ELBC 肘形头的应用范围是多少？

答：我们的 Raychem 混合型 ELBC 覆盖高达 24 kV 的电压，适用于 300 sqmm 的电缆。

问：如何测试可分离连接器和电压传感器？

答：根据电缆附件标准 HD 629.1 和低功耗仪器变压器标准 IEC 61869，测试我们的 Raychem 可分离连接器和电压传感器。遵从这些标准可确保我们的产品寿命长且性能可靠。

问：型式试验使用什么电缆附件标准？

答：测试是根据 HD 629.1 S3 进行的，该标准高于 IEC 60502-4。

问：能否将 RSTI 附件与 Raychem ELBC 结合使用？

答：可以。所有 RSTI 测试附件（如测试棒、接地适配器或电压传感器）都与我们的 Raychem ELBC 兼容，因为它集成了相同的尾塞。

问：如何精确测量配电网络中的电压/电流？

答：要精确测量配电网络中的电压或电流，可以使用我们的带电压传感器的 Raychem 可分离连接器。它们有助于提高网络的透明度并实现智能电网。

问：能否在二级变电站中使用电压传感器？

答：可以，我们的带电压传感器的可分离连接器可以安装在二级变电站中。它们适用于新的和改装的应用。

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

安装技术机械
衬套类型 630A
电缆屏蔽种类 铜导线
筛选筛选

结构特性

芯数 1

电气特征

电压等级 (kV) ≤ 12, ≤ 17.5, ≤ 24

主体特性

兼容导体材料 铜, 铝
绝缘材料橡胶

尺寸

兼容导体直径范围 (mm) 12.7, 14.9, 17.7, 21.5, 25.9, 28.7, 29.2, 30.5, 31.4, 35.5, 39.1, 44.1
兼容导体直径范围 (in) .5, .586, .696, .846, 1.01, 1.12, 1.14, 1.2, 1.23, 1.39, 1.53, 1.73
兼容的绝缘直径范围 (mm) 18.6 – 28.4, 16.2 – 22.8, 17 – 23.1, 21.6 – 27.8, 21.6 – 30.4, 24.3 – 34.6, 17.9 – 23.4, 21.9 – 30.1, 23 – 32.3
兼容的导体截面范围 (mm²) 120 – 300, 95 – 240, 70 – 95, 95 – 185, 35 – 70, 35 – 95, 150 – 300

操作/应用

可插拔连接产品类型 T 型连接器
获得船舶-海洋-造船认证否

行业标准

与已批准的标准产品兼容 CENELEC HD 629.1

产品供货情况

产品供货情况全球

其他

安装说明英语

参考编号

TE 内部编号 CAT-ELBC-24

数据表/目录页

TE'S RAYCHEM SCREENED SEPARABLE ELBOW CONNECTION SYSTEM ELBC pdf 英文版本
