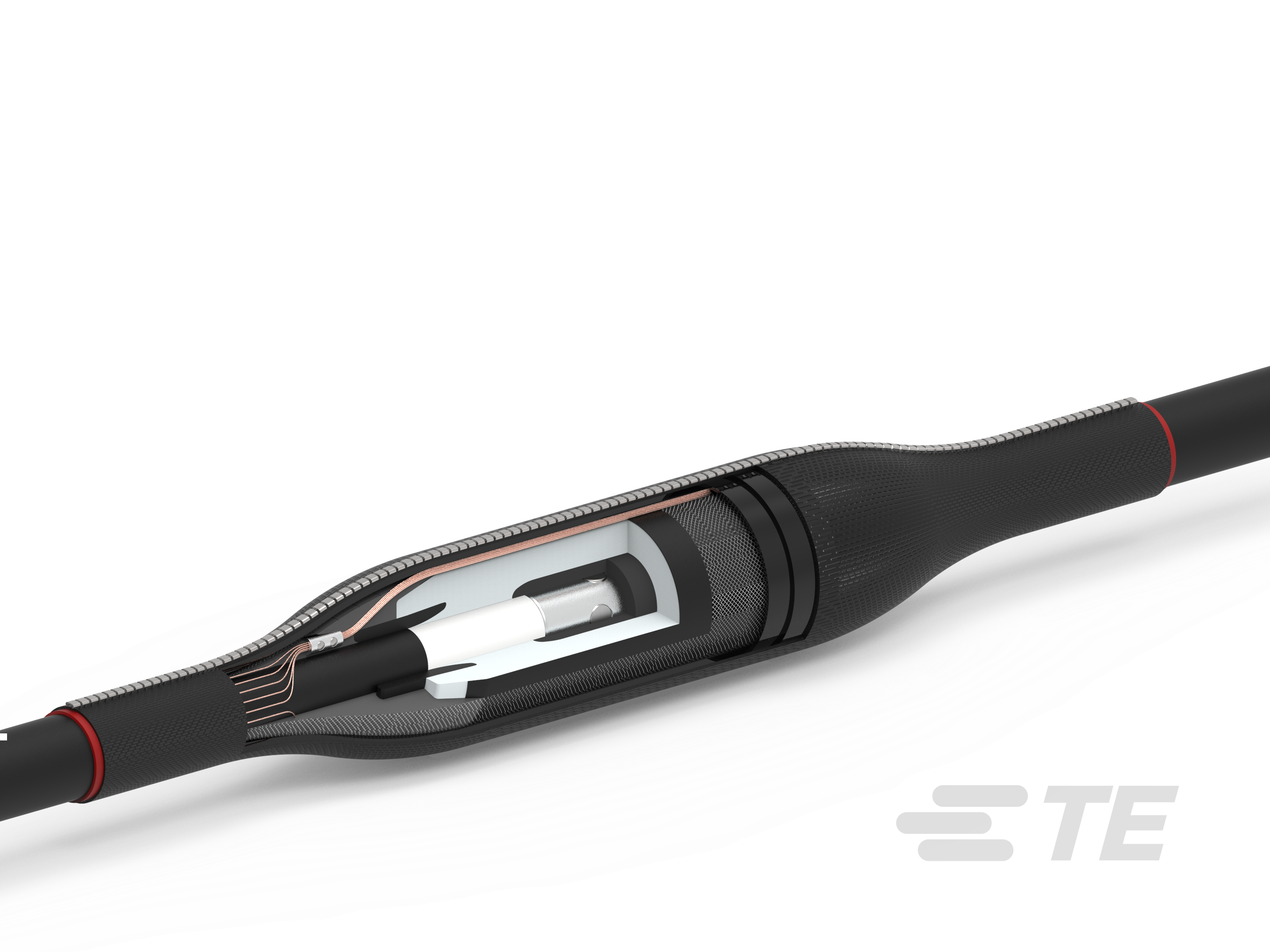

高压一体式热缩接头

高压一体式热缩接头-CAT-EHVS-S
  • RAYCHEM
|
  • RAYCHEM EHVS
TE Raychem高压一体式热缩接头（带热缩外护套），包括直通型和屏蔽断开型 (EHVS-245SWI / EHVS-245SWS)，专为最高245 kV电压设计，并可在严酷环境条件下运行。
更多 更少
联系我们

产品特性

  • 安装技术 : 热收缩

  • 电压等级 (kV): ≤ 245 | ≤ 145

  • 接头和拼接件产品类型 : 单件式接头 | 直插式接头

  • 兼容的导体截面范围 (mm²): 2500

  • 芯数 : 1

概述

EHVS的设计使其与聚合物绝缘电缆兼容（不受制造商限制），并且可根据各种电缆结构所需的接地要求进行适配。 该接头可由经过培训的安装人员使用常规工具进行安装。该接头根据IEC 62067进行设计和测试。



接头本体为一体式预成型硅橡胶，带集成应力控制。它还需经过出厂测试和例行测试。提供多种本体尺寸以覆盖广泛的应用范围。采用剪切螺栓连接器用于连接电缆，适用于非米利肯 (non-Milliken) 和米利肯 (Milliken) 导线。，包括铝和铜两种材质。整个设计可根据所需的接地类型进行修改——直通型、屏蔽断开型或接地型。一个含耐油密封胶的热缩聚合物套管设计用于对整个接头本体进行封装。防潮保护来自铝衬绕包层，该绕包层同时也确保机械保护。



接头的外护套可根据客户要求进行定制。外护套也可进行修改，以包含铜壳、玻璃纤维树脂盒或两者兼有，用于重载保护。套件还可配备光纤套件和局部放电传感器，以持续监测电缆状态。

关键特性

  • 预制且经过出厂测试的硅橡胶接头本体
  • 根据IEC 62067进行型式试验
  • 采用剪切螺栓技术的机械连接器
  • 适用于单芯和同轴屏蔽电缆
  • 提供直通型和屏蔽断开型
  • 经过浸水（附录G）测试的接头
  • 本体上无拉伸永久变形

了解更多

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 粘合剂涂层  带有

  • 保存期限  无限制

  • 电源元件选项  包含机械式接管 | 含机械接线片（导体） | 含机械接线片（屏蔽层）

  • 安装技术  热收缩

  • 接头和拼接件产品类型  单件式接头 | 直插式接头

  • 电缆屏蔽种类  屏蔽断开 | 直插式

  • 闭合方法  裹绕

结构特性

  • 芯数  1

电气特征

  • 电压等级 (kV) ≤ 245 | ≤ 145

主体特性

  • 主要产品颜色  黑色

  • 绝缘材料  XLPE/EPR | 聚合物

尺寸

  • 兼容电缆截面 - 分支（最大值） (mm²) 2500

  • 兼容的导体截面范围 (mm²) 2500

  • 兼容的绝缘直径范围 (mm) 50 – 112 | 77 – 119

  • 兼容的绝缘直径范围 (in) 1.969 – 4.409 | 3.031 – 4.685

  • 护套外径 (mm) 145 | 150

  • 护套外径 (in) 5.709 | 5.905

使用环境

  • 工组温度范围  -55 – 55 °C [ -67 – 131 °F ]

行业标准

  • 与已批准的标准产品兼容  IEC 60840
