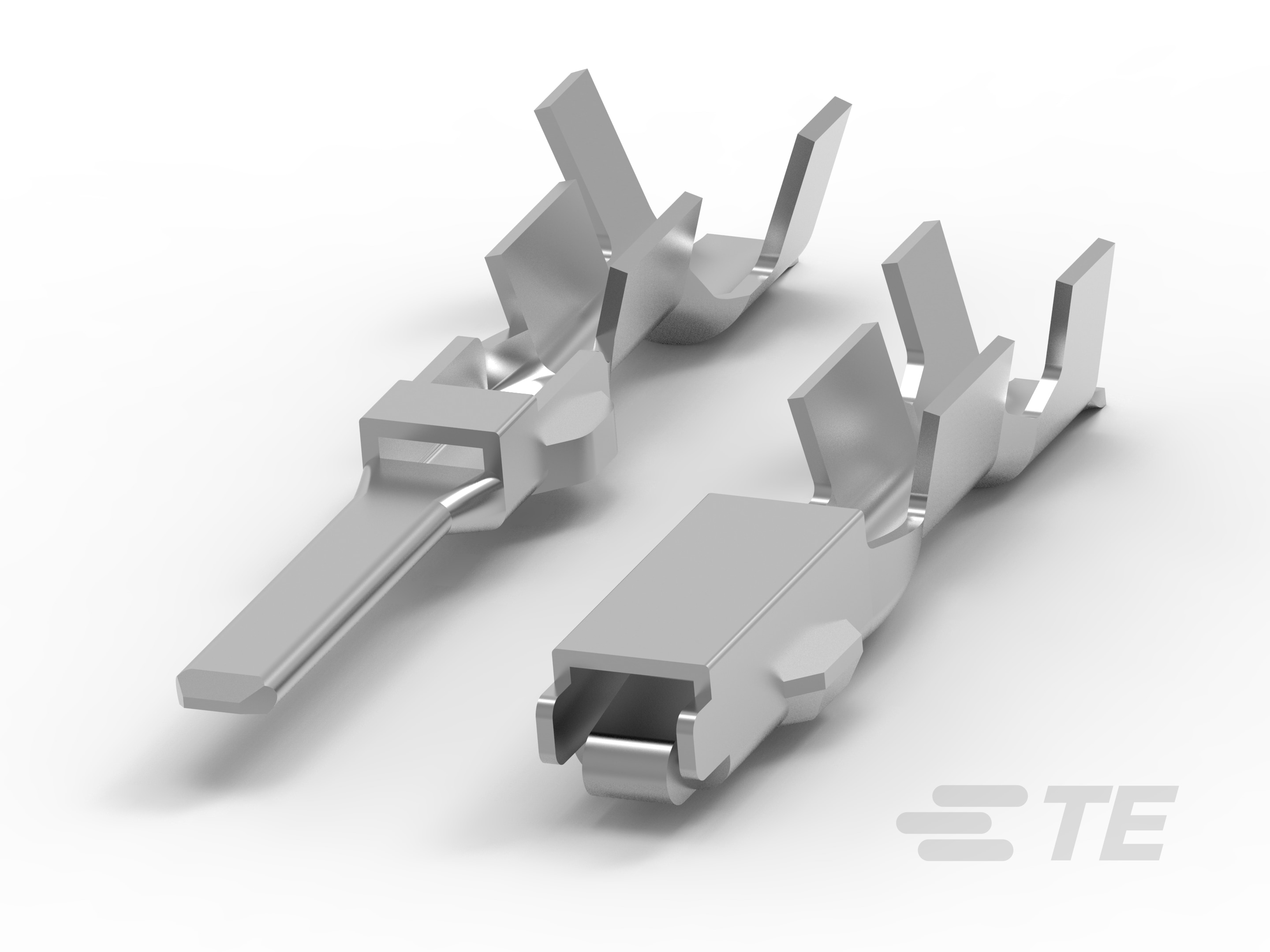

Econoseal 母端和公端

Econoseal 母端和公端用于在严苛汽车环境条件（如潮湿、灰尘和腐蚀性气体）下建立可靠连接。

电子版数据手册|

产品特性

端子类型 : 公端 | 母端
线径 (AWG): 14 – 12 | 16 – 12 | 18 – 14 | 20 – 16 | 20 – 15 | 20 – 18 | 22 – 20 | 24 – 20
线径 (mm²): .2 – .5 | .35 – .5 | .5 – 1.25 | .5 – .75 | .5 – 1.5 | .5 – 1.29 | .75 – 2 | 1.25 – 3.37 | 2 – 3
对接公端宽度 (mm): 1.8 | 4.8 | 6.3 | 6.35
对接公端宽度 (in): .07 | .071 | .189 | .248 | .25
接触面电镀 : 金 (Au) | 锡 (Sn)

产品	TE 产品编号	文档	端子类型	线径	线径	对接公端宽度	接触面电镀	主要锁定特性	可密封	对接公端厚度	端子传导	端子密封类型	线径查找	线径查找	产品端接到	工作温度（最大值）	公端长度	工组温度范围	欧盟 RoHS 符合性	欧盟 ELV 符合性
E-J MK-2 070 REC CONT	171630-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.2 – .5 mm²	24 – 20 AWG	1.8 mm	锡 (Sn)	无尖刃主体	是	.64 mm	0 – 24 A（低功率）	单线密封 (SWS)	.2 mm², .25 mm², .3 mm², .4 mm², .5 mm²	20 AWG, 21 AWG, 22 AWG, 23 AWG, 24 AWG	导线	105 °C	16.5 mm	-30 – 105 °C	-	-
E-J MK-2 070 REC CONT	171630-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.2 – .5 mm²	24 – 20 AWG	1.8 mm	金 (Au)	无尖刃主体	是	.64 mm	0 – 24 A（低功率）	单线密封 (SWS)	.2 mm², .25 mm², .3 mm², .4 mm², .5 mm²	20 AWG, 21 AWG, 22 AWG, 23 AWG, 24 AWG	导线	105 °C	16.5 mm	-30 – 105 °C	-	-
E-J MK-2 070 TAB CONT	171631-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.2 – .5 mm²	24 – 20 AWG	1.8 mm	锡 (Sn)	无尖刃主体	是	.64 mm	0 – 24 A（低功率）	单线密封 (SWS)	.2 mm², .25 mm², .3 mm², .4 mm², .5 mm²	20 AWG, 21 AWG, 22 AWG, 23 AWG, 24 AWG	导线	85 °C	20.4 mm	-40 – 85 °C	-	-
E-J MK-2 250 REC CONT	171632-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	1.25 – 3.37 mm²	16 – 12 AWG	6.3 mm	锡 (Sn)	无尖刃主体	是	.8 mm	0 – 24 A（低功率）	单线密封 (SWS)	1.25 mm², 1.5 mm², 2 mm², 2.5 mm², 3 mm²	12 AWG, 13 AWG, 14 AWG, 15 AWG, 16 AWG	导线	80 °C, 85 °C, 90 °C, 100 °C, 105 °C	16.5 mm	-30 – 105 °C	-	-
E-J MK-2 250 TAB CONT	171633-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	1.25 – 3.37 mm²	16 – 12 AWG	6.3 mm	锡 (Sn)	无尖刃主体	是	.8 mm	0 – 24 A（低功率）	单线密封 (SWS)	1.25 mm², 1.5 mm², 2 mm², 2.5 mm², 3 mm²	12 AWG, 13 AWG, 14 AWG, 15 AWG, 16 AWG	导线	80 °C, 85 °C, 90 °C, 100 °C, 105 °C	16.5 mm	-30 – 105 °C	-	-
E-J MK-2 070 TAB CONT	171661-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.5 – 1.29 mm²	20 – 16 AWG	1.8 mm	锡 (Sn)	无尖刃主体	否	.64 mm	0 – 24 A（低功率）	非密封	.51 mm², .65 mm², .82 mm², 1.03 mm², 1.3 mm²	16 AWG, 17 AWG, 18 AWG, 19 AWG, 20 AWG	线缆	105 °C	20.4 mm	-30 – 105 °C	-	-
E-J MK-2 070 TAB CONT	171661-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.5 – 1.29 mm²	20 – 16 AWG	1.8 mm	金 (Au)	无尖刃主体	否	.64 mm	0 – 24 A（低功率）	非密封	.51 mm², .65 mm², .82 mm², 1.03 mm², 1.3 mm²	16 AWG, 17 AWG, 18 AWG, 19 AWG, 20 AWG	线缆	105 °C	20.4 mm	-30 – 105 °C	-	-
E-J MK-2 070 REC CONT	171662-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.5 – 1.29 mm²	20 – 16 AWG	1.8 mm	锡 (Sn)	无尖刃主体	是	.64 mm	0 – 24 A（低功率）	单线密封 (SWS)	.5 mm², .6 mm², .75 mm², 1 mm², 1.29 mm²	16 AWG, 17 AWG, 18 AWG, 19 AWG, 20 AWG	导线	105 °C	16.5 mm	-30 – 105 °C	-	-
070 SERIES REC CONTACT	171662-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.5 – 1.29 mm²	20 – 16 AWG	1.8 mm	锡 (Sn)	无尖刃主体	是	.64 mm	0 – 24 A（低功率）	单线密封 (SWS)	.5 mm², .6 mm², .75 mm², 1 mm², 1.29 mm²	16 AWG, 17 AWG, 18 AWG, 19 AWG, 20 AWG	导线	105 °C	16.5 mm	-30 – 105 °C	-	-
E-J MK-2 070 USA REV A ONLY	171662-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.5 – 1.29 mm²	20 – 16 AWG	1.8 mm	金 (Au)	无尖刃主体	是	.64 mm	0 – 24 A（低功率）	单线密封 (SWS)	.5 mm², .6 mm², .75 mm², 1 mm², 1.29 mm²	16 AWG, 17 AWG, 18 AWG, 19 AWG, 20 AWG	导线	105 °C	16.5 mm	-30 – 105 °C	-	-
070 TYPE LOOSE PIECE REC CONT	171699-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.2 – .5 mm²	24 – 20 AWG	1.8 mm	锡 (Sn)	无尖刃主体	是	.64 mm	0 – 24 A（低功率）	单线密封 (SWS)	.2 mm², .25 mm², .3 mm², .4 mm², .5 mm²	20 AWG, 21 AWG, 22 AWG, 23 AWG, 24 AWG	导线	80 °C, 85 °C, 90 °C, 100 °C, 105 °C	16.5 mm	-30 – 105 °C	-	-
E-J MK-2 070 TAB CONT LP	173706-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.5 – 1.25 mm²	20 – 16 AWG	1.8 mm	锡 (Sn)	无尖刃主体	是	.64 mm	0 – 24 A（低功率）	单线密封 (SWS)	.5 mm², .6 mm², .75 mm², 1 mm², 1.25 mm²	16 AWG, 17 AWG, 18 AWG, 19 AWG, 20 AWG	导线	80 °C, 85 °C, 90 °C, 100 °C, 105 °C	16.5 mm	-30 – 105 °C	-	-
E-J MK-2 070 REC CONT LP	173707-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.5 – 1.25 mm²	20 – 16 AWG	1.8 mm	锡 (Sn)	无尖刃主体	是	.64 mm	0 – 24 A（低功率）	单线密封 (SWS)	.5 mm², .6 mm², .75 mm², 1 mm², 1.25 mm²	16 AWG, 17 AWG, 18 AWG, 19 AWG, 20 AWG	导线	80 °C, 85 °C, 90 °C, 100 °C, 105 °C	16.5 mm	-30 – 105 °C	-	-
.187 SEALD TAB CONT L	175088-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	2 – 3 mm²	14 – 12 AWG	4.8 mm	锡 (Sn)	无尖刃主体	是	.8 mm	0 – 24 A（低功率）	单线密封 (SWS)	2 mm², 2.5 mm², 3 mm²	12 AWG, 13 AWG, 14 AWG	导线	105 °C	28.4 mm	-30 – 105 °C	-	-
.187 SEALD REC CONT L	175091-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	2 – 3 mm²	14 – 12 AWG	4.8 mm	锡 (Sn)	无尖刃主体	是	.8 mm	0 – 24 A（低功率）	单线密封 (SWS)	2 mm², 2.5 mm², 3 mm²	12 AWG, 13 AWG, 14 AWG	导线	80 °C, 85 °C, 90 °C, 100 °C, 105 °C	16.5 mm	-30 – 105 °C	-	-
ECONOSEAL RCPT CONT 0,5MM	282224-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.35 – .5 mm²	22 – 20 AWG	1.8 mm	锡 (Sn)	端子上	是	.64 mm	0 – 24 A（低功率）	单线密封 (SWS)	.35 mm², .4 mm², .5 mm²	20 AWG, 21 AWG, 22 AWG	导线	125 °C	21.4 mm	-30 – 125 °C	-	-
.250"SPEC.F.TAB (PLATED)	344008-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	2 – 3 mm²	14 – 12 AWG	6.35 mm	锡 (Sn)	外壳集成	是	.81 mm	41 – 100 A（高功率）	单线密封 (SWS)	2 mm², 2.5 mm², 3 mm²	12 AWG, 13 AWG, 14 AWG	导线	105 °C	24.4 mm	-30 – 105 °C	-	-
.250"SPEC.F.RECP.(PLATED)	344009-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	2 – 3 mm²	14 – 12 AWG	6.3 mm	锡 (Sn)	无尖刃主体	是	.8 mm	0 – 24 A（低功率）	单线密封 (SWS)	2 mm², 2.5 mm², 3 mm²	12 AWG, 13 AWG, 14 AWG	导线	105 °C	16.5 mm	-30 – 105 °C	-	-
.250"SPEC.F.TAB.(PLATED)	344067-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	2 – 3 mm²	14 – 12 AWG	6.3 mm	锡 (Sn)	无尖刃主体	否	.8 mm	0 – 24 A（低功率）	单线密封 (SWS)	2 mm², 2.5 mm², 3 mm²	12 AWG, 13 AWG, 14 AWG	导线	105 °C	16.5 mm	-30 – 105 °C	-	-
.250"SPEC. F.TAB.(PLATED)	344069-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.5 – 1.5 mm²	20 – 15 AWG	6.35 mm	锡 (Sn)	外壳集成	是	.81 mm	41 – 100 A（高功率）	单线密封 (SWS)	.5 mm², .6 mm², .75 mm², 1 mm², 1.25 mm²	15 AWG, 16 AWG, 17 AWG, 18 AWG, 19 AWG, 20 AWG	导线	105 °C	24.4 mm	-30 – 105 °C	-	-
WIRE TO BOARD RECPT CONT.	344113-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.75 – 2 mm²	18 – 14 AWG	1.8 mm	金 (Au)	无尖刃主体	是	.64 mm	0 – 24 A（低功率）	单线密封 (SWS)	.75 mm², 1 mm², 1.25 mm², 1.5 mm², 2 mm²	14 AWG, 15 AWG, 16 AWG, 17 AWG, 18 AWG	导线	105 °C	16.5 mm	-30 – 105 °C	-	-
ECONO CONTACT REC	345806-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.75 – 2 mm²	18 – 14 AWG	1.8 mm	锡 (Sn)	无尖刃主体	是	.64 mm	0 – 24 A（低功率）	单线密封 (SWS)	.75 mm², 1 mm², 1.25 mm², 1.5 mm², 2 mm²	14 AWG, 15 AWG, 16 AWG, 17 AWG, 18 AWG	导线	105 °C	16.5 mm	-30 – 105 °C	-	-
ECONO CONT. TAB	345807-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.75 – 2 mm²	18 – 14 AWG	1.8 mm	锡 (Sn)	无尖刃主体	是	.64 mm	0 – 24 A（低功率）	单线密封 (SWS)	.75 mm², 1 mm², 1.25 mm², 1.5 mm², 2 mm²	14 AWG, 15 AWG, 16 AWG, 17 AWG, 18 AWG	导线	105 °C	16.5 mm	-30 – 105 °C	-	-
.070" TAB ECONOSEAL 3	345809-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.2 – .5 mm²	24 – 20 AWG	1.8 mm	锡 (Sn)	无尖刃主体	是	.64 mm	0 – 24 A（低功率）	单线密封 (SWS)	.2 mm², .25 mm², .3 mm², .4 mm², .5 mm²	20 AWG, 21 AWG, 22 AWG, 23 AWG, 24 AWG	导线	105 °C	16.5 mm	-30 – 105 °C	-	-
E-J MK-2 070 TAB CONT	1897641-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.5 – .75 mm²	20 – 18 AWG	1.8 mm	锡 (Sn)	无尖刃主体	是	.64 mm	0 – 24 A（低功率）	单线密封 (SWS)	.5 mm², .6 mm², .75 mm²	18 AWG, 19 AWG, 20 AWG	导线	105 °C	20.4 mm	-30 – 105 °C	-	-
E-J MK-2 070 TAB CONT GOLD-TIN	1897641-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.5 – .75 mm²	20 – 18 AWG	1.8 mm	金 (Au)	无尖刃主体	是	.64 mm	0 – 24 A（低功率）	单线密封 (SWS)	.5 mm², .6 mm², .75 mm²	18 AWG, 19 AWG, 20 AWG	导线	105 °C	20.4 mm	-30 – 105 °C	-	-

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

插座种类 180°
主要锁定特性 外壳集成 | 无尖刃主体 | 端子上
可密封 否 | 是

主体特性

端子密封类型 单线密封 (SWS) | 非密封

接触件特性

端子制造 冲压成形
端子大小 1.7mm | 1.8mm | 4.8mm | 6.35mm | 6mm
典型额定电流 (A) 5 | 6 | 7 | 10 | 20
压接类型 F 型压接
导线端子端接区域电镀材料 金 | 锡
端子类型 公端 | 母端
对接公端宽度 (mm) 1.8 | 4.8 | 6.3 | 6.35
对接公端宽度 (in) .07 | .071 | .189 | .248 | .25
接触面电镀 金 (Au) | 锡 (Sn)
对接公端厚度 (mm) .64 | .8 | .81
对接公端厚度 (in) .024 | .025 | .031

端接特性

线缆端接方法压接
产品端接到 导线 | 线缆

尺寸

兼容的绝缘直径范围 (mm) 1.2 – 1.6 | 1.4 – 1.9 | 1.4 – 2.4 | 1.5 – 2.2 | 1.6 – 1.8 | 1.6 – 2.4 | 1.65 – 2.7 | 2 – 2.7 | 2 – 2.6 | 2.9 – 3.8 | 4.1 – 5.5
兼容的绝缘直径范围 (in) .047 – .063 | .055 – .094 | .055 – .075 | .063 – .07 | .063 – .094 | .065 – .106 | .078 – .102 | .078 – .106 | .114 – .149 | .161 – .216
兼容的绝缘直径范围 (mm) 1.2 – 1.6 | 1.4 – 1.9 | 1.4 – 2.4 | 1.5 – 2.2 | 1.6 – 1.8 | 1.6 – 2.4 | 1.65 – 2.7 | 2 – 2.7 | 2 – 2.6 | 2.9 – 3.8 | 4.1 – 5.5
线径 (AWG) 14 – 12 | 16 – 12 | 18 – 14 | 20 – 16 | 20 – 15 | 20 – 18 | 22 – 20 | 24 – 20
线径 (mm²) .2 – .5 | .35 – .5 | .5 – 1.25 | .5 – .75 | .5 – 1.5 | .5 – 1.29 | .75 – 2 | 1.25 – 3.37 | 2 – 3
线径查找 (mm²) .2 | .25 | .3 | .35 | .4 | .5 | .51 | .6 | .65 | .75 | .82 | 1 | 1.03 | 1.25 | 1.29 | 1.3 | 1.5 | 2 | 2.5 | 3
线径查找 (AWG) 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24
公端长度 (mm) 16.5 | 20.4 | 21.4 | 24.4 | 28.4
公端长度 (in) .65 | .8 | .842 | .96 | 1.118

使用环境

绝缘选项 非绝缘
工作温度（最大值） (°C) 80 | 85 | 90 | 100 | 105 | 125
工作温度（最大值） (°F) 185 | 212 | 221 | 257
工组温度范围 (°C) -40 – 85 | -30 – 125 | -30 – 105
工组温度范围 (°F) -40 – 185 | -22 – 221 | -22 – 257

操作/应用

与电线基础材料兼容铜

包装特性

封装方法 Bag | Reel
封装数量 1000 | 2000 | 2500 | 3000 | 4000 | 6000

其他

端子传导 0 – 24 A（低功率） | 41 – 100 A（高功率）

参考编号

TE 内部编号 CAT-EC7491-T273

数据表/目录页

Econoseal Connector Series pdf 英文版本

Econoseal 母端和公端

产品特性

端子类型 : 公端 | 母端

线径 (AWG): 14 – 12 | 16 – 12 | 18 – 14 | 20 – 16 | 20 – 15 | 20 – 18 | 22 – 20 | 24 – 20

线径 (mm²): .2 – .5 | .35 – .5 | .5 – 1.25 | .5 – .75 | .5 – 1.5 | .5 – 1.29 | .75 – 2 | 1.25 – 3.37 | 2 – 3

对接公端宽度 (mm): 1.8 | 4.8 | 6.3 | 6.35

对接公端宽度 (in): .07 | .071 | .189 | .248 | .25

接触面电镀 : 金 (Au) | 锡 (Sn)

产品类型特性

插座种类 180°

主要锁定特性 外壳集成 | 无尖刃主体 | 端子上

可密封 否 | 是

主体特性

端子密封类型 单线密封 (SWS) | 非密封

接触件特性

端子制造 冲压成形

端子大小 1.7mm | 1.8mm | 4.8mm | 6.35mm | 6mm

典型额定电流 (A) 5 | 6 | 7 | 10 | 20

压接类型 F 型压接

导线端子端接区域电镀材料 金 | 锡

端子类型 公端 | 母端

对接公端宽度 (mm) 1.8 | 4.8 | 6.3 | 6.35

对接公端宽度 (in) .07 | .071 | .189 | .248 | .25

接触面电镀 金 (Au) | 锡 (Sn)

对接公端厚度 (mm) .64 | .8 | .81

对接公端厚度 (in) .024 | .025 | .031

端接特性

线缆端接方法 压接

产品端接到 导线 | 线缆

尺寸

兼容的绝缘直径范围 (mm) 1.2 – 1.6 | 1.4 – 1.9 | 1.4 – 2.4 | 1.5 – 2.2 | 1.6 – 1.8 | 1.6 – 2.4 | 1.65 – 2.7 | 2 – 2.7 | 2 – 2.6 | 2.9 – 3.8 | 4.1 – 5.5

兼容的绝缘直径范围 (in) .047 – .063 | .055 – .094 | .055 – .075 | .063 – .07 | .063 – .094 | .065 – .106 | .078 – .102 | .078 – .106 | .114 – .149 | .161 – .216

兼容的绝缘直径范围 (mm) 1.2 – 1.6 | 1.4 – 1.9 | 1.4 – 2.4 | 1.5 – 2.2 | 1.6 – 1.8 | 1.6 – 2.4 | 1.65 – 2.7 | 2 – 2.7 | 2 – 2.6 | 2.9 – 3.8 | 4.1 – 5.5

线径 (AWG) 14 – 12 | 16 – 12 | 18 – 14 | 20 – 16 | 20 – 15 | 20 – 18 | 22 – 20 | 24 – 20

线径 (mm²) .2 – .5 | .35 – .5 | .5 – 1.25 | .5 – .75 | .5 – 1.5 | .5 – 1.29 | .75 – 2 | 1.25 – 3.37 | 2 – 3

线径查找 (mm²) .2 | .25 | .3 | .35 | .4 | .5 | .51 | .6 | .65 | .75 | .82 | 1 | 1.03 | 1.25 | 1.29 | 1.3 | 1.5 | 2 | 2.5 | 3

线径查找 (AWG) 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24

公端长度 (mm) 16.5 | 20.4 | 21.4 | 24.4 | 28.4

公端长度 (in) .65 | .8 | .842 | .96 | 1.118

使用环境

绝缘选项 非绝缘

工作温度（最大值） (°C) 80 | 85 | 90 | 100 | 105 | 125

工作温度（最大值） (°F) 185 | 212 | 221 | 257

工组温度范围 (°C) -40 – 85 | -30 – 125 | -30 – 105

工组温度范围 (°F) -40 – 185 | -22 – 221 | -22 – 257

操作/应用

与电线基础材料兼容 铜

包装特性

封装方法 Bag | Reel

封装数量 1000 | 2000 | 2500 | 3000 | 4000 | 6000

其他

端子传导 0 – 24 A（低功率） | 41 – 100 A（高功率）

参考编号

TE 内部编号 CAT-EC7491-T273
