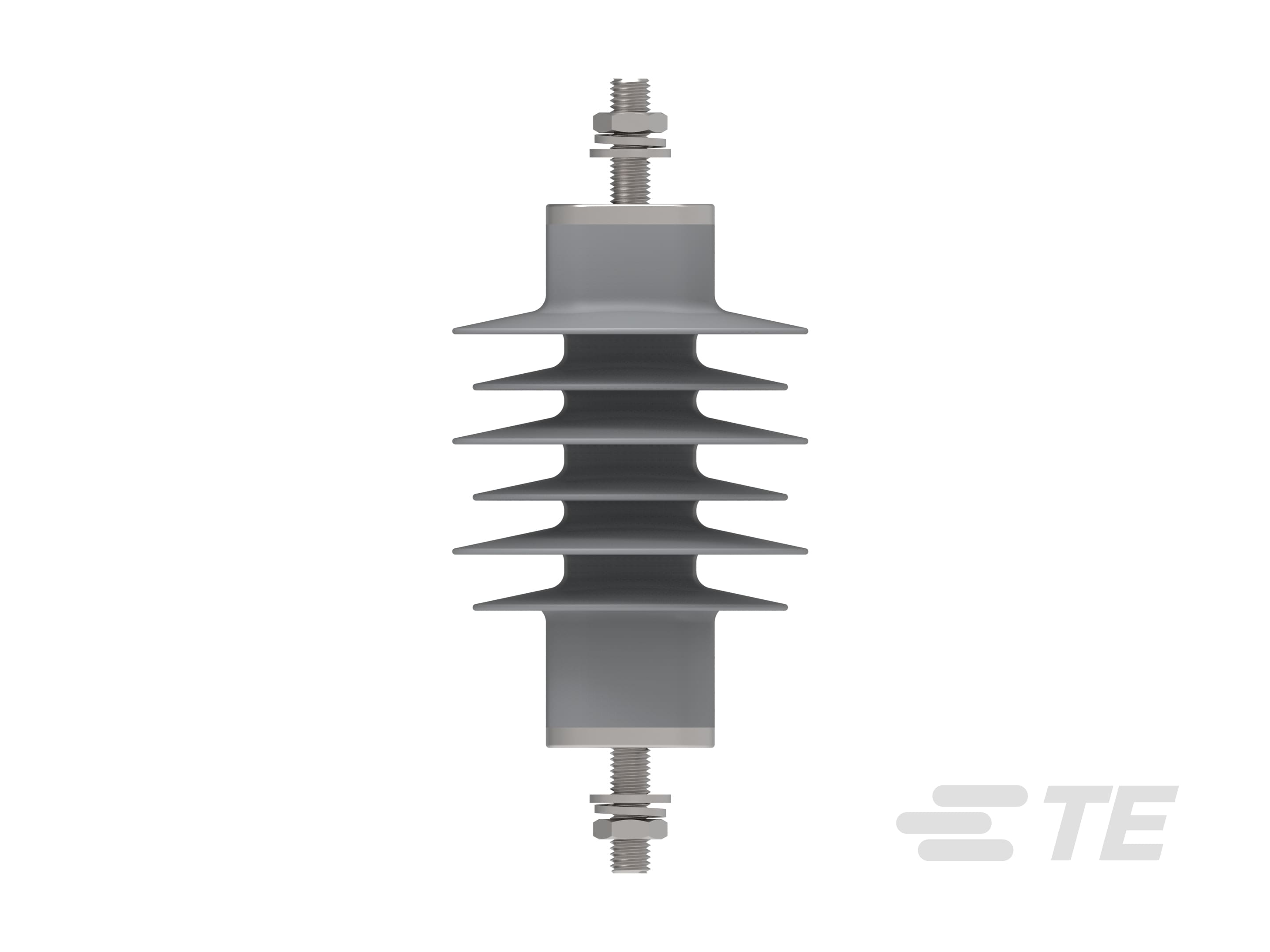

Polymeric Surge Arresters for Distribution Networks

Polymeric Surge Arresters for Distribution Networks-CAT-DOV
  • Bowthorpe
|
  • Bowthorpe DOV
我们的 Bowthorpe DOV 配电电涌保护器是一种无隙的氧化锌电涌保护器，采用聚合物复合材料制成，旨在保护您的架空配电网络免受高达 36 kV 的过压。
更多 更少
联系我们

产品特性

  • 电源元件应用类型 : 配线

  • 产品供货情况 : 全球

  • 芯式 : 壳体

  • 悬臂强度 - SSL (kN): 225

  • 产品高度 (mm): 160 | 229 | 258 | 298

  • 产品高度 (in): 6.299 | 9.016 | 10.157 | 11.732

概述
我们的 Bowthorpe DOV 配电电涌保护器：自上世纪八十年代初以来，这款电涌保护器就开始采用我们开发的聚合物复合模制外壳，在全球广泛使用，历经各种环境条件的考验。

我们的 Bowthorpe DOV 配电电涌保护器按照客户严苛的环境条件来设计和测试。 在经认证的独立欧洲测试实验室监督下，这些电涌保护器通过测试，可满足 IEC 60099-4 标准最新版本的要求。这些产品是最新的无隙氧化锌电涌保护器，来自我们的 Bowthorpe EMP 系列。制造使用了优质 ZnO 压敏电阻，压敏电阻体积有保障的均质性展示出优异的热、电流处理特性。配电电涌保护器压接结构确保了产品质量轻且机械强度高。制造工艺确保了无空隙结构和良好的接口密封。这是通过使用特殊的粘合解决方案将硅胶外壳直接粘接到氧化锌圆盘和铝端配件上实现的。

电涌保护器可在等频雷暴水平相对较高的地区，确保中压网络和设备免受开关和雷电电涌相关过压。它们在室内室外均适用，可保护变压器和电缆端子。

bar

主要特性

  • 直接模压外壳防止水分进入
  • 安全不易裂短路行为到更高的电流水平
  • 根据 IEC60099-4, Ed 3.0 (2014) 独立验证类型测试
  • 壳体设计
  • 交替伞型可实现理想的耐污闪性能
  • 户外用疏水性硅胶外壳
  • 出色的操作性能和使用寿命长
bar

配电电涌保护器

提高电网可靠性

bar

TE 的电涌保护器系列

可靠的电网连接网络研讨会系列

加入我们的技术专家团队，他们在我们的网络研讨会系列中提出了可应对配电网络挑战的解决方案。
野生动物及资产保护

应用

野生动物及资产保护解决方案

超过 25% 的断电是由于野生动物和植被干扰电气设备造成的。了解我们防止断电的解决方案。
野火图像

应用

防火

了解如何防止野火和丛林火灾的发生。
常见问题

常见问题解答

问：TE 的 Bowthorpe 配电电涌保护器按照什么规范设计和测试？

答：我们的配电电涌保护器是一款经过优化的氧化锌无隙电涌保护器，按照 IEC 60099-4, Ed 3.0 标准 (2014) 的最新修订版设计和测试。此款电涌保护器适用于高达 36 kV 的额定电压 (Ur- kV) 应用。



问：配电电涌保护器用于何处？典型应用是什么？

答：我们的配电电涌保护器可用于高达 40 kV 的中压网络的过压保护。典型的过压主要是由雷电或电网开关造成的。我们的配电电涌保护器可以在内部或外部使用。典型应用包括杆安装变压器、中压网络上架空线路至电缆连接点或昂贵资产附近可能需要防止过压和绝缘损坏的区域。



问：配电电涌保护器的主要特点和优势是什么？

答：

  • 其设计基于壳体结构，包含 ZnO 压敏电阻块、纤维增强型聚合物 (FRP) 棒和硅橡胶外壳。
  • 采用创新的断开器设计，相比市面上的许多其他断开器，更便于运输和存储。
  • 直接模压外壳防止水分进入，降低过早失效风险，延长使用寿命和降低维护成本。
  • 短路测试期间的安全故障模式。安全故障模式对安全至关重要。我们的目标是确保人生安全。
  • 硅胶外壳疏水性能优异，专为适应污染环境而设计。这确保了良好的污染处理特性，可大大减少老化影响。使用寿命长，可用于工业、沿海或沙漠地区。
  • 根据 IEC60099-4, Ed 3.0 (2014) - DH 分类，在欧盟实验室中完成独立产品类型测试



问：如何为特定应用或客户规格选择正确的配电电涌保护器？

答：应始终从客户电涌保护器规格入手选择配电电涌保护器。您可以联系我们以获得产品选择支持。需要特定的网络/系统参数，以确保所选产品经过优化，可提供必要的过压保护，并尽可能降低网络中断风险。系统参数包括：

  • 系统工作电压
  • 系统接地、直接接地、电阻接地、隔离等
  • 临时过压 (TOV) 水平或接地故障系数
  • 接地故障条件、最大接地故障电压和持续时间或接地故障系数和持续时间。
  • 受保护设备的基本绝缘水平 (BIL)
  • 电涌保护器连接，即相对地连接
  • 地区污染水平
  • 如何连接线路和接地（配件选择）
规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 伞状外形  交替

  • 芯式  壳体

  • 指定类别  DH

电气特征

  • 急剧升降的残留电压 – 1/20μs (10kA) (kV) 15.7 | 20.9 | 31.3 | 36.6 | 41.8 | 52.2 | 62.8 | 67.9 | 73.2 | 78.4 | 83.7 | 88.8 | 94.1 | 104.6 | 125.5

  • 放电电流（标称） (kA) 10

  • 脉冲电压 1.2/50µs（正极） (kV) 174 | 185 | 203 | 230 | 243

  • 残留电压（标称电流） (kV) 13.7 | 18.3 | 27.4 | 32 | 36.6 | 45.7 | 54.9 | 59.4 | 64 | 68.6 | 73.2 | 77.7 | 82.3 | 91.5 | 109.8

  • 短路电流 (kA) 20

  • 连续工作电压 (Uc) (kV) 2.8 | 3.6 | 4.8 | 7.2 | 8.4 | 9.6 | 12 | 14.4 | 15.6 | 16.8 | 18 | 19.2 | 20.4 | 21.6 | 24 | 28.8

  • Qrs (C) .4

  • 额定电压 (Ur) (kV) 3.5 | 4.5 | 6 | 9 | 10.5 | 12 | 15 | 18 | 19.5 | 21 | 22.5 | 24 | 25.5 | 27 | 30 | 36

主体特性

  • 主要产品颜色  灰色

机械附件

  • 螺纹尺寸  M12

  • 悬臂强度 - SSL (kN) 225

尺寸

  • Product Weight (kg) 1.3 | 1.8 | 2.3 | 2.6

  • Product Weight (lb) 2.866 | 3.968 | 5.071 | 5.732

  • 内伞径 (mm) 93 | 103

  • 内伞径 (in) 3.66 | 3.7 | 4.06

  • Product Weight (kg) 1.3 | 1.8 | 2.3 | 2.6

  • 外伞径 (mm) 105 | 120

  • 外伞径 (in) 4.13 | 4.72

  • 产品高度 (mm) 160 | 229 | 258 | 298

  • 产品高度 (in) 6.299 | 9.016 | 10.157 | 11.732

  • 漏电距离 (mm) 405 | 697 | 817 | 945 | 1128

  • 漏电距离 (in) 10.2 | 15.88 | 15.9 | 27.3 | 27.33 | 32 | 37.06 | 44.24

使用环境

  • 工业频率耐压（湿式） (kV) 46 | 72 | 87 | 98 | 103

操作/应用

  • 电源元件应用类型  配线

行业标准

  • BIL 等级 (kV) 174 | 185 | 203 | 230 | 243

产品供货情况

  • 产品供货情况  全球

包装特性

  • 封装数量  1 | 3

参考编号

  • TE 内部编号 CAT-DOV
