XPLAINED PRO TSD305

• MEAS

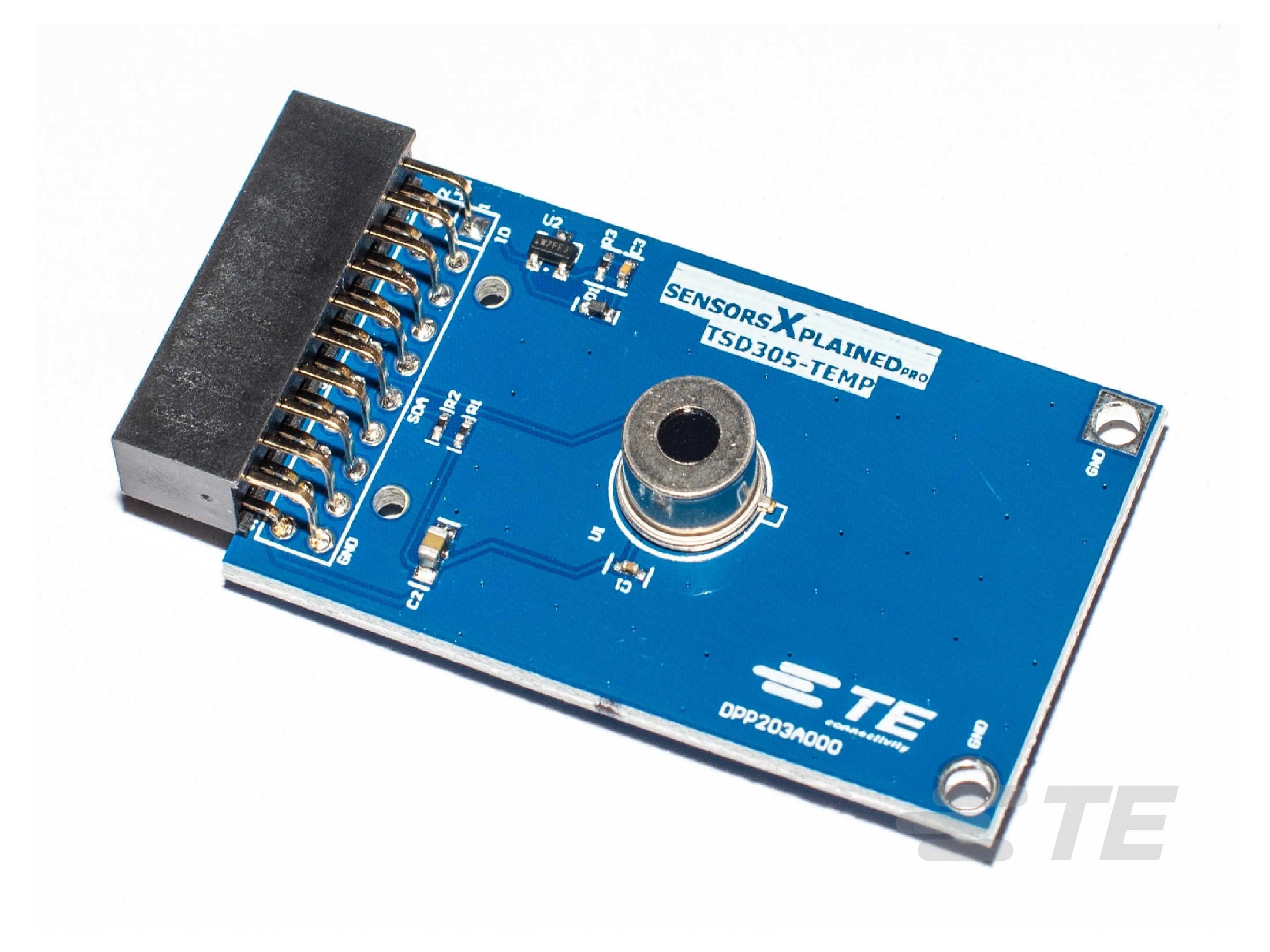

TSD305 Xplained Pro 提供必要的硬件，将 TSD305 数字温度传感器连接到任何 I2C 通信 Xplained Pro 兼容扩展端口配置的系统。

更多 更少

• 数据手册 |
• 电子版数据手册|

产品特性

• 传感器开发和评估产品类型 : Xplained Pro

• 传感器类型 : 温度

配置产品并获取产品报价

联系我们

概述

TSD305 传感器是一款完全校准的非接触式温度传感器。 该传感器可在 1.68V 至 3.6V. 的电压范围内工作。传感器模块包含一个带有内部工厂校准系数的超低功率 16 位 ΔΣ ADC。

性能

• 非接触式温度测量范围：0°C 至 100°C

• 工作温度范围：-10°C 至 85°C

• 低功耗

• 工作电压范围：1.68 V 至 3.6 V

• 分辨率为 0.1°C

• 转换时间：44.8 ms（典型值）

规格

• 20 插针 Xplained Pro 兼容连接器

• I²C 接口

• Xplained Pro 硬件识别芯片

• 可下载 Atmel Studio 7 Project

• 可下载 µC C 代码

• 16 位温度分辨率

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

• 传感器开发和评估产品类型  Xplained Pro

• 传感器类型  温度

参考编号

• TE 内部编号 CAT-DCS0049

相关资料

数据表/目录页

• TSD305 XplainedPro pdf 英文版本

Sensor Specification

• TSD305 Digital Thermopile Temperature Sensor

Setup File

• TSD305 CPROJ Zip File
