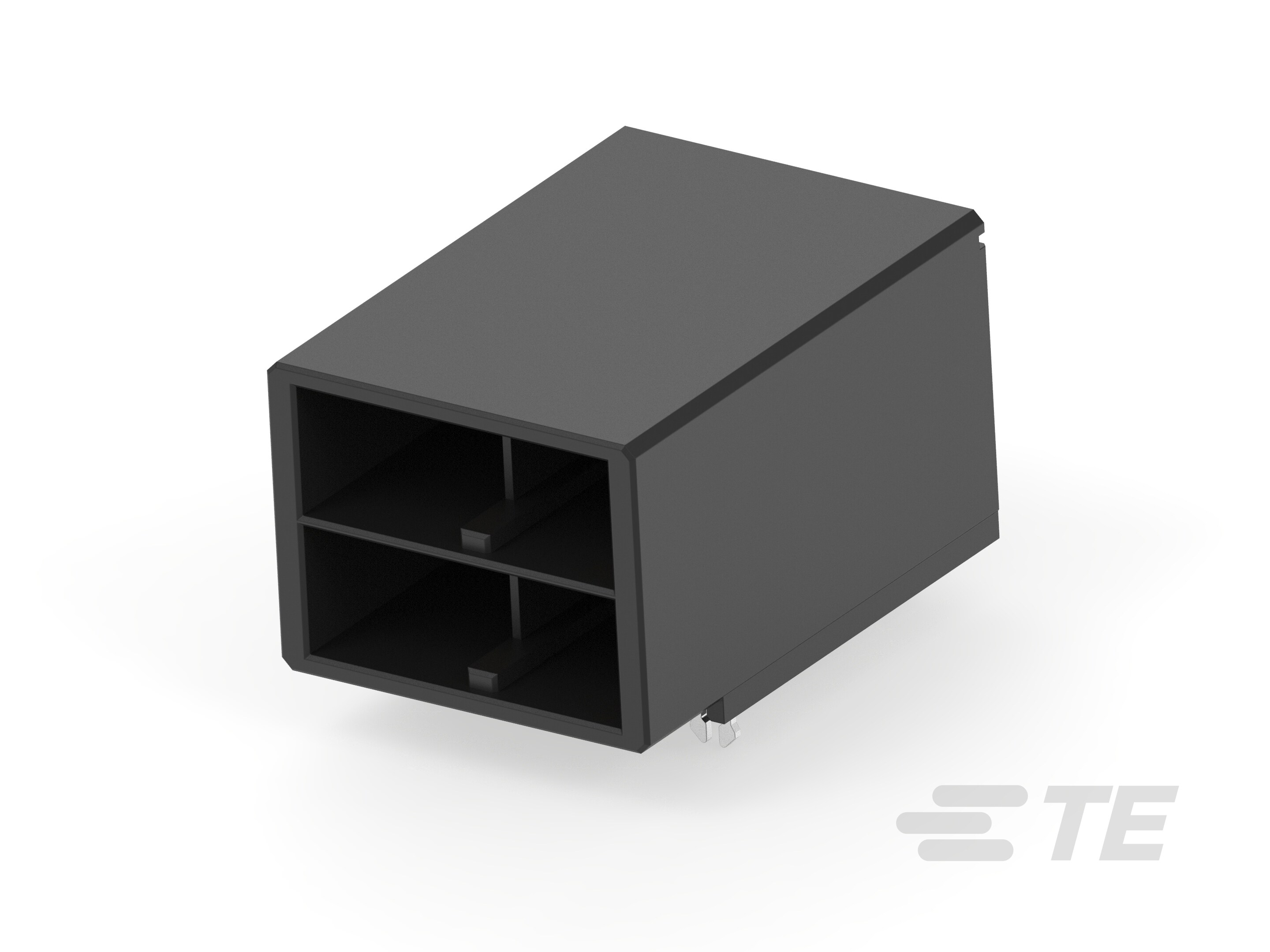

Header Assembly: Wire-to-Board, 20-45A, 250-630V

请查看产品文档或联系我们以了解最新的机构审批信息。

• PCB 连接器类型  PCB 安装接头

• 连接器系统  线到板

• 接头类型  全部带罩

• 可密封  否

• 连接器和端子端接到  印刷电路板

• 连接器产品类型  连接器组件

• PCB 安装方向  垂直 | 水平

• 位数  2 | 3 | 4 | 6 | 8

• 行数  1 | 2

• 工作电压 (VAC) 600

• 工作电压 (VDC) 600

• 连接器和键控代码  XY

• 主要产品颜色  黑色

• 端子底板材料  镍

• 端子形状和构造  矩形

• 端子基材  铜合金

• 端子接触部电镀材料  金 (Au) | 银 (Ag)

• 端子接合区域电镀材料厚度 (µm) .381 | .76 | 2.54

• 端子接合区域电镀材料厚度 (µin) 15 | 30 | 100

• 端子类型  插针

• 端子额定电流（最大值） (A) 30 | 35 | 43 | 45

• PCB 端子端接区域电镀材料  锡

• PCB 端接方法  通孔 - 焊接

• PCB 安装固定类型  固定支脚

• PCB 安装对准类型  无

• 接合对准类型  极化 | 键控

• PCB 安装对准  不带

• 接合固定  带有

• PCB 安装固定  带有

• 连接器安装类型  板安装

• 接合对准  带有

• 中心线（间距） (mm) 10.16

• 中心线（间距） (in) .399 | .4

• 外壳材料  PBT | 热塑性 GF | 热塑性聚酯 GF | 聚酯 GF

• PCB 厚度（建议）  1.6 – 2.4 mm [ .063 – .094 in ]

• 连接器长度 (mm) 29.36 | 39.52 | 49.68 | 70

• 连接器长度 (in) 1.15 | 1.55 | 1.95 | 2.75

• 连接器宽度  32 mm [ 1.25 in ]

• 连接器高度 (mm) 12.4 | 13.9

• 连接器高度 (in) .48 | .488 | .54

• 工作温度（最大值）  105 °C [ 221 °F ]

• 工组温度范围  -55 – 105 °C [ -67 – 221 °F ]

• 电路应用  电源 | 电源和信号

• UL 阻燃性等级  UL 94V-0

• 封装数量  7 | 10 | 11 | 12 | 15 | 16 | 20

• 封装方法  Box | Tube
